X-meritanje čínský výrobce a dodavatel specializující se na řešení termoelektrického chlazení. Nabízíme řaduRegulátory teploty pro chladiče Micro TE navržené pro moduly Micro-TECkompaktnítermoelektrické chladiče používané v aplikacích vyžadujících přesnou regulaci teploty. Naše regulátory řídí proud, aby umožnily chlazení i topení a udržovaly cílové objekty na stabilních nastavených teplotách. Tyto produkty slouží pro optickou komunikaci, biologická a lékařská zařízení, spotřební elektroniku a automobilový/letecký průmysl. Všechny regulátory jsou navrženy a vyrobeny v rámci našeho interního systému kvality s dostupnými možnostmi přizpůsobení pro elektrické parametry, fyzické rozměry, komunikační protokoly a přizpůsobivost prostředí.
Regulátory teploty pro chladiče Micro TE regulují proud protékající termoelektrickým chladičem za účelem stabilizace teploty na požadovanou hodnotu. Nepřetržitě monitoruje teplotu cílového objektu a upravuje výstupní proud na základě rozdílu teplot a obrácením směru přepíná mezi režimy vytápění a chlazení a změnou velikosti řídí intenzitu.
Aktuální polaritu lze obrátit, což umožňuje TEC přepínat mezi režimy chlazení a topení. Pro aplikace, jako je PCR, které vyžadují střídavé tepelné cykly.
Vnitřní zpětnovazební smyčka nepřetržitě čte skutečnou teplotu cílového objektu, porovnává ji s nastavenou hodnotou a automaticky upravuje výstup, dokud se teplota nestabilizuje. Není nutný žádný ruční zásah.
Výstupní proud a napětí lze konfigurovat podle specifikací řízeného TEC, pokrývající rozsah výkonu od miliwattů do stovek wattů.
|
Možnosti přizpůsobení |
Základní obsah |
|
Elektrické parametry |
Přizpůsobení vstupního napětí a výstupního proudu/napětí |
|
Fyzické rozměry a rozhraní |
Formát PCB, umístění a typ konektoru |
|
Výkon regulace teploty |
Přesnost regulace a rozsah provozních teplot |
|
Komunikační a řídicí protokoly |
Přizpůsobení komunikačního rozhraní a sady příkazů |
|
Kompatibilita snímačů |
Podpora různých typů teplotních senzorů |
|
Přizpůsobivost prostředí |
Odolnost pro konkrétní operační prostředí |
|
Produkt Form Factor |
Jednočipové řešení vs. modulární přizpůsobení tvaru produktu |
Stabilizuje vlnovou délku laseru (jako je DFB laser). Změny teploty ovlivňují vlnovou délku laseru a zabraňují přeslechům signálu způsobenému teplotním driftem.
Používá se v PCR přístrojích a podobných zařízeních. Reakce PCR vyžadují specifické teplotní podmínky, proto je nezbytné přesné tepelné cyklování.
Poskytuje lokalizované přesné chlazení pro vysoce výkonné čipy (jako je GPU). Zabraňuje přehřívání čipů při velkém zatížení, které by jinak spustilo škrcení a ohrozilo uživatelský zážitek.
Stabilizuje výkon přesných senzorů, jako je LiDAR. Zabraňuje posunu čtení snímače způsobenému změnami okolní teploty a udržuje měření konzistentně přesná.
Ano, pokud výstupní proud a napětí regulátoru překročí Imax a Vmax TEC. Výběr ovladače s dostatečnou světlou výškou umožňuje stejnému ovladači řídit více modelů TEC napříč různými produktovými řadami.
Stabilita závisí na řídicím algoritmu a rozlišení snímače. Se správně vyladěnou PID smyčkou a ADC s vysokým rozlišením je pro mnoho optických a laboratorních aplikací dosažitelné ±0,01°C nebo lepší.
V závislosti na modelu jsou k dispozici analogové řízení napětí, vstup PWM, I²C, SPI, UART a USB. Zadejte požadavky na integraci hostitelského systému a my vám můžeme doporučit vhodné rozhraní.
Ano. Podporujeme OEM přizpůsobení řídicích parametrů, výstupních rozsahů, výběru rozhraní a tvarového faktoru. Postupujeme podle vzorového vývojového procesu: předběžná diskuse → výroba vzorku → ověření zákazníkem → hromadná výroba.
|

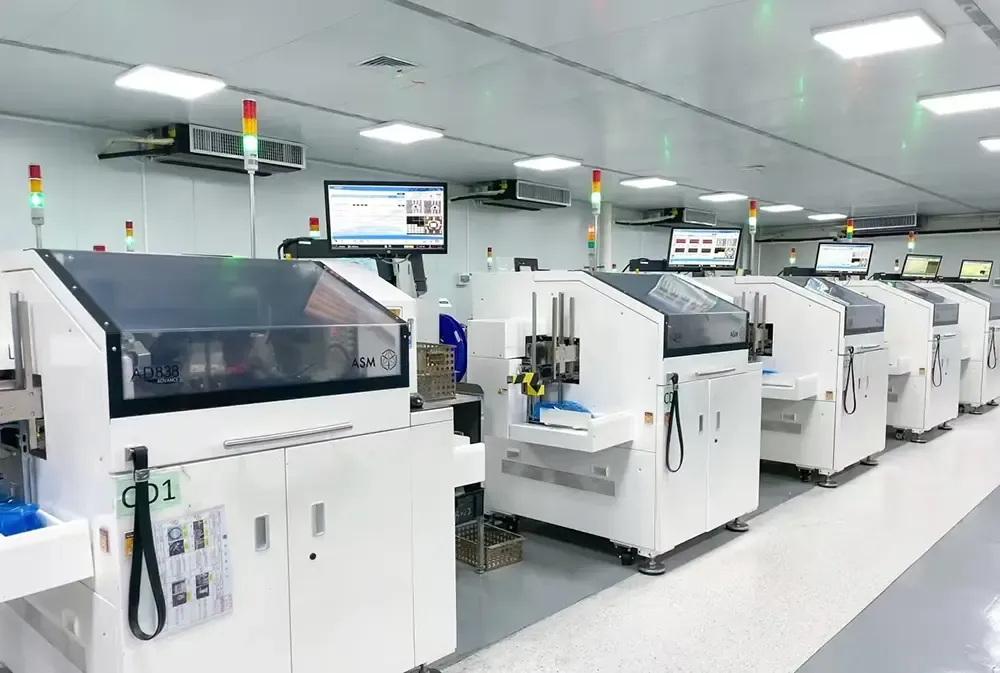

Zařízení |
Popis |
|
Cínové máčecí pece |
Předběžné pocínování součásti vede ke zlepšení pájitelnosti a prevenci oxidace |
|
Vibrační výkyvné lisovací stroje |
Eliminace vzduchových bublin a rovnoměrné rozložení zapouzdřovacích materiálů během zalévání nebo tvarování |
|
Svařovací stroje |
Bodové nebo ultrazvukové svařování vnitřních vodičů, termočlánkových vodičů a svorek modulů |
|
Trouby |
Sušení, předehřívání a vytvrzování lepidel a nátěrů |
|
Inkoustové tiskárny |
Tisk identifikačních značek, čísel modelů a kódů šarží pro dohledatelnost |
|
Výdejní stroje |
Přesná aplikace materiálů tepelného rozhraní, lepidel nebo zapouzdřovacích látek |
|
Automatické uzavírací stroje |
Hermetické utěsnění modulů nebo obalů, aby se zabránilo vniknutí vlhkosti a nečistot |
|
Řezací stroje |
Rozměrové řezání keramických substrátů, DPS nebo olověných rámečků |
|
Solidifikační stroje |
Urychlené vytvrzování nebo tvrdnutí pryskyřic a zalévacích hmot |
|
Přetavovací pájecí systémy |
SMT pájení součástek pro povrchovou montáž za kontrolovaných teplotních profilů |
|
Plně automatické tiskové stroje |
Vysoce přesný tisk pájecí pasty nebo vodivých lepidel před umístěním součásti |
