X-Meritan vyrábí regulátor teploty TCB-SS s ultra-kompaktní velikostí a navržený pro aplikace Micro TEC, kde je třeba zvážit prostor na desce, teplotní stabilitu a řízený výstup TEC. TCB-SS integruje snímání teploty a řízení TEC na malé řídicí desce, což umožňuje regulaci Micro TEC pomocí smyčky regulace teploty založené na zpětné vazbě.
Regulátor je navržen spíše pro formát kompaktní desky než pro univerzální architekturu řízení teploty. Používá 10K NTC senzor jako výchozí vstup pro snímání teploty a podporuje výchozí napětí TEC 4,5 V s maximálním proudem TEC 3A, díky čemuž je deska vhodná pro miniaturní systémy tepelného managementu.
|
Napájecí napětí desky (DC) |
5V ±10% |
|
Výstupní účinnost |
>94 % |
|
TEC napětí |
4,5 V (výchozí) |
|
TEC proud |
3A (maximum) |
|
Senzor regulace teploty |
10K NTC (výchozí hodnota B: 3950) |
|
Přesnost regulace teploty |
0,01° |
|
Nastavte přesnost teploty |
0,01° |
|
Rozsah měření regulace teploty |
-60 °C až +170 °C |
|
Kontrolní teplotní rozsah |
-20 °C až +100 °C |
|
Výchozí tovární nastavení |
25 °C |
10K NTC detekuje změny teploty a posílá signál do ovladače.
Regulátor porovnává naměřenou teplotu s cílovou hodnotou a reguluje výstup Micro TEC pomocí PID regulace.
Kontinuální výstup upravuje pohon TEC během provozu, místo aby se spoléhal pouze na jednoduché zapínání/vypínání.

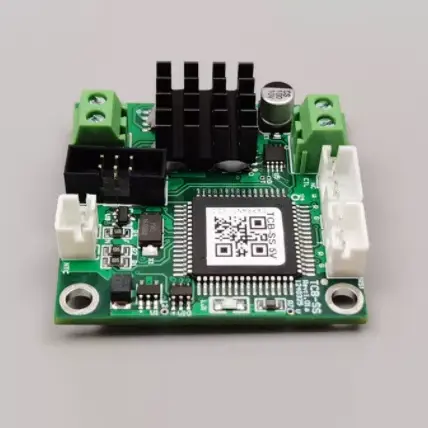

Regulátor teploty TCB-SS o rozměrech 4 cm × 4 cm × 1,28 cm s ultra kompaktní velikostí a navržený pro Micro TEC je určen pro systémy Micro TEC s omezeným instalačním prostorem.
Ovladač poskytuje přesnost regulace teploty 0,01 °C a přesnost nastavené teploty 0,01 °C pro přesnou tepelnou regulaci.
S výstupní účinností nad 94 % poskytuje regulátor efektivní řízení TEC v kompaktních systémech regulace teploty.
Výchozí napětí TEC je 4,5 V s maximálním proudem TEC 3A pro kompatibilní aplikace Micro TEC.
Výchozí snímač je 10K NTC s B-hodnotou 3950, který poskytuje teplotní zpětnou vazbu pro regulační smyčku.
Rozsah měření regulace teploty je -60°C až +170°C, přičemž specifikovaný rozsah kontrolní teploty je -20°C až +100°C.
Mezi vestavěné funkce patří nadproud, přepětí, omezení teploty a detekce přerušení/zkratu TEC pro monitorování ovladače a připojeného TEC během provozu.
|
Položka |
Standardní konfigurace |
|
Typ TEC |
Micro TEC |
|
TEC napětí |
Výchozí 4,5V |
|
TEC proud |
Maximálně 3A |
|
Snímač teploty |
10K NTC |
|
NTC B-hodnota |
3950 Výchozí |
|
Zásobování deskami |
5V ±10% DC |
|
Kontrolní rozsah |
-20 °C až +100 °C |
Před integrací by měly být elektrické požadavky TEC, charakteristiky NTC, cílová teplota a napájení desky zkontrolovány podle specifikací regulátoru.
Regulátor teploty TCB-SS s ultra-kompaktní velikostí a navržený pro Micro TEC poskytuje kompaktní řízení teploty pro optické moduly, kde jsou vyžadovány stabilní tepelné podmínky.
Může řídit kompatibilní Micro TEC pro regulaci teploty laserových diod v kompaktních optických systémech.
Kompaktní regulátor je vhodný pro laboratorní přístroje, které vyžadují regulaci teploty na základě Micro TEC v omezeném instalačním prostoru.
TCB-SS podporuje řízení teploty v kompaktních diagnostických zařízeních, kde jsou velikost desky a tepelná regulace důležitými konstrukčními faktory.
Regulátor lze integrovat se systémy Micro TEC pro regulaci teploty teplotně citlivých infračervených detektorů a CCD senzorů.
Odpověď 1: Regulátor teploty TCB-SS s mimořádně kompaktní velikostí a navržený pro Micro TEC je určen pro aplikace Micro TEC. Připojený TEC by měl být zkontrolován podle specifikovaného výchozího napětí TEC 4,5 V a maximálního proudu 3 A.
A2: Výchozí konfigurace snímání teploty je 10K NTC s hodnotou B 3950. Ostatní požadavky na snímač by měly být potvrzeny během specifikace projektu.
A3: Rozsah měření regulace teploty je -60 °C až +170 °C, zatímco specifikovaný rozsah řídicí teploty je -20 °C až +100 °C. Rozsah měření udává schopnost snímání teploty, zatímco rozsah řízení definuje specifikovaný rozsah regulace teploty.
A4: Napájecí napětí desky je 5V ±10% DC. Systém by měl poskytovat vhodný zdroj energie, který zůstává v tomto specifikovaném vstupním rozsahu.
A5: Maximální specifikovaný proud TEC je 3A, s výchozím napětím TEC 4,5V. Skutečně připojený TEC by měl být vybrán podle jeho elektrických požadavků a limitů regulátoru.
A6: Stanovená přesnost regulace teploty je 0,01 °C a přesnost nastavené teploty je také specifikována jako 0,01 °C.
A7: Regulátor obsahuje nadproudovou ochranu, přepěťovou ochranu, teplotní omezení a TEC detekci přerušení a zkratu.
