Konstruktér pracuje na novém lékařském diagnostickém zařízení. Zařízení vyžaduje malou chladicí zónu, která dokáže udržet přesnou teplotu 4 °C, se schopností přepnout na ohřev pro jiný test. Chlazení musí být kompaktní, bez vibrací a schopné provozu v libovolné orientaci. Konvenční chladicí zařízení – kompresory, ventilátory a tepelné výměníky – tyto požadavky nesplňují. Jsou příliš velké, příliš hlučné a příliš nepružné. Řešením je termoelektrický chladič, polovodičové zařízení, které k čerpání tepla využívá Peltierův jev. Peltierův jev je fenomén, který odlišujeTermoelektrické chladičeze všech ostatních chladicích technologií. To je důvod, proč mohou být miniaturizovány, proč nemají žádné pohyblivé části a proč mohou okamžitě přejít z chlazení na topení. Pro inženýry nákupu a návrháře produktů je pochopení Peltierova jevu zásadní pro určení, zda je termoelektrický chladič správnou volbou pro konkrétní aplikaci.
Tato příručka je napsána pro kupující, kteří potřebují získat termoelektrické chladiče a chtějí porozumět technologii, která za nimi stojí. Vysvětlíme si, co je to Peltierův jev, jak funguje, čím se liší od konvenčního chlazení a na jakých specifikacích záleží při výběru termoelektrického chladiče. Poskytneme také podrobné parametry produktu z naší továrny na adreseFuzhou X-Meritan Technology Co., Ltd.Ať už navrhujete lékařské přístroje, laserové systémy, automobilová sedadla nebo spotřební elektroniku, tato příručka vám pomůže učinit informované rozhodnutí o termoelektrickém chlazení.

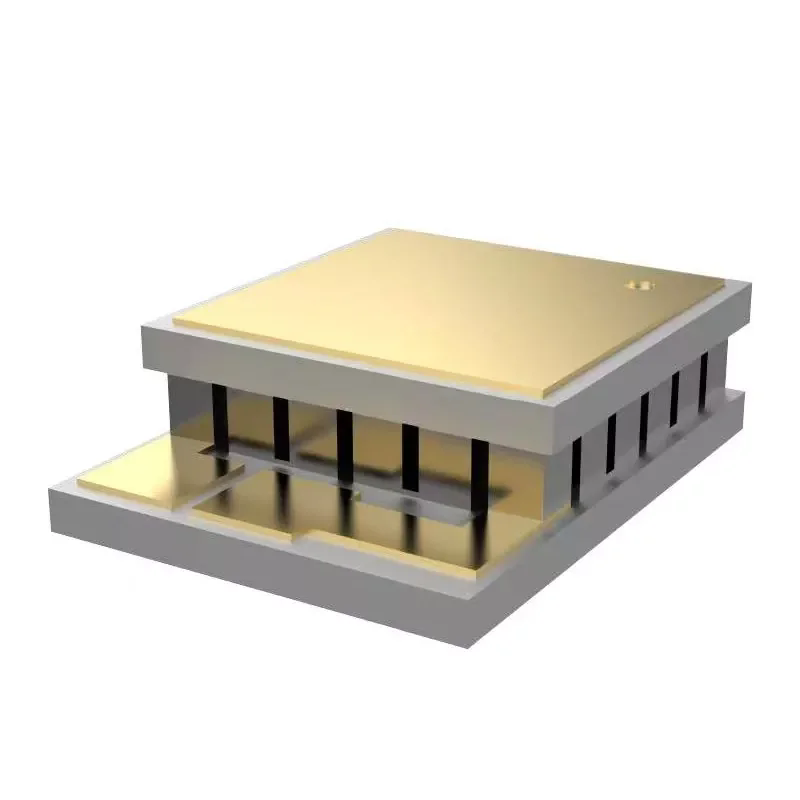

Peltierův jev je termoelektrický jev objevený francouzským fyzikem Jeanem Charlesem Athanase Peltierem v roce 1834. Popisuje zahřívání nebo ochlazování, ke kterému dochází na spoji dvou nepodobných vodičů, když jimi prochází elektrický proud. Když proud teče jedním směrem, teplo je absorbováno na jednom přechodu a uvolněno na druhém. Když je proud obrácený, efekt je obrácený: horký spoj se stane studeným a studený spoj se stane horký. Toto je základní princip termoelektrických chladičů. Termoelektrický chladič, známý také jako Peltierův chladič, je polovodičové tepelné čerpadlo, které využívá Peltierův jev k přenosu tepla z jedné strany zařízení na druhou. Zařízení se skládá z pole polovodičových pelet typu p a typu n, které jsou elektricky zapojeny do série a tepelně paralelně. Pelety jsou vloženy mezi dva keramické substráty. Když je aplikován stejnosměrný proud, elektrony a díry se pohybují přes pelety a přenášejí s sebou teplo. Výsledkem je studená strana a horká strana. Níže uvedená tabulka shrnuje klíčové aspekty Peltierova jevu.
| Aspekt | Popis |
| Objev | Jean Charles Athanase Peltier, 1834 |
| Princip | Ohřev nebo chlazení na křižovatce rozdílných vodičů |
| Směr účinku | Závisí na směru proudu |
| Klíčové komponenty | Polovodičové pelety typu P a N, keramické substráty |
| Výsledek | Studená strana a horká strana |
Ve Fuzhou X-Meritan Technology Co., Ltd. se naše továrna specializuje na návrh a výrobu termoelektrických chladičů založených na Peltierově jevu. Máme rozsáhlé zkušenosti s výrobou polovodičových pelet, montáží modulů a návrhem tepelných systémů. Naše produkty se používají v široké škále aplikací, od lékařských přístrojů až po spotřební elektroniku.
Termoelektrické chladiče se liší od konvenčních chladicích zařízení v několika základních ohledech. Konvenční chladicí zařízení, jako jsou systémy komprese páry, absorpční chladiče a tepelná čerpadla, spoléhají na mechanické součásti – kompresory, čerpadla a ventilátory – pro cirkulaci chladiva a přenos tepla. Tyto systémy jsou účinné a efektivní pro chlazení ve velkém měřítku, ale jsou objemné, hlučné a mají pohyblivé části, které se opotřebovávají. Termoelektrické chladiče nemají žádné pohyblivé části. Využívají Peltierův jev k přímému čerpání tepla, bez jakéhokoli chladiva nebo mechanické komprese. Díky tomu jsou kompaktní, tiché, spolehlivé a schopné provozu v jakékoli orientaci. Níže uvedená tabulka porovnává dva typy chladicích systémů.
| Charakteristický | Termoelektrický chladič | Konvenční chladicí zařízení |
| Pracovní princip | Peltierův efekt | Stlačování par nebo absorpce |
| Pohyblivé části | Žádný | Kompresor, ventilátory, čerpadla |
| Chladivo | Žádný | Požadovaný |
| Velikost | Kompaktní | Velký |
| Hluk | Tichý (kromě ventilátoru) | Hlučný |
| Vibrace | Žádný | Ano |
| Orientace | Jakákoli orientace | Obvykle pevná orientace |
| Chlazení/Topení | Reverzibilní (obrácením proudu) | Nevratné (bez přídavných ventilů) |
| Účinnost | Nižší (COP obvykle 0,5–1,5) | Vyšší (COP obvykle 2–4) |
| Přesná regulace teploty | Vynikající (+/- 0,1 °C) | Střední (+/- 1 °C) |
V naší továrně vyrábíme termoelektrické chladiče pro aplikace, které vyžadují jedinečné výhody polovodičového chlazení. Pomáháme našim zákazníkům porozumět kompromisům mezi termoelektrickým a konvenčním chlazením, aby si mohli vybrat správnou volbu pro svou aplikaci. Náš technický tým může pomoci s tepelnými výpočty, výběrem modulu a návrhem systému.
Při výběru termoelektrického chladiče musí kupující zvážit několik klíčových specifikací. Tyto specifikace určují výkon chladiče a jeho vhodnost pro danou aplikaci. Nejdůležitějšími specifikacemi jsou maximální teplotní rozdíl (ΔTmax), maximální chladicí výkon (Qmax), maximální proud (Imax), maximální napětí (Vmax) a rozměry modulu. ΔTmax je maximální teplotní rozdíl, kterého může modul dosáhnout mezi teplou a studenou stranou. Qmax je maximální množství tepla, které může modul přečerpat při ΔT=0. Imax a Vmax jsou maximální proud a napětí, při kterých může modul pracovat. Níže uvedená tabulka shrnuje tyto specifikace.
| Specifikace | Popis | Typický rozsah |
| ΔTmax | Maximální teplotní rozdíl (teplo a zima) | 60 °C - 75 °C |
| Qmax | Maximální chladicí výkon při ΔT=0 | 10 W – 200 W |
| Imax | Maximální provozní proud | 2 A - 15 A |
| Vmax | Maximální provozní napětí | 3 V - 30 V |
| Velikost modulu | Délka x šířka x výška | 10 x 10 mm až 62 x 62 mm |
| Počet stupňů | Jedno nebo vícestupňové | 1-5 |
Naše továrna ve Fuzhou X-Meritan Technology Co., Ltd. vyrábí termoelektrické chladiče s širokou škálou specifikací. Nabízíme jednostupňové a vícestupňové moduly s Qmax od 10 W do 200 W a ΔTmax od 60 °C do 75 °C. Můžeme také navrhnout moduly na zakázku, aby splňovaly specifické požadavky. Náš technický tým vám může pomoci s výběrem optimálního modulu pro vaši aplikaci.
Termoelektrické chladiče jsou nejvhodnější pro aplikace, které vyžadují jednu nebo více z následujících možností: kompaktní velikost, žádné pohyblivé části, žádné vibrace, přesné řízení teploty nebo možnost přepínat mezi chlazením a topením. Tyto aplikace se obvykle nacházejí v průmyslových odvětvích, jako je lékařství, letecký průmysl, automobilový průmysl, spotřební elektronika a telekomunikace. V lékařském průmyslu se termoelektrické chladiče používají v diagnostických zařízeních, chladičích inzulínu a laboratorních zařízeních. V letectví se používají v komponentách satelitů a chlazení avioniky. V automobilovém průmyslu se používají při chlazení sedadel, tepelném managementu baterií a držáků nápojů. Ve spotřební elektronice se používají v přenosných chladičích, chladičích vína a chladičích CPU. Níže uvedená tabulka shrnuje klíčové aplikace a důvody, proč jsou pro ně termoelektrické chladiče vhodné.
| Aplikace | Klíčový požadavek | Proč termoelektrický chladič |
| Lékařské diagnostické přístroje | Přesná regulace teploty | Přesnost +/- 0,1°C, žádné vibrace |
| Laserové systémy | Kompaktní, přesné chlazení | Malé rozměry, rychlá odezva |
| Automobilová sedadla | Chlazení a topení | Reverzibilní obrácením proudu |
| Přenosné chladiče | Kompaktní, na baterie | Nízký výkon, žádné chladivo |
| Telekomunikační zařízení | Spolehlivý, bezúdržbový | Žádné pohyblivé části, dlouhá životnost |
| Aerospace | Lehký, bez vibrací | Kompaktní, polovodičové |
V naší továrně spolupracujeme se zákazníky ve všech těchto odvětvích na poskytování termoelektrických chladičů, které splňují jejich specifické požadavky. Můžeme poskytnout standardní moduly nebo sestavy na míru. Náš technický tým může pomoci s tepelnými výpočty, výběrem modulů a integrací systému.
Hodnocení dodavatele termoelektrických chladičů vyžaduje zaměření na výrobní kapacitu, kontrolu kvality, technickou podporu a zkušenosti. Dodavatel musí mít schopnost vyrábět polovodičové pelety a sestavovat moduly podle požadovaných specifikací. To vyžaduje specializované vybavení pro krájení pelet, pájení a testování. Dodavatel musí mít systém kontroly kvality, který zajišťuje konzistentní výkon a spolehlivost. To zahrnuje testování ΔTmax, Qmax a těsnosti. Dodavatel musí mít technickou podporu, která mu pomůže s výběrem modulu a návrhem tepelného systému. Níže uvedená tabulka shrnuje kritéria hodnocení.
| Hodnotící kritérium | Co hledat | Proč na tom záleží |
| Výrobní kapacita | Výroba pelet, zařízení pro montáž modulů | Zajišťuje kvalitu a konzistenci produktu |
| Kontrola kvality | ISO 9001, zkušební záznamy | Zajišťuje konzistentní výkon |
| Technická podpora | Tepelné inženýrství, projekční asistence | Pomáhá vybrat správný modul |
| Zažít | Rekord v termoelektrickém průmyslu | Prokazuje schopnost a spolehlivost |
| Přizpůsobení | Schopnost navrhnout vlastní moduly | Splňuje specifické požadavky aplikace |
V X-Meritan naše továrna vyrábí termoelektrické chladiče již více než deset let. Investovali jsme do pokročilého zařízení na výrobu pelet a montáž modulů. Jsme držiteli certifikátu ISO 9001 a vedeme podrobné záznamy o všech výkonnostních testech. Náš technický tým je k dispozici, aby vám pomohl s výběrem modulu a návrhem tepelného systému. Zveme vás, abyste nás ohodnotili podle těchto kritérií a považovali nás za svého partnera pro termoelektrické chladiče.
V následující tabulce jsou uvedeny klíčové parametry produktů pro naše termoelektrické chladiče. Tyto moduly jsou určeny pro širokou škálu aplikací, od lékařských přístrojů až po spotřební elektroniku. Naše továrna může také vyrábět vlastní moduly, které splňují specifické požadavky.
| Parametr | Rozsah specifikace | Poznámky |
| ΔTmax | 60 °C - 75 °C | Závisí na kvalitě modulu |
| Qmax | 10 W – 200 W | Při ΔT=0 |
| Imax | 2 A - 15 A | Maximální provozní proud |
| Vmax | 3 V - 30 V | Maximální provozní napětí |
| Velikost modulu | 10 x 10 mm až 62 x 62 mm | Vlastní dostupné velikosti |
| Počet stupňů | 1-5 | Vícestupňové pro vyšší ΔT |
| Keramický substrát | Alumina, nitrid hliníku | AlN pro vyšší tepelnou vodivost |
| Pájka | Sn-Sb, Sn-Bi, Au-Sn | Vybráno pro teplotní rozsah |
| Provozní teplota | -50 °C až +150 °C | Záleží na pájce a materiálech |
| Očekávaná délka života | 100 000+ hodin | Se správným tepelným managementem |
V naší továrně vyrábíme naše termoelektrické chladiče, které splňují tyto a další specifikace. Můžeme přizpůsobit ΔTmax, Qmax, velikost a počet stupňů tak, aby vyhovovaly vaší konkrétní aplikaci. Náš systém kontroly kvality zahrnuje testování výkonu a spolehlivosti každého modulu. Naším cílem je poskytovat našim zákazníkům vysoce kvalitní termoelektrické chladiče, které splňují jejich potřeby tepelného managementu.
Otázka 1: Jaká je typická účinnost termoelektrického chladiče ve srovnání se systémem na bázi kompresoru?
Odpověď: Koeficient výkonu (COP) termoelektrického chladiče je obvykle 0,5 až 1,5, zatímco systém založený na kompresoru má obvykle COP 2 až 4. To znamená, že termoelektrické chladiče jsou méně účinné a spotřebují více energie na stejné množství chlazení. Nicméně jejich kompaktní velikost, nedostatek pohyblivých částí a přesná regulace teploty z nich činí preferovanou volbu pro mnoho aplikací, kde je účinnost sekundární než tyto další faktory.
Otázka 2: Lze termoelektrický chladič použít pro chlazení i vytápění?
Odpověď: Ano, termoelektrický chladič lze použít pro chlazení i vytápění. Obrácením směru stejnosměrného proudu dochází k záměně teplé a studené strany. Díky tomu jsou termoelektrické chladiče ideální pro aplikace, které vyžadují chlazení i vytápění, jako jsou automobilová sedadla, chladiče vína a lékařské přístroje. Přepínání je okamžité a nevyžaduje žádné další komponenty.
Otázka 3: Jakého maximálního teplotního rozdílu může termoelektrický chladič dosáhnout?
Odpověď: Maximální teplotní rozdíl (ΔTmax) jednostupňového termoelektrického chladiče je typicky 60°C až 75°C. Pro vyšší teplotní rozdíly se používají vícestupňové moduly. Vícestupňový modul může dosáhnout ΔTmax 100 °C nebo více. Skutečný teplotní rozdíl dosažený v aplikaci závisí na tepelné zátěži a účinnosti chladiče na horké straně.
Otázka 4: Jak dlouho vydrží termoelektrické chladiče?
Odpověď: Termoelektrické chladiče mají dlouhou životnost, obvykle 100 000 až 200 000 hodin, protože nemají žádné pohyblivé části. Životnost je omezena degradací pájených spojů a polovodičových materiálů. Při správném řízení teploty a provozních podmínkách může termoelektrický chladič vydržet mnoho let. Naše továrna testuje naše moduly, abychom se ujistili, že splňují naše specifikace očekávané životnosti.
Otázka 5: Jaký je rozdíl mezi jednostupňovým a vícestupňovým termoelektrickým chladičem?
Odpověď: Jednostupňový termoelektrický chladič má jednu vrstvu polovodičových pelet a může dosáhnout ΔTmax 60 °C až 75 °C. Vícestupňový termoelektrický chladič má několik vrstev naskládaných na sebe, přičemž každá vrstva přispívá k celkovému teplotnímu rozdílu. Vícestupňové moduly mohou dosáhnout ΔTmax 100 °C nebo více, ale mají nižší chladicí výkon (Qmax) a jsou dražší. Používají se pro aplikace, které vyžadují velmi nízké teploty, jako jsou infračervené detektory a CCD senzory.
Peltierův jev je fenomén, který odlišuje termoelektrické chladiče od běžných chladicích zařízení. Umožňuje tepelné čerpání v pevné fázi bez pohyblivých částí, bez chladiva a bez vibrací. Díky tomu jsou termoelektrické chladiče ideální pro aplikace, které vyžadují kompaktní velikost, přesnou regulaci teploty a schopnost přepínat mezi chlazením a topením. I když jsou méně účinné než systémy na bázi kompresorů, jejich jedinečné výhody z nich činí jedinou životaschopnou volbu pro mnoho náročných aplikací. Ve Fuzhou X-Meritan Technology Co., Ltd. má naše továrna odborné znalosti a vybavení pro výrobu vysoce kvalitních termoelektrických chladičů, které splňují nejnáročnější požadavky. Používáme vysoce kvalitní polovodičové materiály, přesné montážní procesy a přísné testování, abychom zajistili, že naše moduly budou poskytovat spolehlivý výkon a dlouhou životnost.
Ať už navrhujete lékařská zařízení, laserové systémy, automobilové součástky nebo spotřební elektroniku, zveme vás, abyste nás kontaktovali a probrali vaše požadavky na termoelektrický chladič. Můžeme poskytnout vzorky, technická data a přizpůsobená řešení. Náš závazek ke kvalitě a spokojenosti zákazníků z nás udělal důvěryhodného partnera pro podniky po celém světě.
Kontaktujte Fuzhou X-Meritan Technology Co., Ltdprodiskutovat vaše požadavky na termoelektrický chladič a zjistit, jak může Peltierův jev vyřešit vaše problémy s řízením teploty.
