Systém LiDAR v autonomním vozidle nebo silniční senzorová jednotka musí spolehlivě fungovat v teplotním rozsahu, který se může pohybovat od -40 °C v zimě do +85 °C na přímém letním slunci. Uvnitř krytu jsou laserové diody, fotodetektory a optické komponenty citlivé na teplotu. Posun jen o několik stupňů může změnit emisní vlnovou délku laseru, snížit poměr signálu k šumu detektoru a narušit optické vyrovnání. Výsledkem je zhoršení přesnosti dosahu a kvality mračna bodů. Pro inženýra nákupu, který specifikuje komponenty tepelného managementu, není otázkou, zda je potřeba regulace teploty, ale která technologie ji dokáže zajistit v rámci omezení velikosti, výkonu a spolehlivosti systému LiDAR.Termoelektrické chladičese ukázaly jako preferované řešení pro mnoho z těchto problémů.
Tato příručka je napsána pro kupující a konstruktéry, kteří potřebují pochopit, jak termoelektrické chladiče řeší problémy s řízením teploty v systémech LiDAR. Pokryjeme specifické tepelné problémy v LiDAR, princip fungování termoelektrických chladičů, klíčové specifikace k vyhodnocení, úvahy o integraci a kritéria pro výběr dodavatele. Poskytneme také podrobné parametry produktu z naší továrny na adreseFuzhou X-Meritan Technology Co., Ltd.Ať už vyvíjíte systém LiDAR pro automobilové, průmyslové nebo mapovací aplikace, tato příručka vám pomůže vybrat správný termoelektrický chladič pro vaše požadavky na řízení teploty.
Systémy LiDAR představují jedinečný soubor tepelných výzev, které se liší od ostatních elektronických systémů. První výzvou je citlivost laserové diody. Emisní vlnová délka laserové diody se mění s teplotou rychlostí přibližně 0,3 nm/°C. U systému LiDAR, který používá úzkopásmové optické filtry nebo detekci citlivou na vlnovou délku, může tento drift způsobit nesoulad mezi vlnovou délkou laseru a propustným pásmem filtru, čímž se sníží síla signálu a rozsah detekce. Druhým problémem je tepelný šum fotodetektoru. Temný proud a ekvivalentní výkon šumu detektoru se zvyšují s teplotou, čímž se zhoršuje poměr signálu k šumu a přesnost měření vzdálenosti. Třetí výzvou je tepelná roztažnost optické lavice. Optické komponenty jsou namontovány na společné lavici, a pokud se lavice roztahuje nebo smršťuje s teplotou, může se posunout vyrovnání laseru, detektoru a skenovací optiky, což způsobí chyby v zaměření. Níže uvedená tabulka shrnuje tyto výzvy a jejich účinky.
| Výzva | Zdroj | Vliv na výkon LiDAR |
| Drift vlnové délky laseru | Teplotní koeficient laserové diody | Snížená síla signálu, ztráta dosahu |
| Zvýšení šumu detektoru | Tepelný šum ve fotodetektoru | Nižší SNR, snížená přesnost |
| Rozšíření optické lavice | Tepelná roztažnost montážních materiálů | Nesouosost, chyby ukazování |
| Extrémní teploty okolí | Provozní prostředí | Selhání systému nebo snížený výkon |
| Hustota rozptylu tepla | Kompaktní pouzdro | Lokalizovaná horká místa, teplotní gradienty |
Naše továrna ve Fuzhou X-Meritan Technology Co., Ltd. vyrábí termoelektrické chladiče, které jsou speciálně navrženy pro řešení těchto problémů. Rozumíme tepelným požadavkům systémů LiDAR a spolupracujeme s našimi zákazníky na výběru správného chladiče pro jejich specifický výkon laseru, typ detektoru a podmínky prostředí.

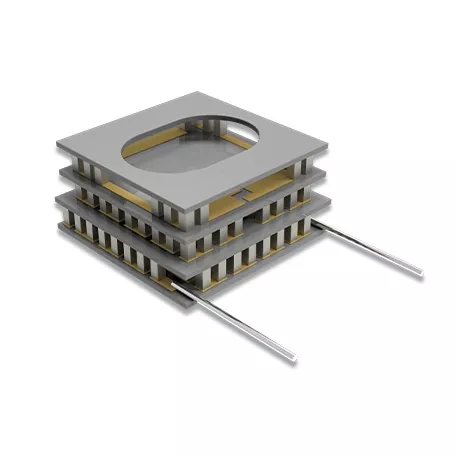

Termoelektrický chladič je polovodičové tepelné čerpadlo, které využívá Peltierův jev k přenosu tepla z jedné strany zařízení na druhou při použití stejnosměrného proudu. Zařízení se skládá z řady polovodičových pelet, typicky telurid vizmutu, vložených mezi dva keramické substráty. Když teče proud, jedna strana se ochladí (studená strana) a druhá se zahřeje (horká strana). Teplo je absorbováno na studené straně a uvolněno na horké straně, kde je odváděno chladičem. Obrácení proudu obrátí směr přenosu tepla, což umožňuje použití stejného zařízení pro chlazení i vytápění. Toto obousměrné ovládání je klíčovou výhodou pro systémy LiDAR, které musí fungovat v horkém i studeném prostředí. Níže uvedená tabulka porovnává termoelektrické chladiče s jinými technologiemi chlazení.
| Technologie | Chlazení/Topení | Velikost | Přesnost | Spolehlivost | Hluk/vibrace |
| Termoelektrický chladič | Obě | Kompaktní | Vysoká (+/- 0,1 °C) | Vysoká (pevné skupenství) | Žádný |
| Na bázi kompresoru | Obě | Velký | Mírný | Střední (pohyblivé části) | Vysoký |
| Fan-Based | Pouze chlazení | Mírný | Nízký | Střední (opotřebení ložisek) | Mírný |
| Tepelná trubice | Pouze chlazení | Kompaktní | Nízký | Vysoký | Žádný |

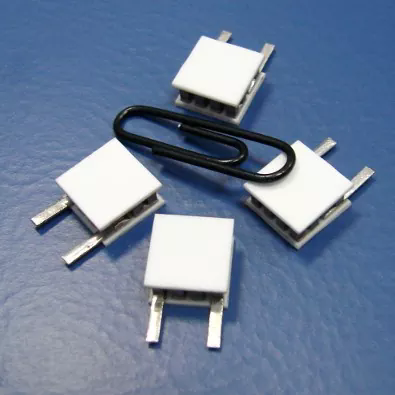

V naší továrně navrhujeme naše termoelektrické chladiče pro náročné požadavky systémů LiDAR. Používáme vysoce výkonné pelety teluridu vizmutu a pokročilé keramické substráty, abychom dosáhli vysoké chladicí kapacity při kompaktním půdorysu. Naše chladiče jsou k dispozici s integrovanými teplotními senzory a řídicí elektronikou, umožňující přesnou stabilizaci teploty laserové diody a detektoru.
Při výběru termoelektrického chladiče pro systém LiDAR by kupující měli posoudit několik klíčových specifikací. Chladicí kapacita (Qc) určuje, kolik tepla může chladič odebrat při daném teplotním rozdílu. Pro aplikace LiDAR musí být chladicí kapacita dostatečná pro zvládnutí tepelné zátěže z laserové diody, detektoru a jakýchkoli dalších komponent generujících teplo. Maximální teplotní rozdíl (ΔTmax) určuje maximální teplotní rozdíl, kterého může chladič dosáhnout mezi studenou a horkou stranou. Jmenovité hodnoty proudu a napětí určují požadavky na napájení. Půdorys a tloušťka určují integrační omezení. Koeficient výkonu (COP) určuje účinnost chladiče. Níže uvedená tabulka shrnuje tyto specifikace.
| Specifikace | Typický rozsah pro LiDAR | Význam |
| Chladicí kapacita (Qc) | 5 W – 50 W | Musí překročit celkovou tepelnou zátěž |
| Maximální teplotní rozdíl (ΔTmax) | 65 °C - 75 °C | Určuje schopnost chlazení |
| proud (Imax) | 2 A - 8 A | Určuje napájení |
| Napětí (Vmax) | 5V - 24V | Určuje napájení |
| Stopa | 10 x 10 mm až 40 x 40 mm | Určuje integraci |
| Tloušťka | 2 mm - 6 mm | Určuje integraci |
| Koeficient výkonu (COP) | 0,3 - 0,6 | Určuje energetickou účinnost |
Naše továrna ve Fuzhou X-Meritan Technology Co., Ltd. nabízí řadu termoelektrických chladičů s různými chladicími kapacitami, stopami a jmenovitými napětími. Našim zákazníkům můžeme pomoci vybrat správný chladič pro jejich specifické tepelné požadavky na LiDAR. Náš technický tým může také poskytnout tepelnou simulaci a podporu návrhu, aby bylo zajištěno, že je chladič správně integrován do krytu LiDAR.
Výkon termoelektrického chladiče v systému LiDAR závisí nejen na samotném chladiči, ale také na tom, jak je integrován. Výkon může ovlivnit několik faktorů. První je tepelné rozhraní mezi chladičem a laserovou diodou nebo detektorem. Špatné tepelné rozhraní, jako je suchý spoj nebo nerovný povrch, může zvýšit tepelný odpor a snížit účinnost chlazení. Druhým je design chladiče. Horká strana chladiče musí být schopna odvádět teplo do okolního prostředí. Pokud je chladič poddimenzovaný nebo je proudění vzduchu nedostatečné, teplota horké strany se zvýší, sníží se chladicí kapacita a může dojít k přehřátí chladiče. Třetí je tepelná izolace studené strany. Studená strana musí být izolována od okolního prostředí, aby se zabránilo únikům tepla, které by snižovaly účinnost chlazení. Níže uvedená tabulka shrnuje tyto integrační faktory.
| Integrační faktor | Vliv na výkon | Zmírnění |
| Materiál tepelného rozhraní | Špatné rozhraní zvyšuje tepelný odpor | Používejte vysoce vodivé tepelné mazivo nebo podložky |
| Design chladiče | Nedostatečný chladič snižuje kapacitu chlazení | Velikost chladiče pro maximální tepelné zatížení |
| Proudění vzduchu | Špatné proudění vzduchu zvyšuje teplotu horké strany | Zajistěte dostatečné větrání nebo nucený vzduch |
| Izolace studené strany | Únik tepla snižuje účinnost chlazení | Použijte izolaci kolem studené strany |
| Kondenzace | Na studených površích se může tvořit vlhkost | Použijte uzavřený kryt nebo vysoušedlo |
V naší továrně poskytujeme technickou podporu, která pomáhá našim zákazníkům integrovat termoelektrický chladič do jejich systému LiDAR. Můžeme doporučit materiály tepelného rozhraní, návrhy chladičů a metody těsnění, které zajistí optimální výkon. Naším cílem je pomoci našim zákazníkům dosáhnout teplotní stability, kterou jejich systém LiDAR vyžaduje.
Hodnocení dodavatele termoelektrických chladičů pro aplikace LiDAR vyžaduje zaměření na schopnost tepelného návrhu, kvalitu výroby, testování a podporu aplikací. Dodavatel by měl mít schopnost navrhnout a vyrobit chladiče podle požadovaných specifikací, včetně vlastních rozměrů a jmenovitých napětí. Kvalita výroby by měla být konzistentní, s úzkými tolerancemi pro umístění pelet a keramickou rovinnost. Dodavatel by měl otestovat každý chladič na chladicí kapacitu, ΔTmax a svodový proud. A dodavatel by měl poskytovat aplikační podporu, včetně tepelné simulace a vedení integrace. Níže uvedená tabulka shrnuje tato hodnotící kritéria.
| Hodnotící kritérium | Co hledat | Proč na tom záleží |
| Schopnost tepelného designu | Vlastní design, tepelná simulace | Zajišťuje optimální výkon pro aplikaci |
| Výrobní kvalita | Přesné umístění pelet, keramická rovinnost | Zajišťuje konzistentní výkon a spolehlivost |
| Testování | Chladicí výkon, ΔTmax, únikový proud | Zajišťuje, že chladič splňuje specifikace |
| Podpora aplikací | Integrační navádění, teplotní simulace | Pomáhá dosáhnout optimálního výkonu systému |
V X-Meritan naše továrna vyrábí termoelektrické chladiče již více než deset let. Máme bohaté zkušenosti s tepelným designem a výrobou. Každý chladič před odesláním testujeme a poskytujeme technickou podporu našim zákazníkům. Zveme vás, abyste nás ohodnotili podle těchto kritérií a považovali nás za svého partnera pro termoelektrické chladiče LiDAR.

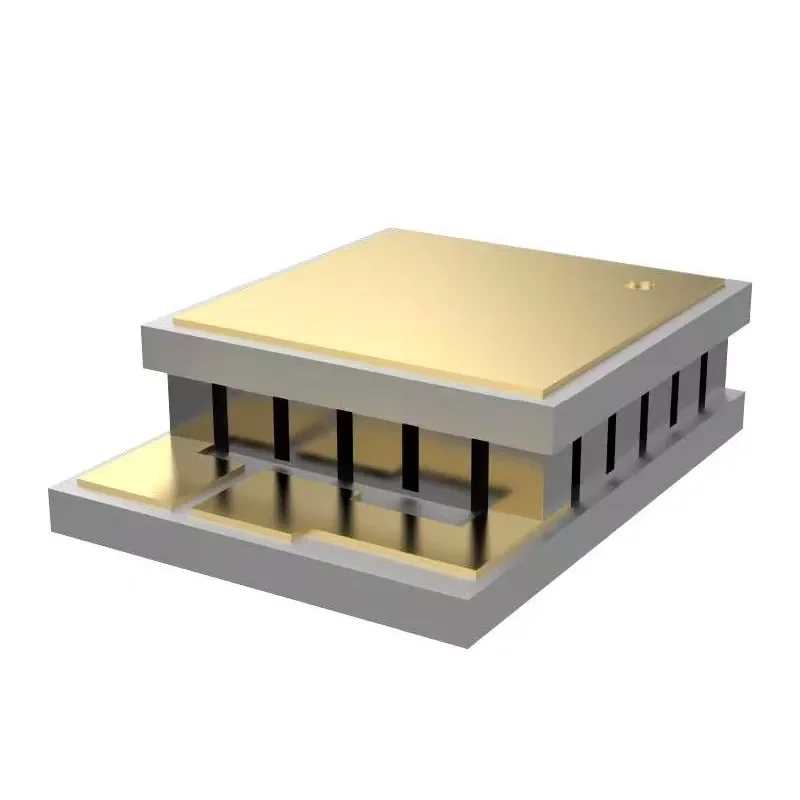

V následující tabulce jsou uvedeny klíčové parametry produktů pro naše termoelektrické chladiče. Tyto chladiče jsou navrženy pro systémy LiDAR a další aplikace pro přesné řízení teploty. Naše továrna může také vyrábět vlastní chladiče, které splňují specifické požadavky.
| Parametr | Rozsah specifikace | Poznámky |
| Chladicí kapacita (Qc) | 5 W – 50 W | Při AT = 0 °C |
| Maximální teplotní rozdíl (ΔTmax) | 65 °C - 75 °C | Při Qc = 0 W |
| proud (Imax) | 2 A - 8 A | Vybráno pro napájení |
| Napětí (Vmax) | 5V - 24V | Vybráno pro napájení |
| Stopa | 10 x 10 mm až 40 x 40 mm | Vlastní dostupné velikosti |
| Tloušťka | 2 mm - 6 mm | Vybráno pro integraci |
| Keramický materiál | Alumina (Al2O3) | Norma |
| Materiál pelet | Telurid vizmutu (Bi2Te3) | Vysoký výkon |
| Provozní teplota | -40 °C až +85 °C | Vybráno pro prostředí |
| Možnosti integrace | Senzor, řídící elektronika | K dispozici jsou vlastní možnosti |
| MOQ | 100 kusů | U velkých zakázek možná dohoda |
| Dodací lhůta | 2 - 4 týdny | Záleží na množství a přizpůsobení |
V naší továrně vyrábíme naše termoelektrické chladiče, které splňují tyto a další specifikace. Můžeme přizpůsobit kapacitu chlazení, půdorys, napětí a možnosti integrace tak, aby vyhovovaly vašim specifickým požadavkům. Náš systém kontroly kvality zahrnuje kontrolu surovin, kontrolu v průběhu procesu a závěrečnou kontrolu před odesláním. Naším cílem je poskytovat našim zákazníkům vysoce kvalitní termoelektrické chladiče, které splňují jejich potřeby tepelného managementu LiDAR.
Otázka 1: Může termoelektrický chladič ochladit i zahřát systém LiDAR?
Odpověď: Ano, termoelektrický chladič může chladit i topit. Obrácením polarity stejnosměrného proudu se obrátí směr přenosu tepla. To umožňuje stejnému chladiči zahřívat laserovou diodu v chladném prostředí a ochlazovat ji v horkém prostředí. Tato obousměrná schopnost je nezbytná pro systémy LiDAR, které musí pracovat v širokém teplotním rozsahu. Ve společnosti Fuzhou X-Meritan Technology Co., Ltd. jsou naše chladiče navrženy pro obousměrný provoz.
Otázka 2: Kolik energie spotřebuje termoelektrický chladič v systému LiDAR?
Odpověď: Spotřeba energie závisí na chladicí kapacitě, teplotním rozdílu a COP. Typický termoelektrický chladič pro LiDAR může spotřebovat 5 až 20 wattů. COP je typicky 0,3 až 0,6, což znamená, že na každý watt odebraného tepla spotřebuje chladič 1,7 až 3,3 wattu elektrické energie. Spotřeba energie musí být zohledněna v celkovém rozpočtu na napájení systému.
Otázka 3: Jaká je typická teplotní stabilita dosažitelná s termoelektrickým chladičem?
Odpověď: Se správně navrženou regulační smyčkou může termoelektrický chladič dosáhnout teplotní stability +/- 0,1 °C nebo lepší. Tato úroveň přesnosti je nezbytná pro systémy LiDAR, které vyžadují stabilní vlnovou délku laseru a výkon detektoru. Stabilita závisí na kvalitě snímače teploty, řídicí elektronice a tepelném provedení systému.
Otázka 4: Mohou být termoelektrické chladiče použity v automobilových systémech LiDAR?
Odpověď: Ano, termoelektrické chladiče se používají v automobilových systémech LiDAR. Musí splňovat automobilové požadavky na vibrace, otřesy a teplotní cykly. V naší továrně nabízíme chladiče, které jsou testovány podle automobilových standardů, včetně vibrací a tepelných šoků. Můžeme také poskytnout kvalifikovanou řídicí elektroniku AEC-Q100 pro automobilové aplikace.
Otázka 5: Jak mohu vybrat správný termoelektrický chladič pro svůj systém LiDAR?
Odpověď: Chcete-li vybrat správný termoelektrický chladič, musíte určit celkovou tepelnou zátěž, požadovaný teplotní rozdíl, dostupné napájení a integrační omezení. Náš technický tým vám může pomoci vypočítat tyto požadavky a vybrat optimální chladič pro vaši aplikaci. Poskytujeme také podporu tepelné simulace pro ověření návrhu před prototypováním.
Systémy LiDAR představují významné problémy s regulací teploty, od posunu vlnové délky laseru a šumu detektoru až po optické nesouososti a extrémy okolí. Termoelektrické chladiče řeší tyto výzvy přesným, obousměrným, polovodičovým řízením teploty v kompaktním a spolehlivém balení. Pro inženýry zásobování a projekční týmy je pro výběr správného řešení zásadní porozumění tepelným problémům, specifikacím chladičů a úvahám o integraci. Ve Fuzhou X-Meritan Technology Co., Ltd. má naše továrna odborné znalosti a schopnosti vyrábět termoelektrické chladiče, které splňují náročné požadavky systémů LiDAR. Úzce spolupracujeme s našimi zákazníky na výběru správného chladiče a zajištění úspěšné integrace.
Ať už vyvíjíte LiDAR pro autonomní vozidla, průmyslovou automatizaci nebo mapové aplikace, zveme vás, abyste nás kontaktovali a probrali vaše požadavky. Můžeme poskytnout vzorky, technická data a přizpůsobená řešení. Náš závazek ke kvalitě a spokojenosti zákazníků z nás udělal důvěryhodného partnera pro vývojáře systémů LiDAR po celém světě.
Kontaktujte Fuzhou X-Meritan Technology Co., Ltdprodiskutovat vaše požadavky na termoelektrický chladič LiDAR a zjistit, jak mohou naše produkty zajistit tepelnou stabilitu, kterou váš systém potřebuje.
