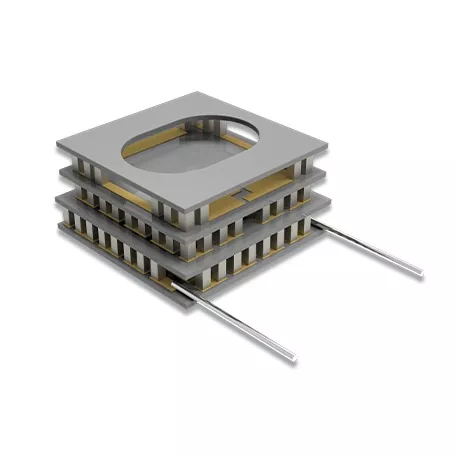

Dvoustupňové termoelektrické chladiče

Dvoustupňové termoelektrické chladiče X-Meritan používají dvoustupňovou sériovou strukturu, ve které první termoelektrický stupeň poskytuje mezistupeň chlazení druhému. Za vhodných provozních podmínek může tato kaskádová konfigurace dosáhnout většího teplotního rozdílu než jednostupňová TEC.

Moduly využívají polovodičové termoelektrické prvky a stejnosměrné napájení, bez kompresorů nebo jiných pohyblivých mechanických částí. Jsou vhodné pro lokální regulaci teploty tam, kde je vyžadována kompaktní konstrukce, nízké vibrace a kontrolovaný nízkoteplotní provoz.

Dvoustupňová struktura

Dvoustupňová TEC se skládá ze dvou termoelektrických stupňů spojených přes mezilehlé tepelné rozhraní:

Studená strana → První fáze → Mezilehlé rozhraní → Druhá fáze → Horká strana

První stupeň odebírá teplo z kontrolované oblasti, zatímco druhý stupeň přenáší teplo směrem k horké straně. Druhý stupeň tedy zpracovává teplo přenesené z prvního stupně a také elektrický vstup do modulu.

Dosažitelný teplotní rozdíl závisí na tepelné zátěži, teplotě horké strany, provozním proudu a podmínkách odvádění tepla.

Struktura modulu

Keramický substrát

Keramické substráty z oxidu hlinitého (Al₂O3) poskytují elektrickou izolaci a strukturální podporu pro termoelektrický modul a zároveň tvoří tepelné povrchy mezi termoelektrickými prvky a vnějším tepelným systémem.

P-N Termoelektrické prvky

Polovodičové prvky typu P a N tvoří termoelektrické jádro a zajišťují elektrickou a tepelnou přeměnu potřebnou pro chlazení. X-Meritan používá termoelektrické materiály na bázi Bi₂Te₃ pro aplikace regulace okolní a nízké teploty.

Mezilehlé tepelné rozhraní

Dva termoelektrické stupně jsou mechanicky a tepelně spojeny přes mezilehlé rozhraní. Při navrhování celého modulu je třeba vzít v úvahu jeho tepelné a mechanické vlastnosti.

Připojení stejnosměrného napájení

Modul je napájen ze stejnosměrného zdroje. Elektrická konfigurace, napájecí kabely a provozní podmínky jsou určeny podle struktury modulu a požadavků aplikace.

Termoelektrický materiál

X-Meritan má schopnosti pokrývat vývoj termoelektrických materiálů, výrobu, výrobu komponent, montáž a testování. Jeho komponenty TEC využívají extrudované materiály na bázi Bi₂Te₃-Sb₂Te₃.

Proces vytlačování aplikuje vysokotlakou plastickou deformaci k vytvoření husté texturované struktury. To podporuje následné procesy řezání a ztenčování a umožňuje výrobu malých termoelektrických prvků.

Konečná třída materiálu a rozměry prvků se volí podle struktury modulu a výrobních požadavků.

Dvoustupňové vs. jednostupňové TEC

Dvoustupňová konfigurace je obecně zvažována, když požadovaný teplotní rozdíl překračuje praktický rozsah jednostupňové konstrukce.

Aplikace

Infračervená detekce

 Dvoustupňové termoelektrické chladiče mohou poskytovat lokalizované řízení teploty pro infračervené detektory a související snímací komponenty, kde je vyžadován větší teplotní rozdíl.

CCD Chlazení snímače

U zobrazovacích systémů založených na CCD může termoelektrické chlazení udržovat senzor na řízené provozní teplotě, kde tepelný požadavek překračuje praktický rozsah jednostupňového modulu.

Letecká a družicová komunikace

Polovodičová konstrukce termoelektrických modulů může být zvažována pro letecká a satelitní komunikační zařízení, kde architektura zařízení, dostupný prostor a požadavky na vibrace omezují použití konvenčních mechanických chladicích systémů.

Lékařské a laboratorní vybavení

Dvoustupňovou termoelektrickou technologii lze aplikovat na zařízení pro biochemickou analýzu a laboratorní studené stupně vyžadující kontrolované nízkoteplotní podmínky.

Testování elektronických součástí

Moduly TEC mohou poskytovat řízené tepelné prostředí pro nízkoteplotní testování charakteristik elektronických součástek a dalších zařízení citlivých na teplotu.

Vývoj na zakázku

X-Meritan podporuje přizpůsobené termoelektrické moduly na základě zákaznických výkresů, vzorků, rozměrů a požadavků aplikace.

Typický vývojový proces je:

Revize požadavků → Návrh struktury → Výroba vzorku → Hodnocení výkonnosti → Potvrzení → Výroba

U nových návrhů patří mezi klíčové technické vstupy rozsah cílové teploty, tepelné zatížení, dostupný prostor pro instalaci, podmínky napájení a metoda tepelného odmítnutí na horké straně.

Výroba a kvalita

Tým X-Meritan má více než 10 let zkušeností s tepelným managementem polovodičů se schopnostmi pokrývat vývoj termoelektrických materiálů, výrobu součástí, montáž a testování.

Výrobní zařízení zahrnuje pájecí, přetavovací, dávkovací, řezací, utěsňovací, vytvrzovací a tiskařská zařízení, podporovaná vyhrazenými montážními a testovacími zařízeními.

Systém managementu kvality se řídí ISO 9001:2015. Pro příslušné produkty a konfigurace je k dispozici dokumentace o shodě RoHS a REACH se specifickou dokumentací potvrzenou podle dodaného modulu.

Informace o výběru

Pro technické hodnocení a výběr TEC jsou užitečné následující informace:

Produktový výkres, stávající modul nebo testovací data mohou být poskytnuty také v případě, že nový modul potřebuje nahradit nebo odpovídat stávajícímu návrhu.

FAQ

Proč používat dvoustupňovou TEC namísto jednostupňové konstrukce?

Dvoustupňové termoelektrické chladiče jsou zvažovány, když jednostupňový modul nemůže zajistit požadovaný stav studené strany při specifikovaném tepelném zatížení a teplotě horké strany.

Může dvoustupňový TEC pracovat pod 0 °C?

Ano. Provoz pod okolní teplotou pod 0 °C je možný, pokud jsou konstrukce modulu, tepelné zatížení, podmínky horké strany a řídicí systém vhodné pro požadovaný rozsah teplot.

Jaké informace jsou potřebné pro výběr dvoustupňového TEC?

Mezi hlavní parametry používané pro výběr patří cílová teplota studené strany, teplota horké strany, tepelné zatížení, dostupné rozměry, napájení a metoda odvádění tepla.

Může X-Meritan přizpůsobit dvoufázové moduly TEC?

Ano. X-Meritan může vyvíjet moduly podle zákaznických výkresů, vzorků, rozměrových požadavků, elektrických podmínek a požadavků aplikace.
