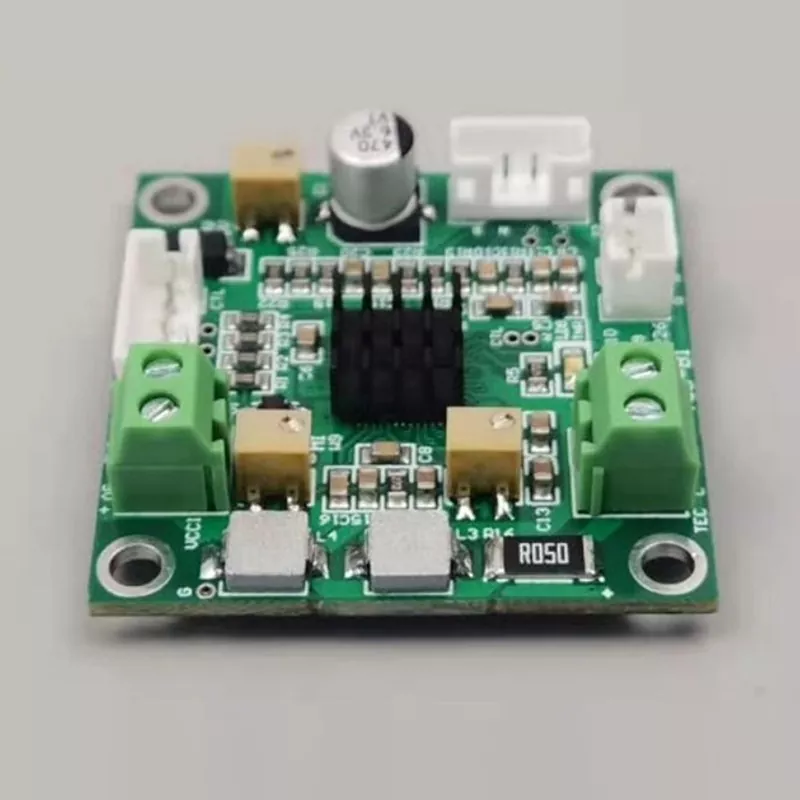

Regulátor teploty ATC-M1 s PID s krátkým cyklem

X-Meritan vyvíjí termoelektrické materiály, chladiče, NTC komponenty a regulátory teploty pro polovodičové tepelné řízení. Regulátor teploty ATC-M1 s PID s krátkým cyklem kombinuje kompaktní desku 34 mm x 20 mm s PID regulací s krátkým cyklem, teplotní zpětnou vazbou 10K NTC a výstupním řízením TEC pro mikro objekty s nízkou tepelnou setrvačností. Funguje na 3,0 V–5,0 V DC, podporuje výchozí teplotní rozsah +10 až +40 stupňů C a má z výroby nastavenou teplotu 25 stupňů C. Teplotu lze upravit pomocí potenciometru W9 nebo analogového vstupu se specifikovanou stabilitou regulace teploty 0,001 stupně C.

Klíčové vlastnosti

PID řízení s krátkým cyklem

Regulátor teploty ATC-M1 s PID s krátkým cyklem využívá přístup zpětné vazby PID s krátkým cyklem určený pro mikroobjekty s nízkou tepelnou setrvačností. Častá nápravná akce pomáhá řídicí jednotce reagovat na změny teplotních podmínek kontrolovaného objektu, aniž by se spoléhal na větší tepelnou odezvu spojenou s konvenčními systémy.

Kompaktní struktura desky

S rozměry pouze 34 mm x 20 mm a celkovou výškou 15,5 mm je ATC-M1 vhodný pro kompaktní sestavy tepelné regulace. Jeho malý tvarový faktor je zvláště důležitý pro miniaturní optické, snímací a elektronické struktury, kde je dostupný vnitřní prostor omezený.

TEC Output Control

Regulátor je navržen pro práci s termoelektrickými chladicími komponenty. Jeho maximální proud TEC je 2,5A, zatímco maximální napětí TEC je 4,3V při napájení 5V nebo 2,5V při napájení 3,3V. Tyto definované limity poskytují jasný základ pro sladění regulátoru s přidruženým systémem TEC.

Teplotní zpětná vazba

Pro měření teploty a zpětnou vazbu se používá 10K NTC senzor. Stanovená stabilita regulace teploty je 0,001 stupně C, což poskytuje přesnost požadovanou pro aplikace, kde mohou malé teplotní odchylky ovlivnit provozní podmínky součástí citlivých na teplotu.

Technické údaje

Srovnání designu

Oblasti použití

1. Fotonika: X-Meritan identifikuje aplikace fotoniky včetně chlazení detektoru. Kompaktní struktura regulátoru a funkce teplotní zpětné vazby poskytují vhodný ovládací prvek pro malé termoelektrické chladicí sestavy.

2. Telekomunikace: Rozsah aplikací společnosti zahrnuje tepelnou stabilizaci a chlazení telekomunikačních komponent. Přesnou regulaci teploty lze začlenit do kompaktních architektur řízení teploty.

3. Lékařské vybavení: X-Meritan uvádí seznam zesilovačů PCR a aplikací souvisejících s teplotou v lékařství. Regulace teploty je důležitou součástí systémů, kde provozní podmínky závisí na kontrolovaném tepelném prostředí.

4. Aerospace Sensing: Aplikace společnosti pro letectví a kosmonautiku zahrnují senzory detekce ledu, senzory tepelného toku a IR senzory. Kompaktní termoregulační komponenty mohou tvořit součást teplotně citlivých snímacích systémů.

5. Automobilová elektronika: X-Meritan také identifikuje tepelnou stabilizaci pro LiDAR, AR a detektory, čímž rozšiřuje význam kompaktního termoelektrického ovládání pro automobilové a elektronické aplikace snímání. Regulátor teploty ATC-M1 s PID s krátkým cyklem lze zvážit pro kompaktní architektury řízení teploty, kde má řízený objekt malou tepelnou hmotu.

Systémová integrace

1. Elektrické limity TEC: Ovládač teploty ATC-M1 s PID s krátkým cyklem pracuje v rámci specifikovaných maximálních hodnot napětí a proudu.

2. Teplotní zpětná vazba: Vstup 10K NTC poskytuje dráhu teplotní zpětné vazby pro řídicí systém.

3. Rozsah teploty: Výchozí rozsah regulace teploty je +10 až +40 stupňů C, s výchozí tovární nastavenou teplotou 25 stupňů C.

4. Nastavení výstupu: Tovární výchozí maximální výstupní napětí je 2,0 V, zatímco tovární výchozí maximální výstupní proud je 1,0 A.

5. Metoda nastavení: Úpravu teploty lze provést pomocí potenciometru W9 a je podporován také analogový vstup teploty.

6. Konfigurace produktu: Pro aplikace vyžadující jinou konfiguraci společnost X-Meritan uvádí, že produkty lze vyrábět podle výkresů nebo vzorků. Servisní proces zahrnuje komunikaci v rané fázi, potvrzení vzorku a výrobu po potvrzení.

Schopnost X-Meritan

ATC-M1 je součástí portfolia termoelektrických technologií X-Meritan, které zahrnuje termoelektrické materiály, termoelektrické chladiče, sestavy TEC, komponenty NTC a regulátory teploty. Tato struktura produktu spojuje desku řízení teploty s termoelektrickými součástmi a snímacími prvky používanými v kompaktních systémech tepelného managementu.

Kompletní termoelektrický technologický řetězec

Možnosti X-Meritan zahrnují vývoj termoelektrických materiálů, přizpůsobení základních komponent a návrh řešení pro odvod tepla. U ATC-M1 se tento technický rozsah přímo vztahuje k řízení výstupu TEC, teplotní zpětné vazbě NTC a požadavkům na řízení teploty kompaktních elektronických a optických sestav.

5 hlavních aplikačních oblastí

X-Meritan uvádí aplikace v pěti hlavních oblastech: komunikace s optickými vlákny, průmyslové lékařské vybavení, chytrá automobilová elektronika, spotřební elektronika a výzkumné instituce. Tyto oblasti použití poskytují relevantní technické zázemí pro ATC-M1, zejména tam, kde je požadováno kompaktní termoelektrické chlazení a řízené provozní teploty.

Spolupráce společností Fortune 500

X-Meritan uvádí, že spolupracuje se společnostmi z Fortune 500 a několika národními klíčovými laboratořemi. Tyto zkušenosti jsou relevantní pro vývoj a aplikaci termoelektrických komponentů a technologií řízení teploty používaných ve specializovaných elektronických a tepelných řídicích systémech.

Více výrobních procesů

Výrobní zařízení uvedená společností X-Meritan zahrnují pocínovací pece, vibrační stroje s výkyvnými formami, svařovací stroje, pece, dávkovací stroje, automatické uzavírací stroje, přetavovací pájecí zařízení a plně automatické tiskové stroje. Tyto výrobní procesy podporují výrobu termoelektrických součástek a produktů elektronické regulace teploty.

55 % distribuce na evropském trhu

X-Meritan uvádí, že Evropa představuje 55 % její distribuce na mezinárodním trhu, zatímco Severní Amerika představuje 15 %, jihovýchodní Asie 15 % a ostatní trhy 15 %. Mezinárodní aplikační zázemí podporuje zkušenosti společnosti s dodávkami termoelektrických produktů a produktů pro řízení teploty pro různá technická prostředí.

6. Integrovaná podpora tepelných řešení

Kromě jednotlivých komponent pro regulaci teploty poskytuje X-Meritan návrh řešení pro odvod tepla a podporu při výběru produktů. To umožňuje, aby byl regulátor teploty ATC-M1 s PID s krátkým cyklem považován spíše za izolovanou řídicí desku společně s odpovídajícím termoelektrickým chladičem, součástmi NTC a požadavky na řízení teploty.

FAQ

Otázka: Jaký typ snímače teploty používá ATC-M1?

Odpověď: Pro měření teploty a zpětnou vazbu používá teplotní senzor 10K NTC.

Otázka: Jaká je stabilita regulace teploty?

A: Stanovená stabilita regulace teploty je 0,001 stupně C.

Otázka: Jaký je maximální proud TEC?

A: Maximální proud TEC je 2,5A.

Otázka: Jaká je velikost ovladače?

Odpověď: Regulátor teploty ATC-M1 s PID s krátkým cyklem má rozměry desky 34 mm x 20 mm s celkovou výškou 15,5 mm.

Otázka: Jaké je výchozí nastavení teploty?

Odpověď: Výchozí tovární nastavení teploty je 25 stupňů C, s výchozím rozsahem regulace od +10 do +40 stupňů C.

Otázka: Může X-Meritan vyvíjet produkty podle výkresů nebo vzorků?

A: Ano. X-Meritan uvádí, že může vyrábět produkty podle výkresů nebo vzorků, s potvrzením vzorku před výrobou.
