Abstraktní
Kompaktní, lokalizované řízení teploty se stalo definujícím požadavkem napříč optickými, lékařskými, automobilovými a výzkumnými zařízeními. Tento technický přehled zkoumá, jak moderníSestavy termoelektrických chladičůjsou navrženy, materiálové systémy, které podporují jejich výkon, a mechanické a tepelné vlastnosti, které určují dlouhodobou spolehlivost. Návrhové úvahy pro vlastní konfigurace, normy kvality výroby a kritéria výběru specifická pro aplikaci jsou prezentovány ve strukturovaném formátu vhodném pro osoby s rozhodovací pravomocí.
Obsah
Co jsou termoelektrické chladiče a jak fungují

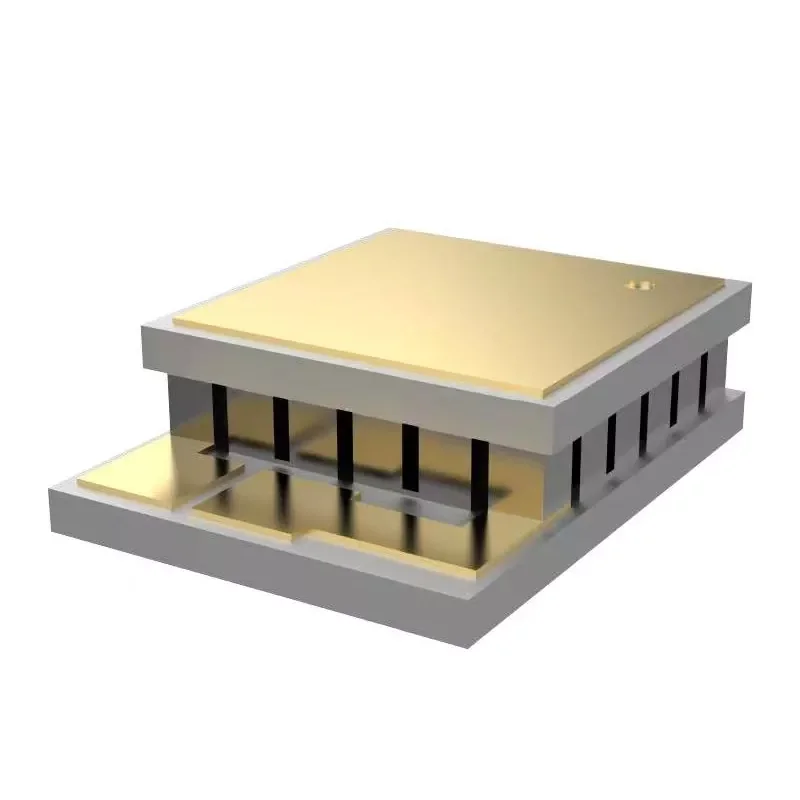

Sestava termoelektrického chladiče je více než jen sbírka polovodičových pelet. Jedná se o kompletní subsystém tepelného managementu, který integruje termoelektrické materiály, elektrická propojení, keramické substráty, tepelná rozhraní a často řídicí elektroniku do balíku navrženého pro přesné přenášení tepla. Pochopení toho, jak tyto sestavy fungují – a jak jejich součásti interagují – je zásadní pro inženýry, kteří specifikují tepelná řešení v prostorově omezených, na vibrace citlivých nebo přesných kritických zařízeních.
Peltierův efekt ve formě shromáždění
Když obvodem tvořeným dvěma odlišnými polovodičovými materiály protéká stejnosměrný proud, jeden přechod absorbuje teplo, zatímco druhý jej uvolňuje. Tento reverzibilní jev, známý jako Peltierův jev, tvoří princip fungování každé termoelektrické chladicí sestavy. Otočením směru proudu se vymění horká a studená strana, což umožňuje, aby jediná sestava poskytovala buď chlazení, nebo topení podle požadavku na ovládání.
V praktické sestavě jsou desítky až stovky polovodičových pelet typu P a N uspořádány elektricky v sérii a tepelně paralelně. Pelety jsou vloženy mezi keramické substráty, které vedou teplo a zároveň poskytují elektrickou izolaci. Kovové stopy a pájené spoje spojují pelety do souvislého okruhu. Hotová sestava může být malá až několik čtverečních milimetrů nebo až několik centimetrů čtverečních, v závislosti na požadované chladicí kapacitě.
Od materiálu přes modul až po montáž

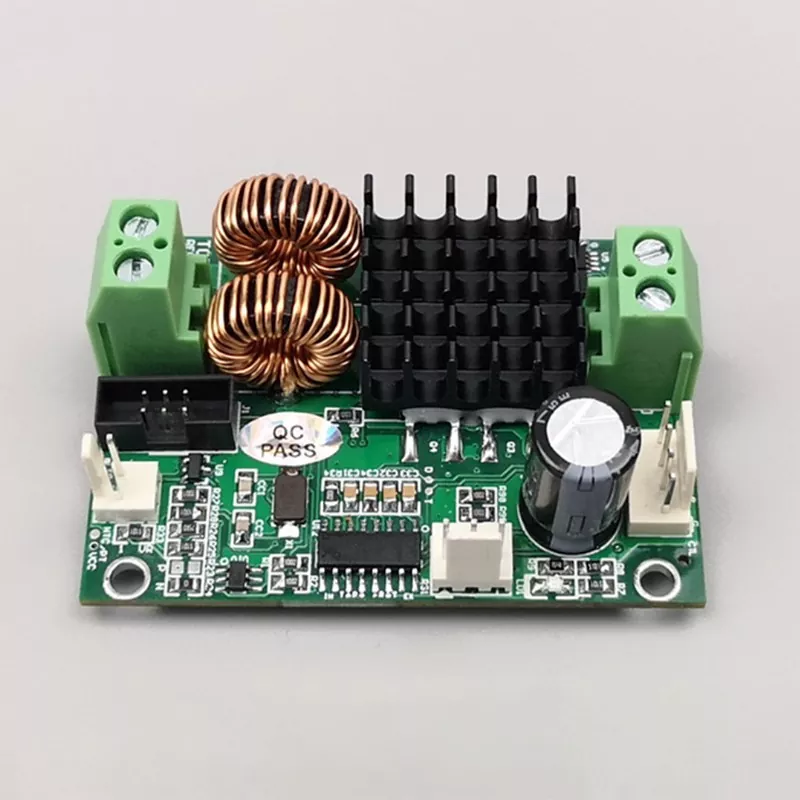

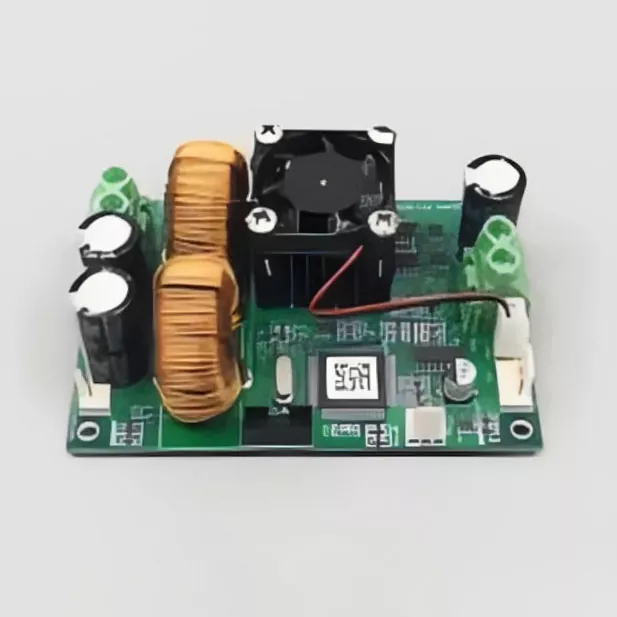

Na rozdílu mezi materiálem, modulem a sestavou záleží. Termoelektrické materiály jsou surové polovodičové sloučeniny – extrudované ingoty, plátky nebo pelety – které vykazují Peltierův efekt. Modul, často nazývaný TEC, se skládá z těchto pelet sestavených mezi keramickými deskami s elektrickými spoji. Sestava přidává prvky specifické pro aplikaci: montážní hardware, materiály tepelného rozhraní, chladiče, ventilátory, teplotní senzory, řídicí elektronika a těsnění nebo zapouzdření na ochranu proti vlhkosti a kontaminaci.
Tento vrstvený postup znamená, že výkon na úrovni sestavy závisí nejen na vnitřních vlastnostech termoelektrického materiálu, ale také na každém rozhodnutí o rozhraní, spoji a balení učiněném během integrace. Špičkový materiál spárovaný se špatným tepelným rozhraním bude mít nižší výkon než skromný materiál s optimalizovanou sestavou. To je důvod, proč dodavatelé, kteří řídí jak vývoj materiálu, tak výrobu montáže, mohou hodnotit výkon spíše v kontextu konečné aplikace než samostatně.
Systémy základních materiálů za moderními sestavami
Telurid vizmutu (Bi₂Te₃) a jeho příbuzné slitiny zůstávají dominantním materiálovým systémem pro termoelektrické chlazení při teplotě blízké pokojové teplotě. V rámci této rodiny jsou kompozice Bi2Te3-Sb2Te3 široce používány pro prvky typu P, zatímco kompozice Bi2Te3-Bi2Se3 plní úlohy typu N. Specifické složení, úroveň dopingu a způsob zpracování určují elektrickou vodivost, Seebeckův koeficient a tepelnou vodivost, které v konečném důsledku řídí výkon sestavy.
Extrudované materiály a vysokotlaká deformace
Vysokotlaká plastická deformační extruze vytváří husté, strukturované termoelektrické materiály se zlepšeným mezikrystalovým spojením. Tato struktura podporuje následné operace řezání a ztenčování, což umožňuje opracování prvků až do tloušťky 0,2 mm v závislosti na konstrukci součásti a výrobních podmínkách. Proces vytlačování poskytuje ingoty o průměrech 25 mm, 30 mm nebo 35 mm a délkách 120 mm nebo 240 mm, což poskytuje flexibilitu pro různé požadavky na krájení a obrábění.
Elektrická vodivost pro tyto extrudované materiály se typicky pohybuje od 870 do 1430 Ω⁻¹·cm⁻¹, což je okno, které pojme různé konstrukce modulů a elektroniku pohonu. Konečný druh materiálu, geometrie prvku a podmínky zpracování se určují podle konkrétního návrhu termoelektrického chladiče a jeho zamýšleného použití, spíše než aby byly stanoveny pouze katalogovými specifikacemi.
Schopnost tenkých prvků
Schopnost vyrábět tenké termoelektrické prvky má přímé důsledky pro návrh sestavy. Tenčí prvky snižují tepelný odpor v modulu, zlepšují rychlost odezvy a umožňují kompaktnější tvary. Tenké prvky však také kladou přísnější požadavky na mechanickou manipulaci, pájení a stabilitu rozhraní. Struktura materiálu, která odolává vylamování a praskání během zpracování, je proto nezbytná pro dosažení spolehlivých sestav tenkých prvků.
Mechanické a tepelné vlastnosti, na kterých záleží
Termoelektrické materiály musí odolat nejen elektrickému a tepelnému zatížení, ale také mechanickému namáhání montáže, montáže a tepelného cyklování. Pevnost v tlaku, pevnost ve smyku, modul pružnosti a chování při tepelné roztažnosti ovlivňují to, zda si modul zachová svou integritu po tisíce provozních hodin.
Pevnost a elastické vlastnosti
Materiály typu P a typu N vykazují různé mechanické vlastnosti. V extrudovaných systémech Bi2Te3-Sb2Te3 materiál typu P typicky vykazuje pevnost v tlaku přibližně 54,0 MPa a pevnost ve smyku 16,0 MPa, zatímco materiál typu N dosahuje 66,0 MPa v tlaku a 21,0 MPa ve smyku. Youngovy hodnoty modulu – 47,0 GPa pro typ P a 42,0 GPa pro typ N – udávají tuhost, která řídí rozložení napětí během montáže a tepelné roztažnosti.
Poissonův poměr pro oba typy je přibližně 0,30, což znamená, že axiální komprese vytváří laterální expanzi v předvídatelném poměru. Tato informace je kritická při výpočtu montážního tlaku, kterému může sestava odolat, aniž by došlo k porušení keramického substrátu nebo prasknutí polovodičových pelet.
Koeficient tepelné roztažnosti
Nesoulad tepelné roztažnosti mezi termoelektrickým materiálem, pájenými spoji a keramickými substráty je primární příčinou dlouhodobé degradace. Koeficient tepelné roztažnosti (CTE) se mění s teplotou a směrem vzhledem k ose vytlačování. Při −25 °C se materiál typu N roztahuje rychlostí 10,2 × 10⁻⁶/K podél směru vytlačování a 12,5 × 10⁻⁶/K napříč, zatímco materiál typu P vykazuje 10,6 × 10⁻⁻⁶/K a 10,8 × 10/K.⁻. Při +150 °C se tyto hodnoty zvyšují na 15,5 × 10⁻⁶/K a 18,3 × 10⁻⁶/K pro typ N a 15,8 × 10⁻⁶/K a 19,9 × 10⁻⁶/K pro typ P.
| Vlastnictví | Typ P | Typ N |
|---|---|---|
| Pevnost v tlaku | 54,0 MPa | 66,0 MPa |
| Pevnost ve smyku | 16,0 MPa | 21,0 MPa |
| Youngův modul | 47,0 GPa | 42,0 GPa |
| Poissonův poměr | 0.30 | 0.30 |
| Teplota | Směr | Typ N | Typ P |
|---|---|---|---|
| -25 °C | Podél vytlačování | 10,2 x 10⁻⁶/K | 10,6 x 10⁻⁶/K |
| -25 °C | Přes vytlačování | 12,5 × 10⁻⁶/K | 10,8 x 10⁻⁶/K |
| +50 °C | Podél vytlačování | 13,3 × 10⁻⁶/K | 14,0 × 10⁻⁶/K |
| +50 °C | Přes vytlačování | 16,6 × 10⁻⁶/K | 18,0 × 10⁻⁶/K |
| +150 °C | Podél vytlačování | 15,5 × 10⁻⁶/K | 15,8 × 10⁻⁶/K |
| +150 °C | Přes vytlačování | 18,3 × 10⁻⁶/K | 19,9 × 10⁻⁶/K |
Tyto hodnoty informují o výběru pájecích slitin, návrhu vyhovujících rozhraní a přijatelném rozsahu tepelného cyklování pro danou sestavu. Přizpůsobení CTE napříč všemi materiály ve svazku snižuje smykové napětí ve spojích a prodlužuje provozní životnost.
Aplikační domény napříč odvětvími
Kompaktní tvarový faktor a polovodičový provoz moderních sestav vedly k přijetí v pozoruhodně rozmanitém souboru průmyslových odvětví. Každá aplikace ukládá jedinečná omezení, pokud jde o velikost, spotřebu energie, teplotní rozsah a ochranu životního prostředí, ale všechny těží z absence pohyblivých částí a možnosti elektronického přepínání mezi vytápěním a chlazením.

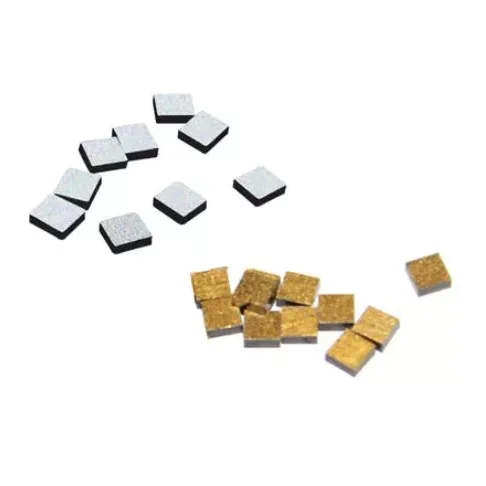

Komunikace z optických vláken
Optické moduly a laserové komponenty jsou citlivé na změny teploty, protože vlnová délka emise se posouvá s teplotou přechodu. Dokonce i zlomek stupně driftu může vytlačit laser mimo jeho určený kanál. Termoelektrické sestavy poskytují lokalizovanou stabilizaci teploty, která udržuje přesnost vlnové délky napříč kolísáním okolního prostředí, podporuje husté multiplexování s dělením vlnových délek a vysokorychlostní optický přenos.
Lékařské a průmyslové vybavení
Lékařské diagnostické přístroje, analytická zařízení a systémy řízení průmyslových procesů často vyžadují řízené teplotní podmínky v rámci kompaktních struktur zařízení. Například termocyklery polymerázové řetězové reakce (PCR) závisí na rychlém a přesném cyklování teploty při amplifikaci DNA. Termoelektrická technologie v pevné fázi umožňuje rychlosti ohřevu a chlazení, kterým se mechanické chlazení nemůže vyrovnat, a přitom zachovává jednotnost napříč vícejamkovými destičkami.
Chytrá automobilová elektronika

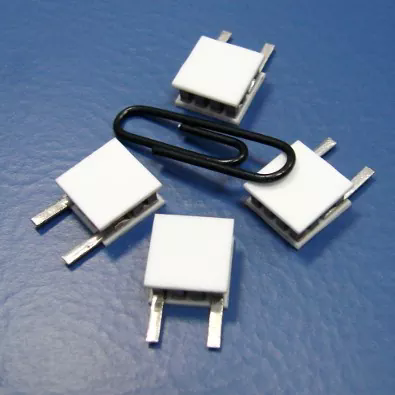

Automobilové elektronické systémy pracují v kompaktních prostorách a za měnících se podmínek prostředí. Senzory LiDAR, kamerové moduly a radarové systémy všechny obsahují komponenty, jejichž výkon se mění s teplotou. Termoelektrické sestavy mohou být vyvinuty pro vybrané komponenty, kde je vyžadováno lokalizované tepelné řízení, stabilizující laserové diody a obrazové senzory proti extrémním teplotním výkyvům pod kapotou, aniž by docházelo k vibracím, které by narušovaly optické vyrovnání.
Spotřební elektronika
Kompaktní elektronické výrobky mají často omezený prostor pro konvenční chladicí struktury. Termoelektrická technologie poskytuje lokalizované řízení teploty bez mechanických pohyblivých částí, takže je vhodná pro přenosná chladicí zařízení, vysoce výkonné počítačové komponenty a nositelné systémy tepelné regulace. Nízké provozní napětí termoelektrických sestav umožňuje přímé napájení z bateriových sad nebo elektrických systémů vozidla.
Výzkumné a laboratorní vybavení
Výzkumná zařízení mají často požadavky na teplotu specifické pro aplikaci, které standardní řešení chlazení nemohou splnit. Termoelektrické konfigurace lze přizpůsobit požadovaným provozním podmínkám a struktuře zařízení, ať už je potřeba chlazení pod okolním prostředím pro pole detektorů, stabilní řízení teploty pro optické experimenty nebo rychlé tepelné cykly pro výzkum materiálů.
Úvahy o designu pro vlastní sestavy
Pokud standardní moduly nesplňují požadavky specifické architektury tepelného managementu, jsou nutné vlastní sestavy. Proces návrhu začíná důkladným přezkoumáním požadavků aplikace a pokračuje přes výběr materiálu, návrh součástí, konfiguraci sestavy a vyhodnocení vzorků před sériovou výrobou. Zadání vlastní sestavy vyžaduje jasné odpovědi na definovaný soubor technických otázek.
Informace potřebné pro výběr TEC
| Informace | Účel |
|---|---|
| Tepelná zátěž | Definuje požadovaný chladicí výkon |
| Cílová teplota | Nastavuje požadovanou řízenou teplotu |
| Okolní teplota | Definuje okolní tepelné podmínky |
| Montážní rozměry | Určuje dostupný prostor |
| Napájení | Stanovuje elektrické provozní podmínky |
| Metoda rozptylu tepla | Definuje tepelnou cestu horké strany |
| Umístění senzoru | Identifikuje bod měření teploty |
| Provozní cyklus | Pomáhá posoudit opakovaný tepelný provoz |
| Množství | Podporuje plánování vzorků a výroby |
Výkres nebo fyzický odkaz je také cenný, když se sestava musí shodovat se stávající strukturou zařízení. U nových projektů jsou technické požadavky přezkoumány před dokončením konfigurace sestavy, aby bylo zajištěno, že výběr materiálu, geometrie součástí a strategie řízení teploty jsou v souladu se zamýšlenými provozními podmínkami.
Vývojový procesní tok
Vlastní vývoj se obvykle řídí strukturovanou sekvencí, která se pohybuje od kontroly aplikace přes výběr materiálu, návrh komponent, konfiguraci sestavy, hodnocení a výrobu. Tento vývoj umožňuje identifikovat a řešit technická rizika před zahájením sériové výroby. U stávajících součástí lze jako základ pro reprodukci nebo úpravu použít výkres nebo fyzický odkaz. U nových návrhů stanoví proces přezkoumání požadavky, kterými se bude řídit každé následující rozhodnutí.
Při zvažováníSestavy termoelektrických chladičůu zakázkové aplikace by měli inženýři také vyhodnotit, zda je vyžadován provoz pod okolním prostředím. Teploty pod 0 °C jsou dosažitelné, když konfigurace modulu, tepelné zatížení, podmínky horké strany a řídicí systém jsou vhodné pro požadovaný rozsah. Řízení kondenzace se v těchto aplikacích stává kritickým a vyžaduje izolaci, těsnění nebo odvodnění.
Kvalita, výroba a dodržování předpisů
Kvalita montáže závisí na konzistenci materiálu a také na řízení procesu během pájení, přetavování, dávkování, elektrického připojení, těsnění a kontroly. Vada v kterékoli z těchto fází může ohrozit tepelný výkon, elektrickou spolehlivost nebo dlouhodobou stabilitu. Výrobní zařízení pro termoelektrické sestavy proto zahrnují specializované zařízení pro každý krok výrobní sekvence.
Výrobní schopnosti
- Automatizované procesy pájení a přetavení pro konzistentní kvalitu spoje
- Přesné dávkování pro tepelné rozhraní a těsnicí materiály
- Operace řezání a ztenčování pro konfigurace tenkých prvků
- Těsnící a vytvrzovací systémy pro ochranu proti vlhkosti
- Tisk a související montážní operace pro elektrická propojení
- Inspekční a testovací zařízení pro ověření výkonu před odesláním
Standardy a dokumentace
Systémy managementu kvality podle ISO 9001:2015 poskytují rámec pro konzistentní výrobu a neustálé zlepšování. Informace o shodě RoHS a REACH jsou k dispozici pro příslušné produkty a konfigurace se specifickou dokumentací potvrzenou podle dodaného materiálu nebo sestavy. Tyto normy jsou důležité zejména pro lékařské, automobilové a spotřební elektronické aplikace, kde jsou regulační požadavky přísné a sledovatelnost je zásadní.
X-Meritanpodporuje vývoj termoelektrických materiálů, přizpůsobení součástí a návrh sestav napříč optickými, lékařskými, průmyslovými, automobilovými, elektronickými a výzkumnými aplikacemi. Integrovaný přístup umožňuje hodnocení materiálového výkonu ve vztahu ke konečné aplikaci, přičemž podporuje standardní dodávky i přizpůsobená řešení na základě výkresů, prototypů nebo specifikací aplikace.
Často kladené otázky
Mohou termoelektrické chladicí sestavy zajistit chlazení i ohřev?
Ano. Obrácení elektrického proudu mění směr přenosu tepla, což umožňuje termoelektrické sestavě poskytovat buď chlazení, nebo vytápění podle požadavku regulace. Tato obousměrná schopnost umožňuje přesnou regulaci teploty bez přídavného topného článku, zjednodušuje architekturu systému a snižuje počet součástí.
Mohou termoelektrické systémy pracovat pod 0 °C?

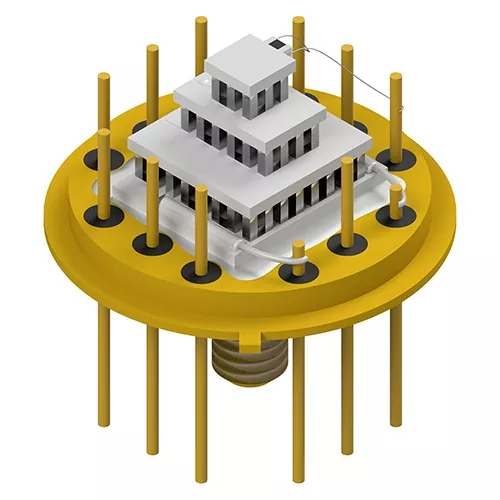

Ano. Provoz pod okolní teplotou se může rozšířit pod 0 °C, pokud jsou termoelektrická konfigurace, tepelné zatížení, podmínky horké strany a řídicí systém vhodné pro požadovaný teplotní rozsah. Vícestupňové kaskádové sestavy mohou dosáhnout ještě nižších teplot ve vakuovém prostředí. Řízení kondenzace se v těchto aplikacích stává nezbytným, aby se zabránilo degradaci související s vlhkostí.
Mají sestavy termoelektrických chladičů pohyblivé mechanické části?
Ne. Termoelektrická zařízení používají polovodičové prvky v pevné fázi spíše než kompresory, motory nebo jiné mechanické pohyblivé části. Díky tomu jsou vhodné pro aplikace, kde je třeba minimalizovat vibrace, jako jsou optické systémy, přesné přístrojové vybavení a automobilové snímání. Absence pohyblivých částí také přispívá k dlouhé provozní životnosti a tichému chodu.
Je u termoelektrické sestavy vyžadována ventilace s vysokým průtokem?
Termoelektrická sestava ze své podstaty nevyžaduje nepřetržitou ventilaci s vysokým průtokem, ale teplo přenášené na horkou stranu musí být stále účinně odváděno. Vhodná metoda odvádění tepla – přirozená konvekce, nucený vzduch, chlazení kapalinou nebo vedení do šasi – závisí na kompletní konstrukci zařízení, tepelné zátěži a okolních podmínkách. Poddimenzování tepelné cesty na horké straně sníží výkon bez ohledu na kvalitu modulu.
Jaké informace jsou potřebné k zadání vlastní sestavy?
Mezi klíčové parametry patří tepelné zatížení, cílová teplota, okolní teplota, instalační rozměry, charakteristika napájecího zdroje, způsob rozptylu tepla, umístění čidla, provozní cyklus a množství. Výkres nebo fyzický odkaz je také užitečný, když se sestava musí shodovat s existující strukturou zařízení. U nových projektů jsou technické požadavky přezkoumány před dokončením konfigurace sestavy.
Jaký materiálový systém se používá pro chlazení při teplotě blízké pokojové teplotě?
Telurid vizmutu (Bi₂Te₃) a jeho příbuzné slitiny zůstávají dominantním materiálovým systémem pro termoelektrické chlazení při teplotě blízké pokojové teplotě. Kompozice Bi2Te3-Sb2Te3 se běžně používají pro prvky typu P, zatímco kompozice Bi2Te3-Bi2Se3 plní úlohy typu N. Specifické složení, dopování a způsob zpracování určují elektrické a tepelné transportní vlastnosti, které řídí výkon sestavy.
