Peltierova sestava

Společnost X-meritan Peltier Assembly jako výrobce používá polovodičovou termoelektrickou technologii k přenosu tepla mezi studenou a horkou stranou modulu.

Výhody

Kompaktní integrovaná struktura

Peltierova sestava integruje termoelektrické chladicí komponenty a části pro odvod tepla do jedné jednotky. Tato konstrukce snižuje potřebu samostatných chladicích komponent a zjednodušuje instalaci v omezených prostorech zařízení.

Struktura chlazení v pevné fázi

Sestava pracuje pomocí polovodičové termoelektrické chladicí technologie bez chladicích komponent na bázi kompresoru. Pevná struktura eliminuje mechanický chladící pohyb a snižuje provozní vibrace a hluk.

Návrh přímého přenosu tepla

Termoelektrický modul přenáší teplo přímo mezi studenou a horkou stranou. Tato konstrukce umožňuje lokalizovanou regulaci teploty pro elektronické součástky vyžadující stabilní tepelné podmínky.

Integrovaný systém odvodu tepla

Studená strana využívá hliníkové nebo měděné bloky pro přenos tepla ke sběru tepla z cílové oblasti. Horká strana integruje hliníkový chladič a ventilátor, který uvolňuje přenášené teplo a udržuje tepelnou rovnováhu sestavy.

Flexibilní strukturální konfigurace

Strukturu sestavy lze upravit podle požadavků na instalaci, včetně rozměrů, konfigurace TEC a připojovacích rozhraní.

Základní komponenty

Výkon Peltierovy sestavy závisí na koordinaci mezi polovodičovými chladicími prvky, materiály pro přenos tepla a mechanickými strukturami.

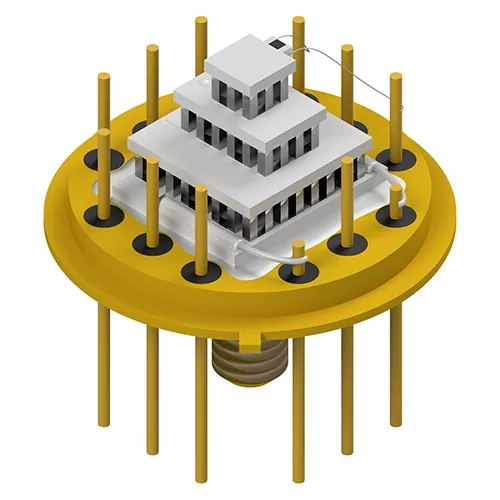

Termoelektrický chladicí čip

Termoelektrický chladicí čip je hlavní komponentou zodpovědnou za přenos tepla. Když elektrický proud prochází polovodičovými materiály, teplo je absorbováno na jedné straně a uvolněno na opačné straně, což vytváří chladicí efekt.

Keramický substrát

Keramické substráty poskytují elektrickou izolaci a mechanickou podporu termoelektrických prvků. Fungují také jako součást cesty přenosu tepla mezi polovodičovým čipem a externími součástkami.

Materiál tepelného rozhraní

Silikonové mazivo s vysokou tepelnou vodivostí je aplikováno mezi kontaktní povrchy, aby se zlepšilo vedení tepla a snížily ztráty přenosu tepla způsobené povrchovými mezerami.

Blok pro přenos tepla na studené straně

Studená strana využívá hliníkové nebo měděné bloky pro přenos tepla z chlazené součásti do termoelektrického modulu.

Struktura odvodu tepla na horké straně

Horká strana integruje hliníkový chladič a ventilátor, který odvádí teplo přenášené ze studené strany a teplo vznikající během provozu.

Mechanická upevňovací struktura

Šrouby průmyslové kvality nebo epoxidová pryskyřice se používají k upevnění vnitřních a vnějších součástí a udržují stabilitu sestavy během provozu.

Aplikace

Díky své kompaktní konstrukci a metodě chlazení na bázi polovodičů je X-meritan Peltier Assembly vhodná pro zařízení vyžadující lokalizovanou regulaci teploty a řízený přenos tepla.

Výrobní proces a kontrola kvality

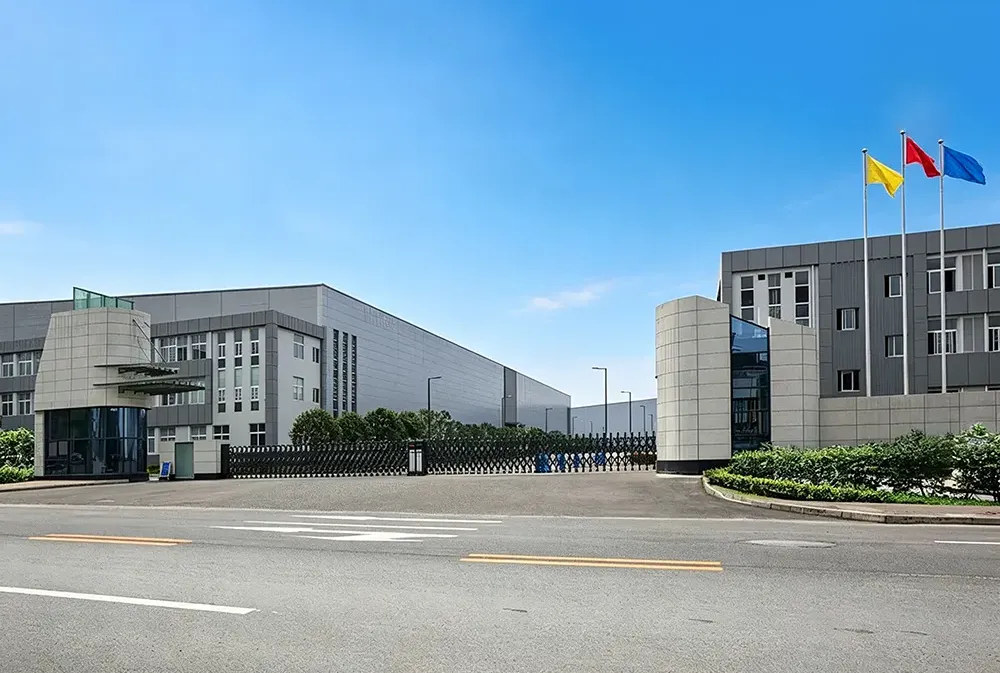

Výroba X-meritan zahrnuje vývoj termoelektrických materiálů, zpracování komponent TEC a integraci sestav.

Výrobní vybavení: Pec na máčení plechu, stroj na vibrační kyvnou formu, svařovací stroj, trouba, inkoustová tiskárna, páječka, dávkovací stroj, automatický uzavírací stroj, řezací stroj, tuhnoucí stroj, přetavovací pájecí zařízení a plně automatický tiskový stroj.

Kontrola montáže

Umístění termoelektrického čipu: Ověřte umístění čipu a přesnost montáže.

Lepení keramického substrátu: Zkontrolujte stav lepení mezi keramickými substráty a termoelektrickými součástmi.

Pájecí spojení: Zkontrolujte pájené spoje z hlediska elektrické a mechanické stability.

Aplikace tepelného rozhraní: Ověřte pokrytí tepelným mazivem a stav kontaktního povrchu.

Stabilita mechanické konstrukce: Zkontrolujte pevnost upevnění a celkovou integritu sestavy.

Závěrečná kontrola výkonu

Stav elektrického připojení: Ověřte stav elektrického připojení.

Strukturální konzistence: Zkontrolujte zarovnání komponent a stav sestavy.

Stav cesty přenosu tepla: Zkontrolujte integritu cesty přenosu tepla.

Provoz chlazení a odvodu tepla: Potvrďte funkci chlazení a provoz odvodu tepla.

Často kladené technické otázky

Jak namontuji Peltierovu sestavu?

Před instalací se ujistěte, že kontaktní plocha je rovná a čistá. Naneste teplovodivou pastu rovnoměrně mezi modul a kontaktní povrch. Upevňovací šrouby utahujte rovnoměrně, aby nedošlo k nadměrnému namáhání keramického podkladu.

Horká strana by měla mít dostatečný prostor pro odvod tepla. Špatný tepelný kontakt nebo nedostatečná schopnost odvodu tepla může snížit chladicí výkon.

Která strana je horká a která studená?

Studená strana absorbuje teplo z cílové součásti, zatímco horká strana uvolňuje teplo přes chladič a ventilátor.

Během instalace:

● Studená strana se připojuje ke komponentě vyžadující chlazení.

● Horká strana se připojuje ke konstrukci pro odvod tepla.

● Proudění vzduchu kolem chladiče by mělo zůstat volné.

Jaký druh napájení potřebuji?

Napájecí zdroj by měl odpovídat elektrickým specifikacím zvoleného termoelektrického chladicího modulu.

Doporučené úvahy:

● Používejte stabilní zdroj stejnosměrného proudu.

● Slaďte požadavky na napětí a proud se specifikací modulu TEC.

● Vyhněte se nestabilním podmínkám napájení, které mohou ovlivnit provoz chlazení.

Proč moje horká strana nechladí systém?

Mezi běžné příčiny patří:

● Nedostatečná kapacita chladiče

● Špatný kontakt mezi teplosměnnými plochami

● Nerovnoměrná aplikace tepelného maziva

● Prach blokující povrch pro odvod tepla

● Nesprávná instalace chladicí konstrukce

Horká strana musí neustále uvolňovat přenášené teplo. Akumulace tepla může snížit chladicí účinek.

Proč zvolit X-merita

X-meritan má výrobní kapacity pokrývající termoelektrické materiály, komponenty TEC a integrované tepelné sestavy. Výrobní systém podporuje celý proces od vývoje termoelektrického materiálu až po integraci Peltierova zařízení.

Mezi klíčové výrobní možnosti patří:

● Vývoj termoelektrických materiálů: Vývoj a zpracování termoelektrických materiálů pro aplikace komponent TEC.

● Kompletní výroba sestav: Integrujte termoelektrické čipy, keramické substráty, materiály tepelného rozhraní, bloky přenosu tepla, chladiče a ventilátory do hotových chladicích sestav.

● Vlastní výrobní zařízení: Výrobní linky jsou vybaveny pocínovacími pecemi, vibračními výkyvnými formovacími stroji, svařovacími stroji, dávkovacími stroji, automatickými uzavíracími stroji, přetavovacím pájecím zařízením a dalším montážním zařízením.

● Vícestupňová kontrola kvality: Ovládejte klíčové procesy včetně umístění čipu, lepení keramického substrátu, pájených spojů, aplikace tepelného rozhraní a kontroly stavu konečné montáže.

● Možnosti návrhu tepelné struktury: Vyviňte struktury pro přenos tepla a odvod tepla podle různých požadavků na integraci zařízení.

Zkušenosti s výrobou X-meritan pokrývají aplikace v oblasti optické komunikace, průmyslového lékařského vybavení, chytré automobilové elektroniky, spotřební elektroniky a výzkumných přístrojů vyžadujících chlazení polovodičů a řízení teploty.
