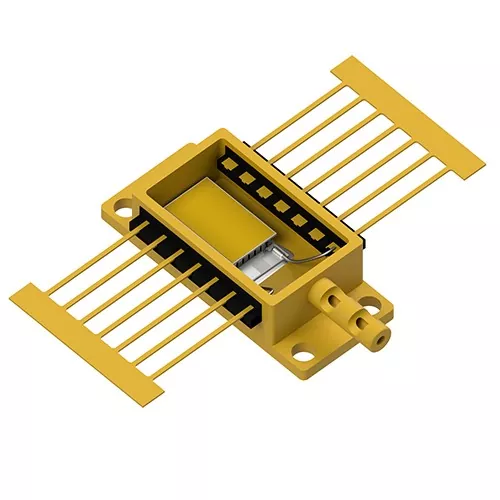

Peltierova chladicí sestava

X-Meritan je čínský výrobce specializující se na řešení Peltier Cooling Assembly založená na pokročilé polovodičové tepelné technologii. Sestava pracuje prostřednictvím polovodičového Peltierova jevu, který přenáší teplo mezi dvěma keramickými deskami, když elektrický proud prochází termoelektrickými materiály. Na rozdíl od mechanických chladicích systémů pracuje bez kompresorů nebo chladiv, což pomáhá snižovat vibrace, hluk a požadavky na údržbu u aplikací s přesným chlazením. Integrovaný design kombinuje termoelektrické moduly se strukturami pro odvod tepla, což umožňuje instalaci do kompaktních zařízení, kde je vyžadována přesná regulace teploty.

Základní vlastnosti

Kompaktní design

Kompaktní konstrukce umožňuje integraci do zařízení s omezeným instalačním prostorem. Tenký profil je vhodný pro optické moduly, přenosná lékařská zařízení a další systémy vyžadující účinnou tepelnou kontrolu.

Rychlá teplotní odezva

Termoelektrický pracovní princip umožňuje rychlou odezvu chlazení nebo ohřevu po aktivaci napájení, což pomáhá zařízení rychleji dosáhnout stabilních teplotních podmínek.

Přesné tepelné nastavení

Výkon chlazení a ohřevu lze ovládat nastavením elektrického proudu, což poskytuje flexibilní regulaci teploty pro citlivé elektronické a optické komponenty.

Solid-State spolehlivost

Sestava bez vnitřních pohyblivých součástí snižuje mechanické vibrace a provozní hluk a zároveň podporuje nepřetržitý provoz v průmyslovém prostředí.

Parametr produktu

Struktura produktu

1. Vysoce výkonný keramický substrát: Keramické desky z oxidu hlinitého (Al2O3) nebo nitridu hliníku (AlN) poskytují elektrickou izolaci a tepelnou vodivost a zároveň podporují polovodičové součástky.

2. Polovodičové termočlánky: Páry polovodičů typu P a N jsou spojeny přesným svařováním, aby se vytvořil termoelektrický efekt pro přenos tepla.

3. Ochranné zapouzdření: Těsnicí materiály pomáhají chránit vnitřní součásti před vlhkostí a oxidací během provozu.

4. Elektrická vedení: Odolná vedení podporují stabilní přenos proudu a integraci do průmyslových nebo elektronických systémů.

Výkonové výhody

1. Široký teplotní rozdíl: Sestava může dosáhnout maximálního teplotního rozdílu (ΔTmax) 60-70 °C, což poskytuje lokalizovaný chladicí výkon pro přesná zařízení pracující v různých podmínkách prostředí.

2. Stabilní dlouhodobý provoz: Struktura v pevné fázi snižuje mechanické opotřebení a podporuje nepřetržitý provoz bez snížení výkonu způsobeného pohyblivými součástmi.

3. Možnosti flexibilního napětí: Různé specifikace napětí umožňují integraci do různých elektronických systémů, včetně optických zařízení, lékařských zařízení a automobilových aplikací.

4. Účinný přenos tepla: Kombinace termoelektrických prvků a konstrukcí chladiče zlepšuje účinnost odvodu tepla při zachování kompaktní velikosti instalace.

Oblasti použití

1. Optická komunikace: Používá se k udržování stabilních teplot v optických modulech a fotonickém zařízení pro podporu konzistentního výkonu.

2. Zdravotnické testovací vybavení: Použito v diagnostických a laboratorních systémech, kde je vyžadována přesná tepelná regulace.

3. Automobilová elektronika: Vhodné pro kompaktní elektronické systémy vyžadující efektivní řízení tepla.

4. Laboratorní přístroje: Poskytují funkce řízeného ohřevu a chlazení pro přesná testovací zařízení.

Průvodce instalací

1. Povrchový kontakt: Udržujte kontaktní povrchy rovné a rovnoměrně nanášejte tepelné mazivo. Šrouby utahujte rovnoměrně, abyste zabránili nerovnoměrnému tlaku, který by mohl poškodit keramické desky.

2. Odvod tepla: Nainstalujte vhodný chladič na horkou stranu, abyste zabránili hromadění tepla a zachovali účinnost chlazení.

3. Ochrana proti vlhkosti: Ve vlhkém prostředí chraňte kabelové spoje a hrany před vlhkostí, abyste snížili riziko oxidace.

4. Pravidelné čištění: Pravidelně odstraňujte prach z chladiče a chladiče, abyste zachovali proudění vzduchu a výkon výměny tepla.

O X-Meritanu

X-Meritan se specializuje na vývoj technologie chlazení polovodičů a řešení tepelného managementu. S podporou týmu R&D vedeného 6 PhD a výrobním týmem více než 200 lidí se společnost zaměřuje na vývoj produktů, výrobní procesy a řízení kvality. Díky systému řízení kvality certifikovaným podle norem ISO9001:2015 a IATF16949:2016 spolu s certifikacemi UL a CQC pro požadavky na bezpečnost výrobků udržuje X-Meritan strukturované výrobní postupy, které podporují stabilní výkon a konzistentní kvalitu.

Díky zkušenostem s termoelektrickou technologií a integrací chladicího systému poskytuje X-Meritan řešení Peltier Cooling Assembly pro optickou komunikaci, lékařská zařízení a další přesné aplikace. Společnost kombinuje odborné znalosti v oblasti polovodičové technologie, výrobní schopnosti a procesy kontroly kvality, aby vyvinula spolehlivá řešení tepelného managementu pro různé požadavky aplikací.

FAQ

Otázka: Jakou technologii používá tento chladicí systém?

Odpověď: Používá polovodičovou termoelektrickou technologii založenou na Peltierově jevu k přenosu tepla bez mechanických chladicích komponent.

Q: Does the system generate noise during operation?

Odpověď: Struktura v pevné fázi nemá žádné pohyblivé části, což pomáhá dosáhnout tichého provozu se sníženými vibracemi.

Otázka: Jaké keramické materiály jsou k dispozici?

A: Keramické desky mohou být vyrobeny z materiálů z oxidu hlinitého (Al2O3) nebo nitridu hliníku (AlN).

Otázka: Jaká průmyslová odvětví mohou toto řešení používat?

Odpověď: Peltierova chladicí sestava může být použita v optických komunikačních zařízeních, lékařských testovacích systémech, automobilové elektronice a laboratorních přístrojích.

Q: Can the electrical specifications be adjusted?

A: Ano. Specifikace provozního napětí a proudu lze zvolit podle různých systémových požadavků.

Otázka: Jak lze zachovat výkonnost produktu?

Odpověď: Správný odvod tepla, čisté chladiče a ochrana před vlhkostí pomáhají udržovat stabilní provoz.
