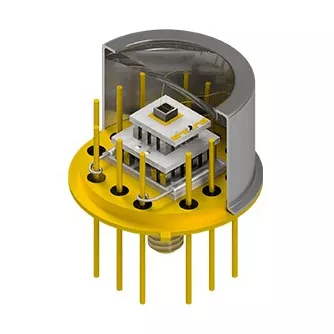

Přizpůsobené hlavičky s termoelektrickými chladiči

X‑Meritan vyrábí specializované přizpůsobené hlavičky s termoelektrickými chladiči pro řešení tepelných úzkých míst v přesné elektronice. Integrací mikro Peltierových modulů, vlastních sběračů a termistorů do jediné podsestavy toto řešení poskytuje přímé bodové chlazení bez organických lepidel nebo kapalinových smyček. Chrání laserové diody, APD a senzory před driftem vlnové délky a šumem.

Tepelné problémy vyřešeny

Tradiční diskrétní montáž TEC v optických a mikroelektronických obalech zavádí vysokou tepelnou kontaktní odolnost, riziko odplynění lepidla uvnitř hermetických obalů a složitou ruční montáž. Přizpůsobené hlavičky X-Meritan s termoelektrickými chladiči řeší tato úzká místa balení přímo kombinací mikro Peltierových modulů, vlastních patic sběračů a tepelných senzorů do jediné podsestavy:

1. Nulové odplyňování v hermetických krytech: Všechny mikro-TEC jsou namontovány na hlavičky pomocí eutektického pájení zlata a cínu (AuSn) spíše než vodivých epoxidů, což zabraňuje těkavým organickým sloučeninám v zamlžování optických oken nebo kontaminaci laserových faset.

2. Nízký tepelný odpor rozhraní: Připájení prvku TEC přímo k substrátu hlavičky obalu poskytuje kovovou tepelnou cestu, která drasticky snižuje tepelný odpor mezi spoji a pouzdrem (Rth).

3. Řízená inertní sestava: Umístění matrice, lepení drátu a předběžné utěsnění probíhají v automatizovaném prostředí inertního plynu, aby se eliminovala oxidace a vnitřní zachycování vlhkosti.

4. Vysoká mechanická hustota: Pomocí proprietárních extrudovaných materiálů lze mikroprvky o tloušťce 0,2 mm zabalit do omezených prostorů, jako je TO-46 nebo miniaturní balíčky Butterfly.

5. Flexibilní formáty dodávky: Dodávají se jako polotovary hlavičky (předem spojené TEC připravené k připojení zápustkou a drátu zákazníka) nebo plně utěsněné podsestavy podle požadavků vaší následné balicí linky.

Technické přizpůsobení a parametry

Každá sestava přizpůsobených hlaviček s termoelektrickými chladiči, navržená na zakázku, je přesně přizpůsobena vašemu optickému nebo IC rozložení:

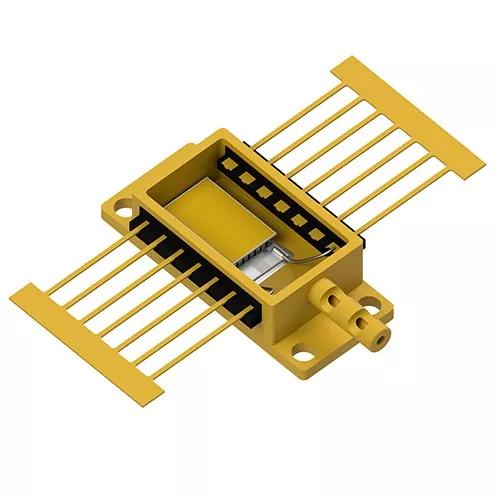

• Styly balíčků hlavičky: TO-39, TO-8, TO-3, TO-46, 14pinový Butterfly (BTF), balíčky BOX nebo vlastní měděné/keramické hlavičky.

• Substráty a pokovování: Kovar, měď-wolfram (CuW), AlN/ keramika s galvanicky pokovenými vrstvami Au nad Ni pro lepení zlatého drátu.

• TEC Staging & Geometrie: Jednostupňové mikromoduly pro střední nebo vícestupňové pyramidové struktury pro požadavky na hluboké chlazení (ΔT>70°C).

• Integrované snímače zpětné vazby: NTC termistory nebo PT100/PT1000 RTD umístěné na povrchu umístěné v blízkosti studeného substrátu pro těsné ovládání v uzavřené smyčce.

• Elektrická rozhraní: Vlastní počty kolíků vodičů, rozteč pole kolíků, délky vodičů a uspořádání podložek pro spojování vodičů.

Primární cílové aplikace

Optické komunikace

Stabilizace vlnové délky pro transceivery TOSA/ROSA, EML, pumpové lasery a komponenty DWDM.

LiDAR a autonomní snímání

Tepelná regulace pro lavinové fotodiody (APD) a pulzní laserové diody vystavené kolísání okolních podmínek.

Lékařská diagnostika

Submilimetrová regulace teploty v mikrofluidní PCR, spektroskopii a biočipových senzorech.

Průmyslové a letecké snímání

Bodové chlazení pro vysoce výkonné integrované obvody, pole s ohniskovou rovinou pro noční vidění (FPA) a detektory pro analýzu plynů.

Proč spolupracovat s X-Meritan?

Integrace balení na klíč:

Záhlaví balíků, mikro-TEC a teplotní senzory jsou navrženy a integrovány jako jedna samostatná podsestava.

Výhoda proprietárního materiálu:

Vlastní extrudované termoelektrické materiály poskytují výjimečnou mechanickou pevnost pro ultratenké a vícestupňové konstrukce TEC.

Hermetická kontrola kvality:

Eutektické spojování a spojování vodičů v inertní atmosféře zajišťuje dlouhodobou spolehlivost a nulové odplyňování.

Prototyp k hromadné výrobě:

Kompletní technická podpora od tepelné simulace a zakázkových nástrojů až po prototypování vzorků a výrobu v plném rozsahu.

Často kladené otázky

Otázka: Proč zvolit TEC předintegrované do hlavičky místo nákupu samostatných TEC?

Odpověď: Předintegrovaná hlavice eliminuje ruční pájení TEC-to-header ve vašem zařízení, zajišťuje továrně testovanou integritu eutektické vazby a zaručuje nulové odplyňování uvnitř vašeho hermetického obalu.

Otázka: Můžeme provést vlastní laserové připevnění na vaše polotovary hlavičky?

A: Ano. Většina zákazníků si objednává polotovary sběračů s předem spojenými TEC a drátěnými spojovacími podložkami. Můžete pokračovat ve standardním připevňování matrice, lepení zlatým drátem a utěsnění víka přímo na naší podsestavě.

Otázka: Jaká je výhoda přizpůsobených hlaviček s termoelektrickými chladiči oproti zónově taveným materiálům pro micro-TEC?

Odpověď: Extrudované materiály Bi2Te3 se vyznačují výrazně vyšší mechanickou pevností a jemnozrnnou strukturou, což umožňuje krájení ultratenkých prvků TEC (až do 0,2 mm) bez praskání během vysoce namáhaných balicích procesů.

Otázka: Jak zahájíme hodnocení vlastního návrhu?

Odpověď: Uveďte své cílové tepelné zatížení (Qc), požadovaný teplotní rozdíl (ΔT), styl krytu nebo model CAD, rozsah okolní teploty a limity elektrického pohonu. Náš inženýrský tým spočítá tepelné uložení a vytiskne navrhované výkresy záhlaví.
