Inženýr, který navrhuje kompaktní lékařský analyzátor, musí udržovat komoru pro vzorky při teplotě 15 °C v okolním prostředí s teplotou 35 °C. Skříň je malá, energetický rozpočet je omezený a dostupný prostor pro chladicí systém je minimální. Technik ví, že termoelektrický chladič neboli TEC je pro tuto aplikaci tou správnou technologií. Ale který TEC? Odpověď závisí na čísle, které se často odhaduje příliš náhodně: na požadovaném zatížení chlazení. Pokud je zatížení chlazení podhodnoceno, TEC neudrží nastavenou hodnotu. Pokud bude nadhodnocena, bude TEC předimenzovaná, neefektivní a drahá. Správný výpočet chladicí zátěže je prvním krokem při výběru termoelektrického chladiče, který splňuje požadavky aplikace bez zbytečných nákladů a složitosti.
Tato příručka je napsána pro inženýry nákupu, konstruktéry a kupující, kteří potřebují specifikovattermoelektrické chladičepro chladicí aplikace. Vysvětlíme složky chladicí zátěže, metody výpočtu každé složky, roli tepelného odporu ve skříni, vliv součinitele výkonu TEC (COP) a kritéria pro hodnocení dodavatele. Poskytneme také podrobné parametry produktu z naší továrny ve Fuzhou X-Meritan Technology Co., Ltd. Ať už chladíte lékařský přístroj, laserovou diodu, baterii nebo kompaktní kryt, tento průvodce vám pomůže přesně vypočítat chladicí zátěž a vybrat správný termoelektrický chladič pro vaši aplikaci.
Chladicí zátěž je celkové množství tepla, které musí být odstraněno z krytu nebo chlazeného předmětu, aby se udržela požadovaná teplota. Je to součet aktivní tepelné zátěže, pasivní tepelné zátěže a případných dalších zdrojů tepla, jako je sluneční záření nebo kondenzace. Chladicí zátěž je vyjádřena ve wattech. U termoelektrického chladiče je chladicím zatížením požadovaná kapacita tepelného čerpání (Qc) za specifických provozních podmínek. TEC musí být zvolen tak, aby jeho Qc při skutečné okolní teplotě a nastavené hodnotě bylo vyšší než chladicí zátěž, s odpovídající bezpečnostní rezervou. Pokud je Qc TEC menší než chladicí zátěž, kryt nedosáhne nastavené hodnoty. Pokud je Qc TEC mnohem větší než zatížení chlazení, bude TEC předimenzovaný a bude pracovat s nižší účinností.
Výpočet chladicí zátěže je základem výběru TEC, protože určuje požadovanou Qc, která zase určuje velikost TEC, spotřebu energie a náklady. Malý zdravotnický prostředek může mít chladicí zátěž 10 W, což vyžaduje kompaktní TEC. Systém řízení teploty baterie může mít chladicí zátěž 200 W, což vyžaduje větší TEC nebo řadu TEC. Níže uvedená tabulka shrnuje tři hlavní složky chladicí zátěže a jejich typické zdroje.
| Komponent | Zdroj | Typická velikost |
| Aktivní tepelná zátěž | Elektronické součástky, senzory, motory, lasery | 1W až 200W |
| Pasivní tepelná zátěž | Vedení obvodovými stěnami, konvekce, záření | 5W až 50W |
| Další zdroje tepla | Sluneční záření, kondenzace, vnější zdroje tepla | Variabilní |
| Celkové zatížení chlazení | Součet všech složek | Určuje požadavek TEC Qc |
NaFuzhou X-Meritan Technology Co., Ltd., naše továrna navrhuje a vyrábí termoelektrické chladiče pro širokou škálu chladicích aplikací. Spolupracujeme s našimi zákazníky, abychom před výběrem TEC ověřili, že výpočet chladicí zátěže je přesný. Náš technický tým může pomoci s výpočtem a poskytnout pokyny ohledně vhodného bezpečnostního rozpětí pro každou aplikaci.
Aktivní tepelná zátěž je teplo generované součástmi uvnitř skříně, které jsou napájeny elektřinou. Tyto komponenty mohou zahrnovat elektronické obvody, senzory, motory, lasery, LED světla a jakákoliv jiná zařízení, která přeměňují elektrickou energii na teplo. Aktivní tepelná zátěž se vypočítá jako součet spotřeby energie všech komponent, které pracují uvnitř skříně. U součásti, která nemá 100% účinnost, se generované teplo rovná příkonu mínus užitečný pracovní výkon. Ve většině elektronických systémů se téměř veškerá elektrická energie přeměňuje na teplo, takže aktivní tepelná zátěž se přibližně rovná celkové spotřebě energie. Níže uvedená tabulka poskytuje pracovní list pro výpočet aktivní tepelné zátěže.
| Komponent | Spotřeba energie (W) | Ztráta tepla (W) | Poznámky |
| Řídicí deska | 5 W | 5 W | Veškerá energie se rozptýlila jako teplo |
| Senzorový modul | 2 W | 2 W | Nepřetržitý provoz |
| Laserová dioda | 3 W | 2,5 W | 0,5 W vyzařovaného jako světlo |
| Zobrazit | 1 W | 0,8 W | 0,2 W vyzařovaného jako světlo |
| Celková aktivní tepelná zátěž | 11 W | 10,3 W | Používá se pro výběr TEC |
V naší továrně poskytujeme termoelektrické chladiče s řadou chladicích kapacit, které vyhovují různým aktivním tepelným zátěžím. Náš technický tým může zkontrolovat seznam součástí a ověřit výpočet aktivní tepelné zátěže. Našim zákazníkům také doporučujeme, aby zvážili pracovní cyklus komponent, protože přerušovaný provoz může snížit průměrnou tepelnou zátěž.
Pasivní tepelná zátěž je teplo, které do krytu vstupuje z vnějšího prostředí stěnami, víkem a případnými otvory. Je řízena teplotním rozdílem mezi okolním prostředím a vnitřkem skříně. Pasivní tepelná zátěž se vypočítá pomocí vzorce Q = U × A × ΔT, kde U je celkový součinitel prostupu tepla skříně, A je plocha povrchu skříně a ΔT je teplotní rozdíl mezi okolím a interiérem. Celkový součinitel prostupu tepla závisí na materiálu stěny, izolaci a konvekčních podmínkách na obou stranách stěny. U dobře izolované skříně může být U pouhých 0,5 W/m²K. U neizolované skříně může být U až 5 W/m²K. Níže uvedená tabulka poskytuje pracovní list pro výpočet pasivní tepelné zátěže.
| Parametr | Symbol | Hodnota | Jednotka |
| Celkový koeficient přenosu tepla | U | 2.0 | W/m²K |
| Plocha povrchu | A | 0.5 | m² |
| Teplotní rozdíl | ΔT | 20 (35 °C okolní, 15 °C vnitřní) | K |
| Pasivní tepelná zátěž | Q | 20 | W |
Ve společnosti X-Meritan pomáháme našim zákazníkům vypočítat pasivní tepelnou zátěž tím, že poskytujeme hodnoty tepelného odporu pro naše materiály skříně a možnosti izolace. Doporučujeme také použití reflexních vrstev a tepelných mostů pro snížení pasivní tepelné zátěže. Naším cílem je zajistit přesný výpočet celkové chladicí zátěže, aby vybraný termoelektrický chladič nebyl poddimenzovaný ani předimenzovaný.
Výpočet chladicí zátěže není dokončen, dokud není započítán tepelný odpor rozhraní mezi TEC a chlazeným objektem. TEC neochlazuje objekt přímo; ochlazuje chladič na studené straně, který pak ochlazuje objekt vedením, konvekcí nebo zářením. Každé rozhraní zavádí tepelný odpor, který snižuje efektivní chladicí kapacitu. Nejběžnější ztráty na rozhraní jsou tepelný odpor materiálu tepelného rozhraní (TIM) mezi TEC a chladičem, tepelný odpor samotného chladiče a tepelný odpor tepelné cesty od chladiče na studené straně k objektu. Níže uvedená tabulka shrnuje typické hodnoty tepelného odporu pro běžné materiály rozhraní.
| Rozhraní | Typický tepelný odpor | Poznámky |
| Tepelné mazivo (TEC na chladič) | 0,1 - 0,5 °C/W | Závisí na tloušťce a kontaktním tlaku |
| Tepelná podložka (TEC k chladiči) | 0,5 - 2,0 °C/W | Jednodušší aplikace, ale vyšší odolnost |
| Chladič (přirozená konvekce) | 1,0 - 5,0 °C/W | Záleží na velikosti a designu ploutví |
| Chladič (nucený vzduch) | 0,2 - 1,0 °C/W | Vyžaduje ventilátor, ale nižší odpor |
| Tepelná cesta k objektu | 0,5 - 3,0 °C/W | Záleží na materiálu a geometrii |
V naší továrně poskytujeme termoelektrické chladiče s povrchovou úpravou optimalizovanou pro tepelný kontakt. Nabízíme také materiály tepelného rozhraní a podporu návrhu chladiče, abychom našim zákazníkům pomohli minimalizovat ztráty rozhraní. Naším cílem je zajistit, aby se chladicí kapacita TEC přenášela efektivně na chlazený objekt, aby systém splňoval své požadavky na tepelný výkon.
Koeficient výkonu (COP) je poměr chladicí kapacity (Qc) k elektrickému příkonu (Pin). Vyšší COP znamená, že TEC je účinnější a spotřebovává méně elektrické energie při stejném chladicím výkonu. COP termoelektrického chladiče závisí na teplotním rozdílu mezi teplou a studenou stranou, materiálu TEC a provozním proudu. S rostoucím teplotním rozdílem se COP snižuje. To znamená, že TEC, který je vybrán pro vysoký teplotní rozdíl, bude vyžadovat více energie a bude generovat více tepla, které musí být rozptýleno chladičem na horké straně. Níže uvedená tabulka ukazuje typické hodnoty COP pro termoelektrický chladič při různých rozdílech teplot.
| Teplotní rozdíl (ΔT) | Typický COP | Důsledky pro výběr TEC |
| 10 K | 1,5 - 2,0 | Vysoká účinnost, nízká spotřeba energie |
| 20 K | 0,8 - 1,2 | Střední účinnost |
| 30 K | 0,5 - 0,8 | Nižší účinnost, vyšší spotřeba |
| 40 K | 0,3 - 0,5 | Nízká účinnost, významný odvod tepla |
| 50 tis | 0,2 - 0,3 | Velmi nízká účinnost, může vyžadovat vícestupňovou TEC |
Ve společnosti X-Meritan poskytujeme křivky COP pro naše termoelektrické chladiče, aby si naši zákazníci mohli vybrat TEC, který pracuje s optimální účinností pro jejich teplotní rozdíl. Doporučujeme také použití vícestupňových TEC pro aplikace, které vyžadují velký teplotní rozdíl. Naším cílem je pomoci našim zákazníkům dosáhnout požadovaného chladicího výkonu s co nejnižší spotřebou energie.
Hodnocení dodavatele termoelektrických chladičů vyžaduje zaměření na výrobní kapacitu, výkonová data, kontrolu kvality a technickou podporu. Dodavatel musí mít schopnost vyrábět TEC podle požadovaných specifikací, včetně správných rozměrů, správného počtu párů a správného tepelného výkonu. Musí poskytovat kompletní údaje o výkonu, včetně Qc, COP, maximálního proudu a maximálního napětí při různých teplotních rozdílech. Musí mít systém kontroly kvality, který zajišťuje konzistentní výkon od jednotky k jednotce. A musí poskytovat technickou podporu, která zákazníkům pomůže s výpočtem chladicí zátěže a výběrem TEC. Níže uvedená tabulka shrnuje tato hodnotící kritéria.
| Hodnotící kritérium | Co hledat | Proč na tom záleží |
| Výrobní kapacita | Přesná montáž, zkušební zařízení | Zajišťuje kvalitu a konzistenci produktu |
| Údaje o výkonu | Qc, COP, Imax, Vmax při různých ΔT | Umožňuje přesný výběr |
| Kontrola kvality | ISO 9001, 100% testování | Zajišťuje konzistentní výkon |
| Technická podpora | Výpočet chladicí zátěže, výběr TEC | Pomáhá vybrat správný produkt |
| Spolehlivost | MTBF data, testování životnosti | Zajišťuje dlouhodobý výkon |
V naší továrně vyrábíme termoelektrické chladiče již více než deset let. Používáme přesné montážní a testovací zařízení, abychom zajistili, že každý TEC splňuje jeho specifikace. Poskytujeme kompletní údaje o výkonu, včetně Qc, COP a maximálního hodnocení. Jsme certifikováni ISO 9001 a na každé jednotce provádíme 100% testování. Náš technický tým je k dispozici, aby vám pomohl s výpočtem chladicí zátěže a výběrem TEC. Zveme vás, abyste nás ohodnotili podle těchto kritérií a považovali nás za svého partnera pro termoelektrické chladiče.

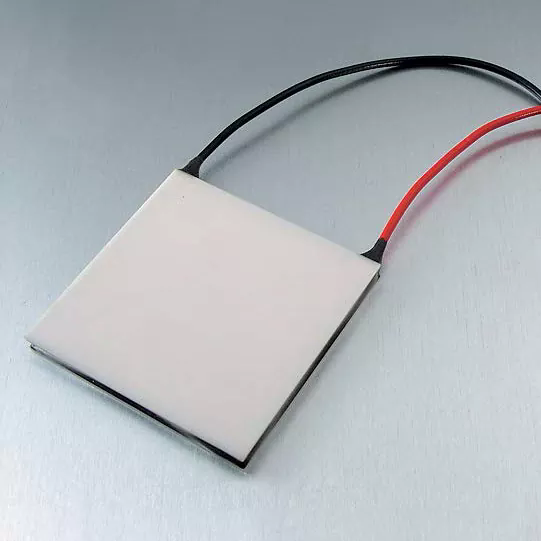

V následující tabulce jsou uvedeny klíčové parametry produktů pro naše termoelektrické chladiče. Tyto TEC jsou vhodné pro širokou škálu chladicích aplikací, včetně lékařských zařízení, laserových diod, bateriových sad a kompaktních krytů. Naše továrna může také vyrábět vlastní TEC pro splnění specifických požadavků.
| Parametr | Rozsah specifikace | Poznámky |
| Chladicí kapacita (Qc) | 5 W – 200 W | Při specifikovaném ΔT a proudu |
| Maximální proud (Imax) | 2 A - 15 A | Závisí na modelu |
| Maximální napětí (Vmax) | 5V - 24V | Závisí na modelu |
| Maximální teplotní rozdíl (ΔTmax) | 65 000–75 000 | V Imaxu, ve vakuu |
| Rozsah COP | 0,2 - 2,0 | Závisí na ΔT |
| Rozměry | 15 x 15 mm až 62 x 62 mm | Vlastní dostupné velikosti |
| Počet párů | 31-241 | Určuje chladicí výkon |
| Provozní teplota | -40°C až +80°C | Závisí na pájce a těsnění |
| MOQ | 10 kusů | U velkých zakázek možná dohoda |
| Dodací lhůta | 2 - 4 týdny | Záleží na množství a přizpůsobení |
V naší továrně vyrábíme naše termoelektrické chladiče, které splňují tyto a další specifikace. Chladicí výkon, rozměry a provozní teplotu můžeme přizpůsobit vašim specifickým požadavkům. Náš systém kontroly kvality zahrnuje kontrolu surovin, kontrolu během procesu a 100% závěrečné testování před odesláním. Naším cílem je poskytovat našim zákazníkům vysoce kvalitní termoelektrické chladiče, které splňují jejich požadavky na tepelný výkon.
Otázka 1: Jaký je rozdíl mezi aktivní a pasivní tepelnou zátěží?
Odpověď: Aktivní tepelná zátěž je teplo generované elektrickými součástmi uvnitř krytu, jako jsou ovladače, senzory a lasery. Pasivní tepelná zátěž je teplo, které vstupuje do krytu z vnějšího prostředí stěnami, víkem a otvory. Obojí musí být zahrnuto do výpočtu chladicí zátěže. U většiny kompaktních elektronických skříní je aktivní tepelná zátěž dominantní složkou. U velkých skříní se špatnou izolací může být pasivní tepelná zátěž významná.
Otázka 2: Jakou bezpečnostní rezervu bych měl přidat k výpočtu chladicí zátěže?
Odpověď: Obvykle se doporučuje bezpečnostní rozpětí 20 % až 30 %. Tato rezerva zohledňuje nejistoty ve spotřebě energie součástí, tepelném odporu rozhraní a stárnutí TEC. Pro kritické aplikace, jako jsou lékařské přístroje nebo laserové systémy, může být vhodná větší rezerva 50 %. Ve společnosti Fuzhou X-Meritan Technology Co., Ltd. vám můžeme pomoci určit vhodnou bezpečnostní rezervu pro vaši konkrétní aplikaci.
Otázka 3: Proč se COP snižuje s rostoucím teplotním rozdílem?
Odpověď: COP se snižuje s rostoucím teplotním rozdílem, protože TEC musí pracovat tvrději, aby čerpal teplo proti většímu teplotnímu gradientu. Zvyšuje se elektrický příkon a snižuje se chladicí kapacita, takže poměr chlazení k výkonu klesá. To je důvod, proč by měl být TEC zvolen pro skutečný rozdíl provozních teplot, nikoli pro maximální jmenovité hodnoty ΔT. Naše továrna poskytuje křivky COP, které ukazují účinnost při různých teplotních rozdílech.
Otázka 4: Mohu použít jednostupňový TEC pro velký teplotní rozdíl?
Odpověď: Jednostupňová TEC může dosáhnout maximálního teplotního rozdílu asi 65-75 K. Pro větší teplotní rozdíly je zapotřebí vícestupňová TEC. Vícestupňové TEC skládají dva nebo více stupňů pro dosažení většího celkového teplotního rozdílu, ale jsou méně účinné a dražší než jednostupňové TEC. Pokud vaše aplikace vyžaduje teplotní rozdíl větší než 70 K, poraďte se s naším technickým týmem, abyste určili nejlepší řešení.
Otázka 5: Jak vypočítám tepelný odpor mého chladiče?
Odpověď: Tepelný odpor chladiče závisí na jeho geometrii, materiálu a podmínkách proudění vzduchu. Obvykle je specifikován výrobcem chladiče ve °C/W. U přirozené konvekce je tepelný odpor vyšší než u nuceného vzduchu. Pro hrubý odhad může mít přirozený konvekční chladič s povrchem 0,1 m² tepelný odpor asi 3-5 °C/W. Pro přesné výsledky použijte údaje výrobce nebo proveďte tepelný test. V naší továrně vám můžeme pomoci vybrat chladič, který odpovídá tepelným požadavkům TEC.
Výpočet požadované chladicí zátěže je prvním a nejdůležitějším krokem při výběru termoelektrického chladiče. Chladicí zátěž je součtem aktivní tepelné zátěže, pasivní tepelné zátěže a případných dalších zdrojů tepla. Musí být pečlivě vypočítán, včetně tepelného odporu rozhraní a vlivu součinitele výkonu. Při dodržení metod výpočtu popsaných v tomto článku mohou inženýři vybrat TEC, který splňuje teplotní požadavky aplikace, bez zbytečných nákladů nebo složitosti. Ve Fuzhou X-Meritan Technology Co., Ltd. má naše továrna odborné znalosti a produkty, které podpoří vaše požadavky na termoelektrické chlazení. Poskytujeme kompletní údaje o výkonu, technickou podporu a vlastní návrhy, které vám pomohou dosáhnout nejlepšího tepelného řešení.
