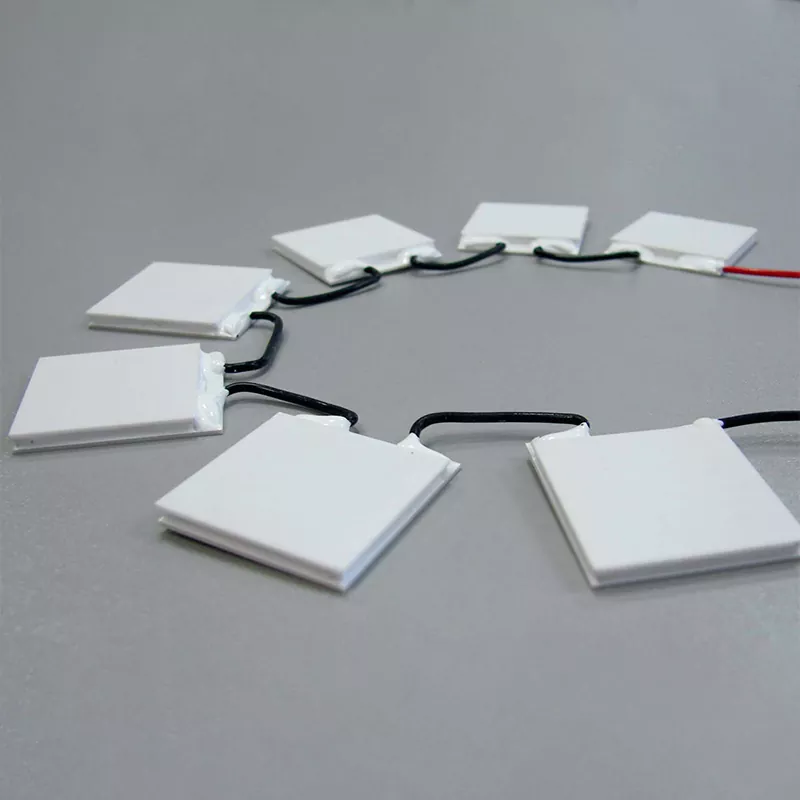

Chladiče TE s vysokou chladicí kapacitou pro průmysl

X-Meritan dodává termoelektrické chladiče (TEC) určené pro nepřetržité čerpání tepla v průmyslových zařízeních. Tyto moduly pracují na Peltierově jevu a neobsahují žádné kompresory, chladiva ani pohyblivé části. Používají se tam, kde je omezený přístup k údržbě, nejsou přijatelné vibrace nebo je vyžadována přesná regulace teploty.

Vysokokapacitní řada se zaměřuje na systémy se značným tepelným zatížením. Typické příklady zahrnují pole laserových diod, zařízení pro zpracování polovodičů a analytické přístroje, které generují konstantní tepelný výstup.

Ve vlastním zařízení vyrábíme vysokokapacitní chladiče TE pro průmyslové aplikace. To zahrnuje termoelektrickou přípravu materiálu, zpracování ingotů, krájení pelet, montáž modulů a závěrečné testování. Kontrola nad těmito kroky nám umožňuje upravit složení materiálu, geometrii pelet a výběr pájky tak, aby odpovídaly konkrétním provozním podmínkám.

Technické specifikace

Standardní moduly pokrývají řadu chladicích kapacit. V tabulce níže jsou uvedeny běžné parametry. K dispozici jsou vlastní konfigurace pro různá napětí, rozměry a požadavky na teplotu horké strany.

Specifikace jsou ověřovány na základě šarží pomocí tepelné zkušební stanice. Ke každé zásilce lze na vyžádání dodat zkušební protokol.

Důležitá poznámka k Qmax: Qmax se měří s nulovým teplotním rozdílem mezi teplou a studenou stranou. V reálném provozu je studená strana vždy chladnější než horká strana, takže skutečná kapacita tepelného čerpání je nižší. Například modul s jmenovitým výkonem 200 W Qmax může odebrat pouze 80 W, když je ΔT 30 K. Výběr musí být založen na skutečném provozním bodu, nikoli na samotném čísle Qmax.

Struktura a princip fungování

Chladiče TE s vysokou chladicí kapacitou pro průmyslové aplikace je polovodičové tepelné čerpadlo. Stejnosměrný proud přenáší teplo ze studené strany na horkou. Horká strana musí být připojena k chladiči nebo studené desce, aby se odvádělo čerpané teplo plus elektrický příkon. Pokud není horká strana efektivně chlazena, teplo proudí zpět na studenou stranu a čistý chladicí výkon klesá.

1. Keramické substráty

Vnější desky jsou vyrobeny z oxidu hlinitého nebo nitridu hliníku. Poskytují elektrickou izolaci a zároveň vedou teplo. Rovinnost povrchu je řízena tak, aby byl zajištěn dobrý tepelný kontakt se zdrojem tepla a chladičem. Mezi keramickým povrchem a montážním povrchem se doporučuje použít materiál tepelného rozhraní (TIM).

2. Polovodičové pelety a elektrody

Pelety teluridu bismutu typu N a typu P jsou spojeny v sérii stopami měděné elektrody. Počet a velikost pelet určuje napětí, proud a chladicí kapacitu modulu. Na měděných stopách používáme vícevrstvé pokovení, abychom zabránili oxidaci při dlouhodobém provozu.

3. Odmítání tepla na horké straně

Teplota horké strany je nejdůležitějším faktorem ovlivňujícím výkon TEC. Každých 10 °C zvýšení teploty horké strany typicky snižuje chladicí kapacitu o 5–10 % a snižuje maximální dosažitelnou ΔT. Pro vysokokapacitní moduly se doporučuje chlazení nuceným vzduchem, kapalinové chlazení nebo sestavy tepelných trubic. Pasivní chladiče zřídka postačují nad 100 W celkového odvodu tepla.

4. Obvodové těsnění

Vnitřní pole polovodičů obklopuje epoxidové těsnění odolné proti vlhkosti. Toto těsnění neposkytuje hermetické utěsnění, ale chrání pelety a elektrody před kondenzací a nečistotami ve vzduchu v normálním průmyslovém prostředí. Pro vysokou vlhkost, smývání nebo venkovní podmínky je nutné dodatečné zapouzdření.

Výroba a kontrola kvality

X-Meritan vyrábí moduly TEC interně. Výrobní sekvence je:

Termoelektrická příprava materiálových ingotů

Extruze a kostičky polovodičových pelet

Automatické umístění a pájení pelet

Metalizace keramického substrátu

Konečná montáž a elektrické zkoušky

Každá výrobní šarže je testována na vnitřní odpor, chladicí kapacitu a vizuální vady. Záznamy o zkouškách jsou udržovány pro sledovatelnost. 建议插入工厂实拍照片或产线流程图片

Testovací metody

Před sériovou výrobou jsou se zákazníkem dohodnuty aktuální zkušební normy a akceptační kritéria. Kontaktujte nás pro projednání vašich konkrétních požadavků.

Certifikace a shoda

Následující certifikace a prohlášení o shodě se aktuálně aktualizují.

● ISO 9001:2015 – Systém managementu kvality

● ISO 14001 – Systém environmentálního managementu

● Soulad s RoHS

● Soulad s nařízením REACH

● Označení CE (pokud existuje)

● certifikace UL (pokud existuje)

Na vyžádání poskytneme kopie platných certifikátů. Pro potvrzení aktuálního stavu nás prosím kontaktujte.

Možnosti přizpůsobení

Standardní moduly pokrývají mnoho úloh průmyslového chlazení. Pro velkoobjemové nebo specializované projekty nabízíme zakázkové inženýrství v následujících oblastech:

● Vlastní půdorys a výška

● Vysokoteplotní pájka a substráty pro Th > 150°C

● Vícestupňové moduly TEC pro větší teplotní rozdíly

● Předmontované chladiče nebo studené desky

● Integrované teplotní senzory (NTC nebo RTD)

● Speciální konfigurace vodičů nebo konektory

Typický vlastní projekt se řídí tímto procesem:

1. Zákazník poskytuje tepelnou zátěž, teplotu studené strany, okolní podmínky a prostorová omezení.

2. Naši technici simulují požadovaný modul a poskytnou doporučenou konfiguraci.

3. Vyrábíme vzorky pro ověření zákazníkem.

4. Po schválení přistoupíme k sériové výrobě.

Proč si inženýři vybírají moduly X-Meritan TEC

Namísto výčtu obecných výhod jsou zde uvedeny konkrétní schopnosti, které odlišují naše moduly:

Vlastní termoelektrické zpracování materiálu

Řídíme proces od surového ingotu až po hotové zařízení. To zahrnuje složení materiálu, velikost pelet a úrovně dopingu. Většina dodavatelů TEC nakupuje předem vyrobené pelety nebo destičky a pouze montuje moduly. Protože manipulujeme se samotným materiálem, můžeme upravit hodnotu ZT a optimalizovat pro konkrétní teplotní rozsahy.

Dávkové testování výkonu

Každá výrobní šarže je testována na Qmax, ΔTmax a vnitřní odpor. Testovací zprávy jsou k dispozici zákazníkům. To vám umožní ověřit, že moduly splňují vaše specifikace před jejich integrací do vašeho systému.

Zakázkové inženýrství bez minimálních pokut za objednávku

Mnoho dodavatelů vyžaduje velké minimální objednávky na vlastní rozměry nebo parametry. Udržujeme flexibilní plánování výroby, takže zakázkové projekty s mírnými objemy jsou proveditelné. Kontaktujte nás se svým požadavkem i v případě, že předpokládané roční množství je pouze několik set kusů.

Přímá komunikace s výrobním týmem

Když kontaktujete X-Meritan, mluvíte s inženýry, kteří mají přístup k výrobním datům a výsledkům testů. Tím se omezí přemisťování typické pro obchodní společnosti a zkracuje se cyklus vyhodnocování vzorků.

Typické aplikace

Moduly TEC s vysokou chladicí kapacitou se používají v prostředích, kde aktivní chlazení kapalinou není praktické nebo kde je vyžadována přesná regulace teploty.

Průmyslová elektronika a telekomunikace

Chlazení pro laserové diody a fotodetektory v systémech s optickými vlákny

Tepelný management pro venkovní telekomunikační skříně

Stabilizace teploty pro výkonové zesilovače a RF moduly

Polovodičová a laserová zařízení

Chlazení destičkových sklíčidel a procesních komor

Tepelné ovládání pro laserové popisovací a řezací hlavy

Stabilizace teploty pro optické lavice

Lékařské a analytické nástroje

PCR termocyklery a chlazení bloku vzorků

Regulace teploty pro úložné prostory pro činidla

Chlazení obrazových snímačů CCD a CMOS

Doprava a speciální vybavení

Chlazení pro LiDAR senzory v autonomních vozidlech

Systémy ventilace sedadel

Přenosné chlazené nádoby

Průvodce výběrem TEC

Chcete-li specifikovat vysokokapacitní TEC, připravte si následující informace, než nás budete kontaktovat:

Požadovaná chladicí zátěž (ve wattech) na studené straně. Jedná se o teplo generované komponentou, kterou potřebujete ochladit.

Zaměřte se na teplotu a toleranci studené strany. Například 25 °C ± 0,5 °C.

Maximální teplota horké strany, kterou můžete přijmout, na základě vašeho chladiče a okolních podmínek.

Rozsah okolních teplot, ve kterém bude systém fungovat.

Dostupný typ chladiče a tepelný odpor. Nucený vzduch, kapalinové chlazení nebo tepelná trubice.

Dostupné stejnosměrné napětí a maximální povolený odběr proudu.

Omezení prostoru pro instalaci: délka, šířka, výška a schéma montážních otvorů.

Požadavky na tepelné cykly: kolik cyklů za den, teplotní výkyvy a očekávaná životnost.

Podmínky prostředí: vlhkost, prach, vystavení chemikáliím nebo venkovní použití.

Jakmile tyto údaje poskytnete, můžeme vám doporučit konkrétní modul nebo navrhnout řešení na míru. Poskytneme také výkonové křivky ukazující chladicí kapacitu v závislosti na teplotním rozdílu pro doporučený provozní proud.

Často kladené otázky

Otázka: Jak mohu vybrat správnou TEC pro svou aplikaci?

Odpověď: Potřebujete znát tepelnou zátěž, která má být odstraněna (ve wattech), maximální povolenou teplotu pro chlazený předmět, okolní teplotu a dostupný výkon chladiče na horké straně. Poskytněte tyto hodnoty našim technikům a my vám doporučíme modul a provozní proud.

Otázka: Jaký je rozdíl mezi Qmax a skutečným chladicím výkonem?

A: Qmax je maximální kapacita tepelného čerpání, když je teplotní rozdíl mezi teplou a studenou stranou nulový. V reálném provozu je vždy teplotní rozdíl. Skutečná chladicí kapacita klesá se zvyšujícím se ΔT. Naše datové listy obsahují výkonové křivky pro různé provozní proudy.

Otázka: Může TEC selhat, pokud je horká strana příliš horká?

A: Ano. Maximální teplota horké strany je specifikována pro každý modul. Překročení této teploty může znehodnotit pájené spoje a zkrátit životnost modulu. Chladič horké strany vždy navrhujte tak, aby Th zůstal v rámci jmenovitého limitu za nejhorších okolních podmínek.

Otázka: Jak dlouho vydrží moduly TEC?

Odpověď: Moduly TEC nemají žádné pohyblivé části, takže mechanické opotřebení není faktorem. Tepelné cyklování však způsobuje napětí v pájených spojích a může nakonec vést ke zvýšenému vnitřnímu odporu. Vybrané vysokokapacitní konstrukce byly vyhodnoceny pomocí tepelných cyklických testů. Skutečná životnost cyklu závisí na teplotním rozsahu, proudu, rampové rychlosti, montážním namáhání a provozní vlhkosti. U kvalifikovaných projektů lze poskytnout testovací data.

Otázka: Poskytujete testovací data nebo zprávy o spolehlivosti?

A: Ano. Ke každé výrobní šarži můžeme poskytnout souhrn testovaných parametrů. U větších zakázek můžeme provést dodatečné testování spolehlivosti, jako je tepelné cyklování, skladování při vysoké teplotě a vystavení vlhkosti podle dohodnutých protokolů.

Otázka: Je epoxidové těsnění vodotěsné?

Odpověď: Ne. Standardní epoxidové těsnění je odolné proti vlhkosti, ale není hermetické. Pro aplikace s vysokou vlhkostí, kondenzací nebo přímým kontaktem s vodou je vyžadováno dodatečné zapouzdření nebo vlastní pouzdro.

Kontakt a technická podpora

Chcete-li požádat o doporučení nebo vzorek, uveďte následující informace:

● Tepelná zátěž, která má být odstraněna (W)

● Požadovaná teplota studené strany nebo teplotní rozdíl

● Rozsah okolních teplot

● Dostupné místo pro TEC a chladič

● K dispozici napájecí napětí

● Očekávané roční množství

Náš technický tým odpoví do jednoho pracovního dne. Poskytujeme vzorky pro hodnocení před objemovými objednávkami.
