Termoelektrické chladiče: Kompletní inženýrský průvodce polovodičovým tepelným managementem

Pochopení Peltierova jevu a architektury TEC

Provozní základ každéhoTermoelektrické chladičezařízení spočívá na jevu, který objevil Jean Charles Athanase Peltier v roce 1834. Když stejnosměrný proud prochází spojem tvořeným dvěma odlišnými polovodičovými materiály, jeden spoj absorbuje teplo, zatímco druhý jej uvolňuje. Tento reverzibilní přenos tepla – známý jako Peltierův jev – umožňuje jedinému modulu fungovat jako chladič nebo ohřívač jednoduše obrácením polarity vstupního proudu.

Chování studeného a horkého spojení

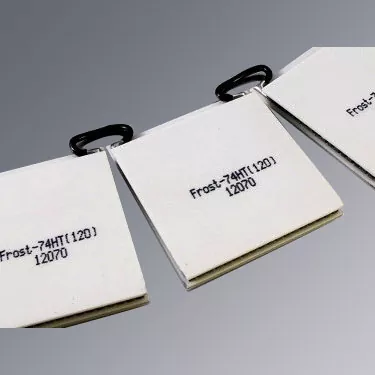

Uvnitř typického Peltierova modulu jsou desítky až stovky polovodičových pelet typu p a n uspořádány elektricky v sérii a tepelně paralelně. Pelety jsou vloženy mezi dva keramické substráty, které vedou teplo a zároveň poskytují elektrickou izolaci. Když stejnosměrný proud protéká z materiálu typu n do materiálu typu p, přechod absorbuje teplo a vytváří studenou stranu. Proud tekoucí z typu p do typu n uvolňuje teplo a tvoří horkou stranu.

Tato architektura vytváří teplotní rozdíl napříč modulem, který lze přesně modulovat úpravou velikosti proudu. Absence kompresorů, chladiv a pohyblivých částí odlišuje tuto technologii od konvenčních systémů komprese páry a nabízí výhody ve spolehlivosti, profilu hluku a flexibilitě tvarového faktoru.

Materiály a konstrukce

Telurid vizmutu (Bi₂Te₃) zůstává nejúčinnějším termoelektrickým materiálem pro provoz při teplotě blízké pokojové teplotě. Polovodičové pelety jsou pájeny mezi keramické desky typicky vyrobené z oxidu hlinitého (Al203) nebo nitridu hliníku (AlN). Kovová propojení spojují jednotlivé pelety do souvislého okruhu a dokončená sestava často není větší než několik čtverečních milimetrů až několik čtverečních centimetrů v závislosti na požadavcích na chladicí kapacitu.

Klíčové specifikace a kritéria výběru modulu

Výběr vhodného modulu vyžaduje pečlivé vyhodnocení tepelné zátěže, cílového teplotního rozdílu, dostupného prostoru a energetického rozpočtu. Samotné parametry datového listu nezaručují optimální výkon – inženýři musí modelovat provozní bod podle skutečných podmínek.

Kritické parametry datového listu

Čtyři parametry tvoří páteř každého rozhodnutí o výběru. Maximální chladicí výkon (Q_max) představuje schopnost tepelného čerpání při nulovém teplotním rozdílu. Maximální teplotní rozdíl (ΔT_max) udává největší dosažitelné teplotní rozpětí mezi teplou a studenou stranou při nulovém tepelném zatížení. Maximální proud (I_max) a maximální napětí (V_max) definují elektrickou provozní obálku.

Rozhodující je, že Q_max, ΔT_max a I_max nelze dosáhnout současně. Provoz modulu v blízkosti libovolného maxima způsobí pokles ostatních dvou parametrů. Výběr proto musí být založen na normalizovaných výkonnostních křivkách, které popisují chování ve skutečném cílovém provozním bodě.

Pokyny pro výběr řízený aplikací

Maximalizace účinnosti chlazení v praktických návrzích

Koeficient výkonu (COP) pro jednostupňové termoelektrické moduly obvykle spadá mezi 0,3 a 0,7, ačkoli dobře optimalizované systémy mohou tento rozsah překročit, pokud je teplotní rozdíl malý. Špatně navržené implementace často klesnou pod 0,2. Rozdíl mezi těmito výsledky závisí na třech konstrukčních pákách.

Strategie dimenzování: Záměrné nadměrné dimenzování

Snad nejvíce neintuitivní, ale přesto nejpůsobivější postup zahrnuje výběr modulu s maximální chladicí kapacitou čtyř až šestinásobkem skutečného tepelného zatížení a jeho provoz pouze na 20–35 % maximálního proudu. Tento přístup minimalizuje tepelné ztráty Joule, které rostou s druhou mocninou proudu, a přitom stále poskytuje požadované tepelné čerpání. Modul běží chladněji, vydrží déle a spotřebovává méně energie pro stejný tepelný úkol.

Odmítání tepla na horké straně

Horká strana Peltierova modulu musí odmítat nejen čerpanou tepelnou zátěž, ale i samotný elektrický příkon. Celkový odvod tepla se rovná chladicí zátěži plus spotřebované elektrické energii. Poddimenzování chladiče horké strany nutí studenou stranu pracovat proti zvýšenému okolnímu prostředí, což snižuje výkon a zrychluje degradaci. Kapalinové chlazení nebo vysoce účinné chladiče s nuceným oběhem vzduchu jsou často nezbytné, když tepelné zatížení překročí několik wattů.

Kontrolní strategie

Přesný PID regulátor spárovaný se snímačem teploty s vysokým rozlišením umožňuje stabilitu nastavené hodnoty v rozmezí ±0,1 °C nebo lepší. Ovladač moduluje proud do modulu spíše než jej plně zapínat a vypínat, čímž se vyhýbá tepelnému cyklickému namáhání a zlepšuje stabilitu v ustáleném stavu.

Krajina průmyslových a lékařských aplikací

Jedinečná kombinace polovodičového provozu, milisekundové odezvy a schopnosti chlazení pod okolním prostředím vedla k přijetí v pozoruhodně rozmanitém souboru průmyslových odvětví. Každá aplikace využívá jinou podmnožinu výhod, které nabízíTermoelektrické chladiče.

Komunikace z optických vláken a fotonika

Optické transceivery, laserové diody a pumpové lasery vyžadují stabilitu vlnové délky, která je přímo vázána na teplotu přechodu. Posun dokonce o zlomek stupně může způsobit posun vlnové délky nad specifikační limity. Termoelektrické moduly udržují teplotu laseru v rozmezí ±0,1 °C, čímž zajišťují stabilní výkon při kolísání okolního prostředí.

Lékařská diagnostika a vědy o živé přírodě

Přístroje pro polymerázovou řetězovou reakci (PCR) závisí na rychlém a přesném tepelném cyklování mezi teplotami denaturace, žíhání a prodloužení. Peltierem řízené termocyklery dosahují rychlosti ohřevu přesahující 20 °C za sekundu a rychlosti ochlazování nad 5 °C za sekundu, což umožňuje rychlejší diagnostický obrat. Teplotní stejnoměrnost na 96jamkové destičce může být udržována v rozmezí ±0,1 °C.

Lékařské laserové systémy – včetně CO₂, YAG, diodových a vláknových laserů – spoléhají na termoelektrickou stabilizaci pro ochranu optických součástí a zachování kvality paprsku. Pevná povaha TEC umožňuje integraci do kompaktních násadců a laserových hlav namontovaných na konzole bez vibrací, které by narušovaly optické vyrovnání.

Automotive Sensing a LiDAR

Automobilové systémy LiDAR využívají laserové diody, jejichž vlnová délka se mění s teplotou. TEC stabilizují tyto laserové zdroje proti extrémním teplotním výkyvům pod kapotou, přičemž zachovávají přesnost detekce a dosah. Absence pohyblivých částí je zvláště cenná v automobilovém prostředí s vysokými vibracemi.

Průmyslová přístrojová a analytická zařízení

Analytické přístroje, zařízení na výrobu polovodičů a analyzátory prostředí používají termoelektrické řízení teploty pro úpravu vzorku, chlazení detektoru a stabilizaci referenčního bodu. Chladicí desky a sestavy kapalina-kapalina poskytují tepelnou stabilitu požadovanou pro opakovatelná měření v prostředích řízení procesů.

Instalace, pohon a ochrana životního prostředí

Správná instalace a elektrický pohon jsou zásadní pro dosažení jmenovitého výkonu a zajištění dlouhé životnosti modulu. Mnoho předčasných poruch pramení spíše z chyb při montáži a provozu, kterým se lze vyhnout, než z přirozených omezení produktu.

Montáž a tepelné rozhraní

Rovnost kontaktního povrchu mezi modulem, chladičem a studenou deskou by měla být lepší než ±0,02 mm. Tenká stejnoměrná vrstva vysoce kvalitního tepelného maziva – přibližně 0,02 mm až 0,1 mm silná – musí být aplikována na horké i studené plochy, aby se minimalizoval kontaktní tepelný odpor.

Šrouby by měly být utahovány diagonálně po etapách. Doporučená komprese se pohybuje od 150 do 300 kPa (přibližně 10 až 21 kg/cm²). Nadměrný nebo nerovnoměrný tlak může zlomit křehký keramický substrát a poškodit vnitřní polovodičové pelety.

Požadavky na napájecí zdroj

DC regulovaný napájecí zdroj s méně než 10% zvlněním je povinný. Upřednostňuje se pohon konstantním proudem nebo regulace napětí PWM před přímým tvrdým startováním na plné napětí, které může zatěžovat modul a zkracovat životnost. Při přepínání mezi režimy vytápění a chlazení je třeba použít obrácenou polaritu až poté, co se modul vrátí na pokojovou teplotu – obvykle po 10 až 15 minutách ochlazení.

Kondenzace a ochrana životního prostředí

Provoz pod okolním rosným bodem způsobí kondenzaci na studené straně. Pronikání vlhkosti může časem zhoršit tepelný výkon a způsobit korozi vnitřních spojů. Ochranná opatření zahrnují tepelně izolační obaly, těsnění zalévací hmoty, hydrofobní nátěry a navržené drenážní kanály. Pokud modul není zcela zapouzdřen, je třeba se vyhnout použití v prostředí s korozivními plyny.

Údržba, životnost a prevence poruch

Termoelektrické chladiče jsou ze své podstaty spolehlivá zařízení se střední dobou mezi poruchami často uváděnou v rozmezí 100 000 až 200 000 hodin za příznivých podmínek. Skutečná životnost však silně závisí na amplitudě tepelného cyklování, aktuálním profilu pohonu a faktorech prostředí.

Rutinní kontrolní postupy

• Kontrolujte stav tepelného maziva každých šest měsíců; aplikujte znovu, pokud zaznamenáte vysychání nebo praskání.
• Vyčistěte žebra chladiče na horké straně stlačeným vzduchem, abyste zachovali proudění vzduchu a schopnost odvodu tepla.
• Ověřte teplotní stabilitu během provozu – rostoucí kolísání může znamenat zhoršení tepelného rozhraní nebo únavu modulu.
• Sledujte odběr proudu v pracovním bodě; rostoucí proud při stejném tepelném zatížení naznačuje zvýšení vnitřního odporu.

Běžné poruchové režimy

Dominantním degradačním mechanismem zůstává tepelné napětí z opakovaného cyklování mezi horkými a studenými stavy. Únava pájeného spoje a praskání polovodičových pelet se mohou vyvinout po stovkách tisíc cyklů, pokud jsou teplotní výkyvy velké. Provoz modulu při nižších proudových zlomcích a zachování stabilních tepelných rozhraní výrazně prodlužuje životnost.

Poruchám souvisejícím s vlhkostí – včetně koroze a elektrického zkratu – lze předejít správným těsněním a řízením kondenzace. V aplikacích, kde studená strana funguje pod rosným bodem, není robustní ochrana proti vlhkosti volitelná, ale nezbytná pro spolehlivý dlouhodobý provoz.
