NTC termistor pro optickou komunikaci

X-Meritan vyrábí NTC termistor pro optickou komunikaci používaný pro snímání teploty v optických transceiverech, včetně tvarových faktorů SFP, QSFP a CFP. Tyto komponenty jsou umístěny blízko laserové diody nebo uvnitř regulační smyčky TEC, aby poskytovaly teplotní zpětnou vazbu v reálném čase. Hodnota odporu se předvídatelně mění s teplotou, což umožňuje řídicímu obvodu udržovat stabilní pracovní bod laseru.

Přesné sledování teploty v optických modulech není pohodlnou funkcí. U mnoha DFB laserů se vlnová délka laseru posune přibližně o 0,1 nm na stupeň Celsia. Posun teploty o několik stupňů může posunout výstup mimo přijatelné kanálové okno v systémech DWDM. NTC termistor pro optickou komunikaci poskytuje zpětnovazební signál, který ovladač TEC používá ke korekci tohoto driftu.

Jak NTC termistor funguje v optickém modulu

NTC termistor pro optickou komunikaci je obvykle připojen ke stejnému držáku jako laserová dioda nebo je připojen ke studené straně TEC. Při změně teploty laseru se odpor termistoru mění podle nelineární křivky definované hodnotou R25 a konstantou B. Řídicí obvod měří tento odpor, převádí jej na hodnotu teploty a upravuje proud TEC tak, aby se laser vrátil na cílovou teplotu.

Vztah mezi odporem a teplotou se řídí standardní rovnicí:

R(T) = R25 × exp[ B × (1/T - 1/298,15)]

Kde T je v Kelvinech a B je materiálová konstanta. Pro aplikace optických modulů jsou běžné hodnoty B25/50 mezi 3380 K a 3950 K. Volba závisí na očekávaném rozsahu provozních teplot a rozlišení požadovaném řídicím obvodem.

Technické parametry

Níže uvedená tabulka uvádí standardní konfigurace dostupné od X-Meritan. Vlastní hodnoty jsou možné pro objemové projekty.

Všechny hodnoty jsou ověřeny ve výrobě. Pro každou šarži lze dodat úplnou zkušební zprávu s měřením odporu a hodnoty B.

Důležitá poznámka k vlastnímu ohřevu: Proud měření přes NTC musí být dostatečně nízký, aby výkon rozptýlený v termistoru nezvýšil jeho teplotu o více než 0,1 °C. Pro 10 kΩ NTC se ztrátovým faktorem 1,5 mW/°C to znamená, že měřicí proud by měl zůstat pod přibližně 120 µA. Překročení této hodnoty způsobí, že termistor načte vyšší teplotu, než je skutečná teplota laseru, což může vést k přechlazení regulační smyčky.

Fyzický návrh a montáž

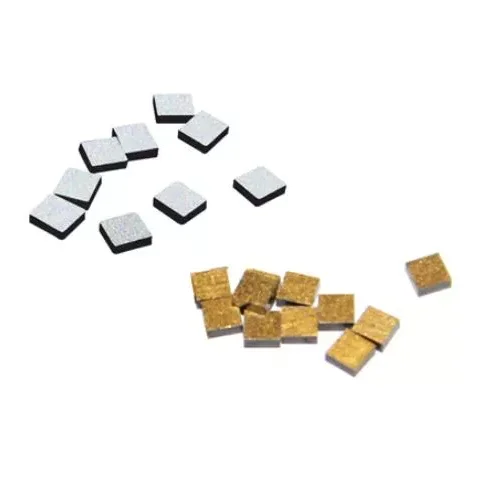

X-Meritan dodává termistor NTC pro optickou komunikaci ve formě holého čipu, s Au nebo Ag elektrodami, vhodnými pro spojování drátů nebo pájení na keramické podložky. Rozměry čipu jsou typicky v rozsahu 0,5 mm x 0,5 mm až 1,0 mm x 1,0 mm, s tloušťkou od 0,2 mm do 0,5 mm. Tento malý půdorys umožňuje umístění přímo vedle laserové diody, aniž by došlo k interferenci s optickou dráhou.

Pro zákazníky, kteří upřednostňují předmontovanou součástku, může být čip namontován na malý nosič z oxidu hlinitého nebo nitridu hliníku s olověnými dráty. S touto verzí se snadněji manipuluje na ručních montážních linkách a zjednodušuje proces lepení.

Povrch elektrody je určen pro lepení Au drátem nebo PbSn/AuSn pájení. Konkrétní metalizace se volí na základě montážního postupu zákazníka. Pro každý typ elektrody poskytujeme datové listy s doporučenými parametry lepení.

Doba odezvy a tepelná vazba

Tepelná časová konstanta holého čipu NTC je obvykle pod 1 sekundu, když je namontován pomocí tenké vrstvy tepelného lepidla nebo pájky. V klidném vzduchu bez montáže je časová konstanta vyšší. U aplikací s optickými moduly musí být NTC tepelně spojen se stejným povrchem jako laserová dioda nebo studená deska TEC. Silná čára lepidla nebo vzduchová mezera zpomalí odezvu a způsobí teplotní posun mezi snímačem a laserem.

NTC čip doporučujeme osadit tepelně vodivým lepidlem nebo pájecím předliskem. Tloušťka spojovací vrstvy by měla být řízena na méně než 25 µm. To zajišťuje, že NTC sleduje teplotu laseru s minimálním zpožděním, což je kritické pro řídicí smyčky TEC pracující s aktualizačními frekvencemi nad 10 Hz.

Stabilita a dlouhodobý drift

NTC termistor pro optickou komunikaci může v průběhu času vykazovat malý posun odporu, zejména při provozu za zvýšených teplot. Naše složení materiálu a pasivace elektrod snižují tento posun na úroveň, která neovlivňuje výkon optického modulu během typické 10leté životnosti. Níže uvedená tabulka ukazuje očekávaný posun za různých podmínek skladování na základě interního testování spolehlivosti.

Tyto hodnoty jsou založeny na zrychleném testování a nejsou zárukou. Skutečný posun závisí na montážním namáhání, vlhkosti a provozním proudu. U kvalifikovaných projektů můžeme poskytnout podrobnou zprávu o spolehlivosti.

Výroba a kontrola kvality

Čipy NTC jsou vyráběny v našem vlastním zařízení pomocí technik zpracování keramiky. Výrobní tok zahrnuje přípravu prášku, odlévání pásky, tisk elektrod, slinování, kostkování a konečné elektrické testování. Materiálové složení kontrolujeme interně, což umožňuje úpravu hodnoty B a odporových charakteristik.

Každá šarže je testována na:

● Odolnost při 25°C pomocí přesné lázně s konstantní teplotou

● Hodnota B vypočtená z měření odporu při 25°C a 50°C

● Vizuální kontrola při zvětšení

● Izolační odpor

● Volitelné tepelné cyklování na přání zákazníka

Testovací data jsou archivována a mohou být zpřístupněna s každou zásilkou. Podporujeme také postupy vstupní kontroly specifické pro zákazníka.

Průvodce výběrem

Chcete-li vybrat správný termistor NTC pro váš optický modul, zvažte následující faktory:

1. Hodnota R25

Běžné hodnoty jsou 10 kΩ a 100 kΩ. Nižší hodnoty odporu odebírají více měřicího proudu, ale jsou méně citlivé na šum. Vyšší hodnoty odporu se snáze měří pomocí jednoduchých obvodů ADC. Volba často závisí na IC řadiče TEC použitém v modulu. Mnoho laserových ovladačů a čipů regulátoru TEC je optimalizováno pro specifický rozsah odporu NTC, typicky 10 kΩ nebo 50 kΩ.

2. Hodnota B

Hodnota B určuje, jak moc se mění odpor na stupeň. Vyšší hodnota B poskytuje větší změnu odporu na stupeň, což může zlepšit rozlišení teploty. Velmi vysoká hodnota B však také znamená, že při nízkých teplotách se odpor stává velmi vysokým, což může překročit vstupní rozsah měřicího obvodu. B25/50 = 3435 K je běžný kompromis pro optické moduly pracující od -10°C do +75°C.

3. Tolerance

Tolerance odporu a tolerance hodnoty B přímo ovlivňují přesnost měření teploty. Tolerance odporu ±1 % kombinovaná s tolerancí hodnoty B ±1 % má za následek počáteční teplotní chybu přibližně ±0,3 °C při 25 °C. U aplikací DWDM, kde stabilita vlnové délky musí být v rozmezí ±0,01 nm, může být tato chyba příliš velká. Kalibrační krok ve firmwaru modulu může kompenzovat počáteční toleranci, ale tolerance musí být dostatečně těsná, aby kalibrace zůstala platná v provozním rozsahu.

4. Balení a lepení

NTC se musí vejít do dostupného prostoru uvnitř optického modulu. Holé čipy nabízejí nejmenší půdorys, ale vyžadují připojení drátem nebo zařízení pro připojení matrice. Předmontované čipy na keramických nosičích zjednodušují montáž, ale přidávají výšku. Můžeme poskytnout obě možnosti a poradit s nejlepší volbou pro vaši výrobní linku.

5. Samozahřívání

Měřicí proud musí být udržován na nízké úrovni. Pro 10 kΩ NTC se ztrátovým faktorem 1,5 mW/°C je maximální měřicí proud pro 0,1°C samozahřívání přibližně 120 µA. Pokud váš TEC regulátor používá vyšší proud, zvažte nižší odpor NTC nebo větší čip s vyšším rozptylovým faktorem.

Pokud si nejste jisti, které parametry zvolit, uveďte číslo dílu regulátoru TEC a rozsah cílové teploty. Můžeme doporučit kompatibilní konfiguraci NTC.

Typické aplikace

Optické transceivery SFP a QSFP

Termistory NTC se používají uvnitř modulu ke sledování teploty laseru. Signál se přivádí do řídicí jednotky TEC, která udržuje laser na pevné teplotě, typicky 25 °C nebo 45 °C v závislosti na konstrukci laseru.

DWDM a koherentní moduly

U laserů s úzkou šířkou čáry a stabilních vlnových délek je přesnost NTC rozhodující. Řídicí smyčka musí udržovat teplotu v rozmezí ±0,1°C, aby vlnová délka byla v rámci specifikované mřížky kanálu.

Podmontky laserové diody

V balíčcích s holou laserovou diodou je NTC připojen ke stejnému držáku jako laserový čip. To poskytuje přímé snímání teploty bez dodatečné tepelné hmoty.

Telekomunikační základnové stanice a venkovní vybavení

NTC termistory se také používají v obvodech monitorování teploty venkovních optických zesilovačů a transceiverů, kde mohou být velké výkyvy okolní teploty.

Často kladené otázky

Otázka: Jaký je rozdíl mezi hodnotou R25 a B?

A: R25 je odpor při 25°C. Hodnota B popisuje, jak se odpor mění s teplotou. Oba parametry jsou potřebné pro výpočet odporu při jakékoli jiné teplotě. Vyšší hodnota B znamená, že při dané změně teploty se odpor mění více.

Otázka: Jak převedu odpor na teplotu ve svém firmwaru?

A: Nejjednodušší metodou je použití vyhledávací tabulky generované z hodnot R25 a B pomocí Steinhart-Hartovy rovnice nebo zjednodušené B rovnice. Mnoho integrovaných obvodů řadičů TEC má vestavěné převodní algoritmy. Můžeme poskytnout tabulku koeficientů pro váš konkrétní NTC.

Otázka: Mohu použít ±5% toleranci NTC v modulu DWDM?

Odpověď: Záleží na vašem postupu kalibrace. Tolerance odporu ±5% kombinovaná s tolerancí ±1% B má za následek teplotní chybu větší než ±1°C před kalibrací. Pokud vaše výrobní linka provádí jednorázovou kalibraci při známé teplotě, lze počáteční ofset odstranit. Ale tolerance B stále ovlivňuje přesnost sklonu. Pro DWDM doporučujeme alespoň ±1% odpor a ±0,5% B hodnotu.

Otázka: Proč záleží na samozahřívání, když měřící proud je jen několik set mikroampérů?

Odpověď: I malé proudy mohou zahřát termistor nad okolní teplotu. Proud 100 µA skrz 10 kΩ NTC rozptýlí 0,1 mW. Při ztrátovém faktoru 1,5 mW/°C to způsobí nárůst teploty o 0,067°C. V přísně kontrolovaném laserovém modulu může být tento posun významný. Měřicí obvod by měl používat nejnižší praktický proud.

Otázka: Poskytujete vlastní hodnoty B nebo hodnoty odporu?

A: Ano. Můžeme upravit materiálové složení tak, abychom dosáhli vlastních hodnot B v rozsahu 3000 K až 4500 K, a můžeme prověřit konkrétní hodnoty odporu s úzkými tolerancemi. Platí minimální objednací množství.

Otázka: Lze NTC namontovat přímo na laserový čip?

A: Obvykle ne. NTC se montuje na spodní montáž nebo studenou stranu TEC, nikoli na laserovou fasetu. Přímý kontakt s laserovým čipem by mohl způsobit elektrické problémy nebo problémy s tepelnou hmotností. Doporučujeme namontovat NTC co nejblíže k laseru, ale elektricky izolovat.

Kontakt a technická podpora

Chcete-li požádat o vzorky nebo podrobné doporučení, uveďte následující:

● Číslo dílu regulátoru TEC nebo měřicí proud

● Cílová teplota laseru

● Požadovaná přesnost teploty

● Dostupné místo pro NTC

● Způsob montáže (spojování drátem, pájení, epoxid)

● Očekávaný roční objem

Odpovídáme do jednoho pracovního dne a můžeme poskytnout vzorky k vyhodnocení.
