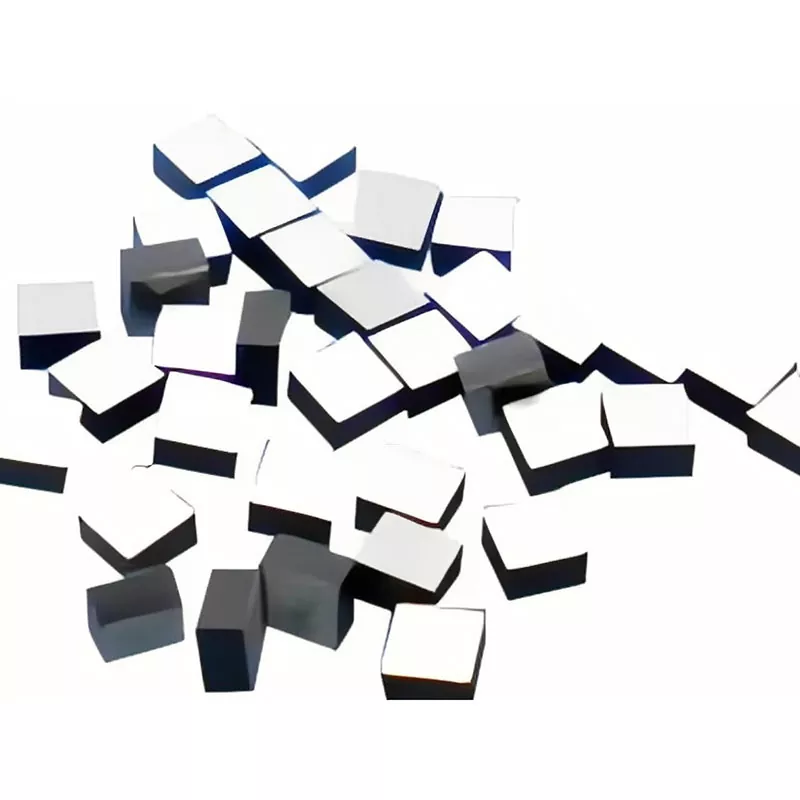

Vysoce přesný NTC termistorový čip

NTC termistory používají charakteristiku záporného teplotního koeficientu, což znamená, že jejich odpor se mění se změnami teploty. Ve snímacím obvodu lze změnu odporu převést na informace o teplotě pro monitorování a řízení.

U čipových aplikací výběr R25, hodnoty B, tolerance odporu, rozměrů čipu a struktury elektrody přímo ovlivňuje přizpůsobení a sestavení obvodu. R25 označuje jmenovitý odpor při 25°C, zatímco hodnota B popisuje odporově-teplotní charakteristiku termistoru.

Vysoce přesný termistorový čip NTC je určen pro aplikace, kde je třeba umístit snímací prvek blízko součástky citlivé na teplotu a zároveň zachovat malý prostor.

Technické parametry

Následující modely představují dostupné specifikace produktu. Elektrické hodnoty a rozměry by měly být zvoleny podle požadovaných charakteristik obvodu a způsobu montáže.

Další dostupné rozsahy

Malá velikost

Vysoce přesný termistorový čip NTC je k dispozici v kompaktních strukturách pro aplikace, kde by běžný zabalený teplotní senzor zabíral příliš mnoho místa. Vybrané modely v aktuální řadě mají rozměry pouhých 0,45 × 0,45 mm, přičemž přizpůsobené rozměry čipu lze vyhodnotit ze zákaznických výkresů nebo vzorků.

Malá struktura čipu je vhodná pro umístění snímacího prvku v blízkosti optických, elektronických nebo jiných součástek citlivých na teplotu. Konečné rozměry by měly být potvrzeny podle požadovaných elektrických charakteristik a procesu montáže.

Lepení drátu

Čip může být dodán se zlacenými nebo postříbřenými elektrodami pro drátové spojení. V závislosti na konfiguraci elektrody a procesu montáže lze podporovat zlaté, hliníkové a stříbrné drátové spoje.

Tato struktura je vhodná pro kompaktní hybridní moduly a další sestavy, kde je třeba termistor integrovat přímo do snímací oblasti. Materiál elektrody a požadavky na lepení lze potvrdit během hodnocení vzorku.

Drátově propojitelné NTC termistory se také používají v aplikacích kompaktních optických transceiverů, kde je snímací prvek umístěn v blízkosti optických komponent citlivých na teplotu.

Odolnost a hodnota B

Odpor a hodnota B by měly být vybrány jako odpovídající kombinace a nikoli jako zcela nezávislé parametry. Dostupný rozsah odporu je 1kΩ až 1000kΩ, zatímco rozsah hodnot B je 3200K až 4500K.

Pro návrh obvodu by se měl jmenovitý odpor při 25 °C, hodnota B, tolerance a požadovaný rozsah snímání posuzovat společně. K dispozici jsou standardní kombinace a nestandardní požadavky lze vyhodnotit na základě aplikace.

Hodnota B je normálně specifikována společně s jejím referenčním teplotním rozsahem, jako je B25/50 nebo B25/85, takže přesná definice by měla být potvrzena v příslušné specifikaci produktu před kalibrací okruhu. Komerční čipová NTC produktová data od hlavních výrobců podobně specifikují hodnoty R25 a B s definovanými referenčními teplotami.

Tolerance odporu

Vybrané modely lze dodat s možností tolerance odporu ±0,5 % a ±1 %. Tato specifikace popisuje přípustnou odchylku nominální hodnoty odporu a neměla by být uváděna jako celková přesnost měření teploty.

U obvodů citlivých na teplotu může konečný výsledek měření teploty ovlivnit tolerance odporu, tolerance B-hodnoty, návrh obvodu, metoda kalibrace a provozní podmínky. Požadovaná tolerance by proto měla být zvolena podle kompletního snímacího systému.

Tepelná odezva

Tepelná časová konstanta uvedených modelů je ≤2 s nebo ≤3 s, v závislosti na struktuře čipu a modelu. Menší tepelná časová konstanta obecně znamená, že termistor rychleji dosáhne tepelné rovnováhy s okolními podmínkami.

Skutečná odezva v sestaveném modulu také závisí na způsobu montáže, tepelné vazbě, okolních materiálech a proudění vzduchu. Z tohoto důvodu by měla být specifikace čipu vyhodnocena společně se skutečnou strukturou instalace.

Aplikace

Optická komunikace

Vysoce přesný termistorový čip NTC lze integrovat do optických komunikačních modulů a optických transceiverů pro monitorování teploty. Jeho kompaktní konstrukce umožňuje umístění snímacího prvku v blízkosti optických komponent citlivých na teplotu bez přidání konvenčního externího senzorového balíčku.

To je zvláště důležité v optických sestavách, kde je dostupný instalační prostor omezený a změny teploty je třeba monitorovat v blízkosti řízené součásti. Drátově propojitelné NTC termistory se specificky používají pro snímání teploty v konstrukcích optických transceiverů.

Lékařské vybavení

Kompaktní čipy NTC lze integrovat do lékařských přístrojů a laboratorních zařízení, kde se prvek pro snímání teploty musí vejít do omezené oblasti instalace. Různé hodnoty odporu, hodnoty B a možnosti tolerance umožňují sladění součásti s různými snímacími obvody.

Konečná specifikace by měla být vybrána podle požadovaného teplotního rozsahu, charakteristik obvodu, způsobu instalace a příslušných požadavků na zařízení.

Automobilový radar

Automobilové radarové moduly obsahují kompaktní elektronické komponenty, které mohou vyžadovat monitorování teploty během provozu. Malý tvarový faktor čipu NTC umožňuje integraci snímání teploty do elektronických sestav s vysokou hustotou.

Pro automobilové aplikace by měla být před výběrem konečného modelu potvrzena požadovaná provozní teplota, charakteristiky odporu, tolerance, mechanická struktura a požadavky na spolehlivost.

Laboratorní vybavení

Čip lze také použít v laboratorních a testovacích zařízeních, kde je vyžadován kompaktní prvek pro snímání teploty. Odpor a hodnotu B lze zvolit podle snímacího obvodu, přičemž rozměry čipu lze uvažovat společně s dostupným instalačním prostorem.

U prototypů nebo přizpůsobených zařízení může X-Meritan před výrobou vyhodnotit požadavky na základě výkresů nebo vzorků zákazníků.

Přizpůsobení

Elektrické parametry

Vysoce přesný termistorový čip NTC lze vyhodnotit z hlediska přizpůsobených elektrických požadavků. Dostupné hodnoty odporu pokrývají 1kΩ až 1000kΩ, s hodnotami B od 3200K do 4500K. Pro vybrané specifikace jsou k dispozici možnosti tolerance odporu ±0,5 % a ±1 %.

Při požadavku na přizpůsobený model mohou zákazníci poskytnout požadované R25, hodnotu B, toleranci, provozní podmínky a cílovou aplikaci. Tyto parametry pomáhají určit, zda lze použít existující model nebo zda je třeba vyhodnotit novou specifikaci.

Rozměry čipu

Rozměry čipu lze vyhodnotit podle dostupného instalačního prostoru a procesu montáže. Stávající modely zahrnují kompaktní struktury, jako jsou 0,45 × 0,45 × 0,20 mm a 0,45 × 0,45 × 0,25 mm.

U nestandardních rozměrů může X-Meritan zkontrolovat zákaznické výkresy nebo vzorky a potvrdit dosažitelnou strukturu spolu s požadovanými elektrickými parametry.

Možnosti elektrod

Pro různé požadavky na lepení jsou k dispozici možnosti pozlacených nebo postříbřených elektrod. Materiál elektrody by měl být vybrán společně s určeným materiálem drátu a procesem lepení.

Během vývoje vzorku lze před hromadnou výrobou zkontrolovat strukturu elektrody, způsob lepení, rozměry čipu a elektrické charakteristiky.

Výroba a podpora vzorků

X-Meritan vyrábí materiály a součástky související s polovodičem a poskytuje výrobní podporu pro elektronické součástky na míru. Dostupné výrobní zařízení zahrnuje vibrační souřadnicové stroje, svářečky, automatické balicí stroje a zařízení pro přesné řezání.

U přizpůsobených NTC termistorových čipů lze výrobu hodnotit ze vzorků nebo výkresů zákazníků. Před hromadnou výrobou lze použít fázi potvrzení vzorku k ověření rozměrů, elektrických parametrů, požadavků na elektrody a kompatibility sestavy.

Tento proces dává zákazníkům definovaný bod ke kontrole produktu s ohledem na jejich aplikační požadavky před uvolněním větší výrobní zakázky.

FAQ

Jaké hodnoty odporu a B jsou k dispozici?

Dostupný rozsah odporu je 1kΩ až 1000kΩ, s hodnotami B od 3200K do 4500K. Standardní modely zahrnují hodnoty odporu 5kΩ, 10kΩ, 20kΩ, 30kΩ, 47kΩ, 50kΩ a 100kΩ.

Jaká tolerance odporu je k dispozici?

Vybrané specifikace jsou k dispozici s tolerancí odporu ±0,5 % a ±1 %. Požadovaná tolerance by měla být zvolena podle požadavků na okruh a snímání teploty.

Lze čip spojit drátem?

Ano. K dispozici jsou pozlacené nebo postříbřené elektrody. Spojení zlatých, hliníkových a stříbrných drátů lze hodnotit podle konfigurace elektrody a procesu montáže.

Jaká je nejmenší dostupná velikost čipu?

Produktová řada zahrnuje kompaktní modely jako 0,45 × 0,45 × 0,20 mm a 0,45 × 0,45 × 0,25 mm. Přizpůsobené rozměry lze vyhodnotit ze zákaznických výkresů nebo vzorků, přičemž konečná velikost závisí na požadovaných elektrických a konstrukčních specifikacích.

Ano. X-Meritan dokáže vyhodnotit přizpůsobený odpor, hodnotu B, rozměry, toleranci a požadavky na elektrody. Jako základ pro hodnocení produktu a potvrzení vzorku lze použít zákaznické výkresy nebo vzorky.

Jak mám vybrat NTC termistorový čip?

Začněte s požadovaným odporem při 25 °C, hodnotou B, rozsahem snímání teploty, tolerancí odporu, dostupným instalačním prostorem a metodou lepení. Pro přizpůsobené aplikace může poskytnutí požadavků na obvod, instalační výkres nebo existující vzorek pomoci určit vhodnou specifikaci.
