Konstruktér prototypuje pomocí kompaktního chladiče lékařských vzorkůTermoelektrické chladiče. Studená strana dosáhne cílové teploty během několika minut během testování na stolici. Ale když je jednotka instalována ve svém krytu, teplota studené strany začne stoupat nahoru a nikdy se nestabilizuje. Technik zkontroluje proud TEC, izolaci a regulační smyčku. Vše vypadá správně. Problém vůbec není na studené straně. Je to na horké straně. Teplo odváděné TEC není účinně odváděno a toto teplo se vede zpět přes modul, čímž se snižuje jeho chladicí kapacita. Toto je jediná nejběžnější chyba v návrhu termoelektrického chlazení a je nákladná. Pro inženýry nákupu a vývojáře produktů je pochopení toho, proč je odvádění tepla na horké straně kritické, rozdílem mezi produktem, který funguje, a produktem, který selže v terénu.
Tato příručka je napsána pro kupující a inženýry, kteří získávají termoelektrické chladiče a související komponenty tepelného managementu. Vysvětlíme tepelnou bilanci TEC, proč je horká strana limitujícím faktorem chladicího výkonu, jak výběr chladiče a ventilátoru ovlivňuje výsledek, jaké specifikace zahrnout do objednávky a jak hodnotit dodavatele. Poskytneme také podrobné parametry produktu z naší továrny ve Fuzhou X-Meritan Technology Co., Ltd. Ať už navrhujete chladič nápojů, laserový modul, lékařské zařízení nebo kryt elektroniky, tato příručka vám pomůže určit termoelektrický chladicí systém, který spolehlivě funguje.

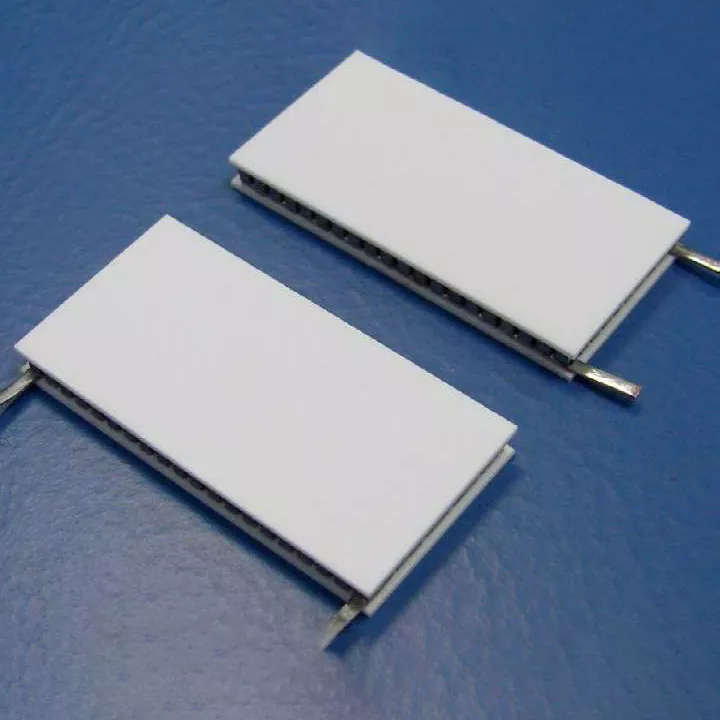

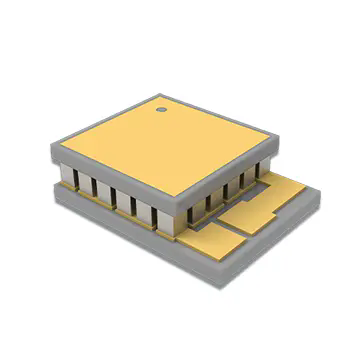

Termoelektrický chladič, také známý jako Peltierův modul, je polovodičové tepelné čerpadlo, které při použití elektrického proudu přenáší teplo z jedné strany zařízení na druhou. Modul se skládá z řady polovodičových pelet, typicky telurid vizmutu, vložených mezi dva keramické substráty. Když proud protéká peletami, elektrony absorbují teplo na jednom přechodu a uvolňují ho na jiném. Strana, která pohlcuje teplo, se ochlazuje a strana, která teplo uvolňuje, se zahřívá. Nejsou zde žádné pohyblivé části, žádné chladivo a žádné kompresory. Modul je kompaktní, tichý a lze jej přesně ovládat. Níže uvedená tabulka shrnuje základní provozní vlastnosti termoelektrického chladiče.
| Parametr | Popis | Typická hodnota |
| Princip fungování | Peltierův jev (tepelné čerpání proudem) | Solid state, žádné pohyblivé části |
| Studená strana | Absorbuje teplo ze zátěže | Teplota pod okolní teplotou |
| Horká strana | Uvolňuje teplo do okolí | Teplota nad okolní teplotou |
| Tepelné čerpadlo (Qc) | Chladicí kapacita | Záleží na velikosti modulu a proudu |
| Vstupní napájení (Pin) | Spotřeba elektrické energie | Závisí na napětí a proudu |
| Teplo odmítnuté (Qh) | Qc + Pin | Vždy větší než Qc |
| POLICAJT | Qc / Pin | Typicky 0,3 - 0,7 |
NaFuzhou X-Meritan Technology Co., Ltd., naše továrna vyrábí termoelektrické chladiče pro širokou škálu chladicích aplikací. Chápeme, že modul je pouze jednou částí systému. Odvod tepla na horké straně je stejně důležitý a my spolupracujeme s našimi zákazníky, abychom zajistili, že celý tepelný systém bude navržen tak, aby byl úspěšný.
Základním důvodem, proč je horká strana omezujícím faktorem, je první zákon termodynamiky. Termoelektrický chladič neničí teplo; posouvá to. Teplo absorbované na studené straně (Qc) plus elektrická energie spotřebovaná modulem (Pin) musí být odvedena na horké straně (Qh). Vztah je jednoduchý: Qh = Qc + Pin. To znamená, že horká strana musí vždy odvádět více tepla, než absorbuje studená strana. V typickém modulu pracujícím při COP 0,5 je teplo odváděné na horké straně trojnásobkem chladicí kapacity. Pokud horká strana nemůže toto teplo odvádět, teplota horké strany stoupá. A jak teplota horké strany stoupá, teplotní rozdíl napříč modulem se zvyšuje, což snižuje chladicí kapacitu a účinnost modulu. Níže uvedená tabulka ukazuje tepelnou bilanci pro typickou TEC.
| Parametr | Hodnota | Poznámka |
| Chladicí kapacita (Qc) | 50 W | Teplo absorbované na studené straně |
| Vstupní napájení (Pin) | 100 W | Elektrické napájení modulu |
| Teplo odmítnuté (Qh) | 150 W | Qc + Pin |
| POLICAJT | 0.5 | Qc / Pin |
| Poměr tepelného odmítnutí | 3:1 | Qh / Qc |
V naší továrně pomáháme našim zákazníkům porozumět této tepelné bilanci. Poskytujeme podrobné výkonové křivky, které ukazují, jak se chladicí kapacita mění s teplotou horké strany. Poskytujeme také pokyny k dimenzování chladiče a výběru ventilátoru, abychom zajistili, že horká strana může odvádět požadované teplo. Naším cílem je pomoci našim zákazníkům navrhnout systém, který spolehlivě dosáhne požadované teploty studené strany.
Když je odvod tepla na horké straně nedostatečný, dochází ke kaskádě negativních efektů. Prvním efektem je zvýšení teploty horké strany. To snižuje teplotní rozdíl, který může modul udržovat, což znamená, že teplota studené strany stoupá. Druhým efektem je snížení chladicí kapacity. Jak teplota horké strany stoupá, schopnost modulu čerpat teplo klesá. Třetím efektem je zvýšení spotřeby energie. Modul musí pracovat více, aby udržoval teplotu studené strany, což zvyšuje příkon. Čtvrtým efektem je snížení spolehlivosti. Vysoké teploty horké strany urychlují degradaci modulu a materiálů tepelného rozhraní. V extrémních případech se může modul přehřát a selhat. Níže uvedená tabulka shrnuje účinky nedostatečného odvodu tepla.
| Účinek | Příčina | Následek |
| Nárůst teploty na horké straně | Nedostatečná kapacita chladiče nebo ventilátoru | Snížený chladicí výkon |
| Pokles chladicí kapacity | Zvýšený teplotní rozdíl | Studená strana nemůže dosáhnout cílové teploty |
| Zvýšení spotřeby energie | Modul pracuje tvrději na kompenzaci | Vyšší provozní náklady, více tepla na odpad |
| Degradace modulu | Tepelné namáhání pelet a pájených spojů | Snížená životnost, předčasné selhání |
| Porucha tepelného rozhraní | Vysoká teplota degraduje tepelnou pastu | Zvýšený tepelný odpor, další ztráta výkonu |
Ve společnosti X-Meritan jsme viděli mnoho případů, kdy systém selhal ne proto, že by TEC byl nedostatečný, ale protože byl nedostatečný odvod tepla. Spolupracujeme s našimi zákazníky, abychom se těmto problémům vyhnuli tím, že poskytujeme kompletní tepelná řešení, včetně chladičů, ventilátorů a materiálů tepelného rozhraní. Náš technický tým vám může pomoci vypočítat požadovanou kapacitu odvodu tepla a vybrat správné komponenty.
Specifikace správného systému odvodu tepla vyžaduje systematický přístup. Prvním krokem je stanovení celkového tepla, které má být odstraněno (Qh). Jedná se o součet chladicího výkonu (Qc) a příkonu (Pin). Druhým krokem je stanovení maximální dovolené teploty horké strany. Obvykle se jedná o okolní teplotu plus nárůst teploty na chladiči. Třetím krokem je výběr chladiče s tepelným odporem, který dokáže dosáhnout požadovaného nárůstu teploty při dostupném proudění vzduchu. Čtvrtým krokem je výběr ventilátoru, který zajišťuje dostatečné proudění vzduchu a statický tlak. Pátým krokem je výběr materiálu tepelného rozhraní, který minimalizuje přechodový odpor mezi modulem a chladičem. Níže uvedená tabulka shrnuje proces specifikace.
| Krok | Akce | Klíčový parametr |
| 1 | Určete celkové teplo k odmítnutí | Qh = Qc + Pin |
| 2 | Určete přípustnou teplotu horké strany | Th = Tamb + AT |
| 3 | Vyberte tepelný odpor chladiče | Rth = ΔT / Qh |
| 4 | Zvolte proudění vzduchu ventilátorem a statický tlak | CFM, Pa |
| 5 | Vyberte materiál tepelného rozhraní | Tepelná vodivost (W/m·K) |
V naší továrně poskytujeme kompletní tepelná řešení pro naše termoelektrické chladiče. Můžeme dodat chladiče s optimalizovanou geometrií žeber, ventilátory s nízkou hlučností a vysokým průtokem vzduchu a materiály tepelného rozhraní s vysokou vodivostí. Náš technický tým vám může pomoci s procesem specifikace a poskytnout podrobné tepelné výpočty pro vaši aplikaci.
Hodnocení dodavatele termoelektrických chladičů a komponent tepelného managementu vyžaduje zaměření na kvalitu produktu, odbornou způsobilost v oblasti teplot, testovací schopnosti a technickou podporu. Dodavatel musí mít schopnost vyrábět moduly s konzistentním výkonem. Musí mít odborné znalosti v oblasti návrhu tepelného systému. Musí mít vybavení pro testování modulů a systémů pod zátěží. A musí poskytovat technickou podporu, která vám pomůže vybrat ty správné komponenty. Níže uvedená tabulka shrnuje tato hodnotící kritéria.
| Hodnotící kritérium | Co hledat | Proč na tom záleží |
| Kvalita modulu | Konzistentní výkon, testování spolehlivosti | Zajišťuje, že modul splňuje specifikace |
| Tepelná odbornost | Schopnost návrhu systému, teplotní simulace | Zajišťuje fungování celého systému |
| Testovací schopnosti | Testování výkonu při zátěži, testování životnosti | Ověřuje výkon a spolehlivost |
| Technická podpora | Aplikační inženýrství, tepelné výpočty | Pomáhá vybrat správné komponenty |
| Výkon dodávky | Záznam o včasném dodání, schopnost inventury | Udržuje vaši výrobní linku v chodu |
Naše továrna ve Fuzhou X-Meritan Technology Co., Ltd. vyrábí termoelektrické chladiče a tepelná řešení již více než deset let. Máme bohaté zkušenosti s návrhem a testováním tepelných systémů. Jsme držiteli certifikátu ISO 9001 a o všech kontrolách vedeme podrobné záznamy. Náš technický tým je k dispozici, aby vám pomohl s tepelnými výpočty a výběrem komponent. Vyzýváme vás, abyste nás hodnotili podle těchto kritérií a považovali nás za svého partnera pro řešení termoelektrického chlazení.
V následující tabulce jsou uvedeny klíčové parametry produktů pro naše termoelektrické chladiče. Tyto moduly jsou navrženy pro chladicí aplikace od spotřebních produktů po lékařské přístroje. Naše továrna může také poskytnout odpovídající chladiče, ventilátory a materiály tepelného rozhraní.
| Parametr | Rozsah specifikace | Poznámky |
| Chladicí kapacita (Qc) | 10 W – 200 W | Záleží na velikosti modulu a proudu |
| Maximální teplotní rozdíl (ΔTmax) | 60 °C - 75 °C | Při Th = 27°C, bez zatížení |
| Jmenovité napětí | 5V - 24V | Zakázková dostupná napětí |
| Jmenovitý proud | 2 A - 15 A | Závisí na velikosti modulu |
| POLICAJT | 0,3 - 0,7 | Závisí na provozním bodu |
| Velikost modulu | 20 x 20 mm až 62 x 62 mm | Vlastní dostupné velikosti |
| Typ chladiče | Hliník extrudovaný, broušený, lepený | Vybráno pro tepelný odpor |
| Typ ventilátoru | Axiální, dmychadlo | Vybráno pro proudění vzduchu a hluk |
| Materiál tepelného rozhraní | Tepelné mazivo, změna fáze, podložka | Vybráno pro vodivost a tloušťku |
| MOQ | 100 kusů | U velkých zakázek možná dohoda |
| Dodací lhůta | 2 - 4 týdny | Záleží na množství a přizpůsobení |
V naší továrně vyrábíme naše termoelektrické chladiče, které splňují tyto a další specifikace. Můžeme přizpůsobit kapacitu chlazení, napětí, proud a velikost tak, aby vyhovovaly vašim specifickým požadavkům. Poskytujeme také kompletní tepelná řešení, včetně chladičů, ventilátorů a materiálů tepelného rozhraní. Naším cílem je poskytovat našim zákazníkům spolehlivá a vysoce výkonná řešení chlazení.
Otázka 1: Kolik tepla musí být odmítnuto na horké straně TEC?
Odpověď: Teplo odváděné na horké straně (Qh) je součtem chladicí kapacity (Qc) a příkonu (Pin). U modulu pracujícího při COP 0,5 je odváděné teplo trojnásobkem chladicí kapacity. To znamená, že na každý watt chlazení musí být odebrány tři watty tepla. Pokud horká strana nemůže toto teplo odvádět, výkon modulu se sníží. Náš technický tým dokáže vypočítat přesné Qh pro vaši aplikaci.
Otázka 2: Co se stane, když použiji chladič, který je příliš malý?
Odpověď: Pokud je chladič příliš malý, jeho tepelný odpor bude příliš vysoký a teplota horké strany se zvýší. To snižuje chladicí výkon a zvyšuje spotřebu energie. V extrémních případech se může modul přehřát a selhat. Vždy dimenzujte chladič na základě celkového odváděného tepla a povoleného nárůstu teploty. Naše továrna vám může pomoci vybrat správný chladič pro vaši aplikaci.
Otázka 3: Mohu použít ventilátor ke zlepšení odvodu tepla?
Odpověď: Ano, ventilátor může výrazně zlepšit odvod tepla zvýšením proudění vzduchu přes chladič. Nucená konvekce snižuje tepelný odpor chladiče, což snižuje teplotu horké strany. Ventilátor musí být zvolen tak, aby poskytoval dostatečné proudění vzduchu a statický tlak pro konstrukci chladiče. Pro naše termoelektrické chladiče nabízíme přizpůsobené kombinace ventilátoru a chladiče.
Otázka 4: Jaký je nejlepší materiál tepelného rozhraní pro TEC?
Odpověď: Nejlepší materiál tepelného rozhraní závisí na aplikaci. Tepelné mazivo nabízí nejnižší tepelný odpor, ale může být nepořádné a může časem vyschnout. Materiály s fázovou změnou nabízejí dobrý výkon a snadněji se nanášejí. Tepelné podložky jsou pohodlné, ale mají vyšší tepelnou odolnost. Pro vysoce výkonné aplikace doporučujeme tepelnou pastu nebo materiál s fázovou změnou. Náš technický tým vám může poradit nejlepší materiál pro vaši aplikaci.
Otázka 5: Jak zjistím, zda je můj systém odvodu tepla dostatečný?
Odpověď: Chcete-li zjistit, zda je váš systém odvodu tepla adekvátní, změřte teplotu horké strany při plném zatížení a porovnejte ji s navrženým cílem. Pokud je teplota horké strany vyšší, než se očekávalo, je odvod tepla nedostatečný. Můžete také změřit chladicí kapacitu a porovnat ji s křivkou výkonu. Pokud je kapacita nižší, než se očekávalo, je teplota horké strany pravděpodobně příliš vysoká. Náš technický tým vám může pomoci diagnostikovat a vyřešit problémy s odváděním tepla.
Efektivní odvod tepla na horké straně je nezbytný pro výkon a spolehlivost termoelektrických chladičů. Horká strana musí odmítnout chladicí kapacitu plus příkon, což je obvykle trojnásobek chladicí kapacity. Pokud je odvod tepla nedostatečný, teplota horké strany se zvýší, chladicí kapacita klesne, spotřeba energie se zvýší a životnost modulu se sníží. Pro kupující a inženýry je pochopení této tepelné rovnováhy klíčem k návrhu úspěšného termoelektrického chladicího systému. Ve Fuzhou X-Meritan Technology Co., Ltd. má naše továrna odborné znalosti a produkty, které vám pomohou dosáhnout účinného odvodu tepla. Nabízíme termoelektrické chladiče, chladiče, ventilátory a materiály tepelného rozhraní spolu s technickou podporou, abychom zajistili, že váš systém bude fungovat tak, jak byl navržen.
Ať už navrhujete chladič nápojů, lékařské zařízení, laserový modul nebo kryt elektroniky, zveme vás, abyste nás kontaktovali a probrali vaše požadavky. Můžeme poskytnout vzorky, tepelné výpočty a přizpůsobená řešení. Náš závazek ke kvalitě a spokojenosti zákazníků z nás udělal důvěryhodného partnera pro podniky po celém světě.
Kontaktujte Fuzhou X-Meritan Technology Co., Ltdprodiskutovat vaše požadavky na termoelektrický chladič a zjistit, jak mohou naše tepelná řešení zlepšit váš chladicí výkon.
