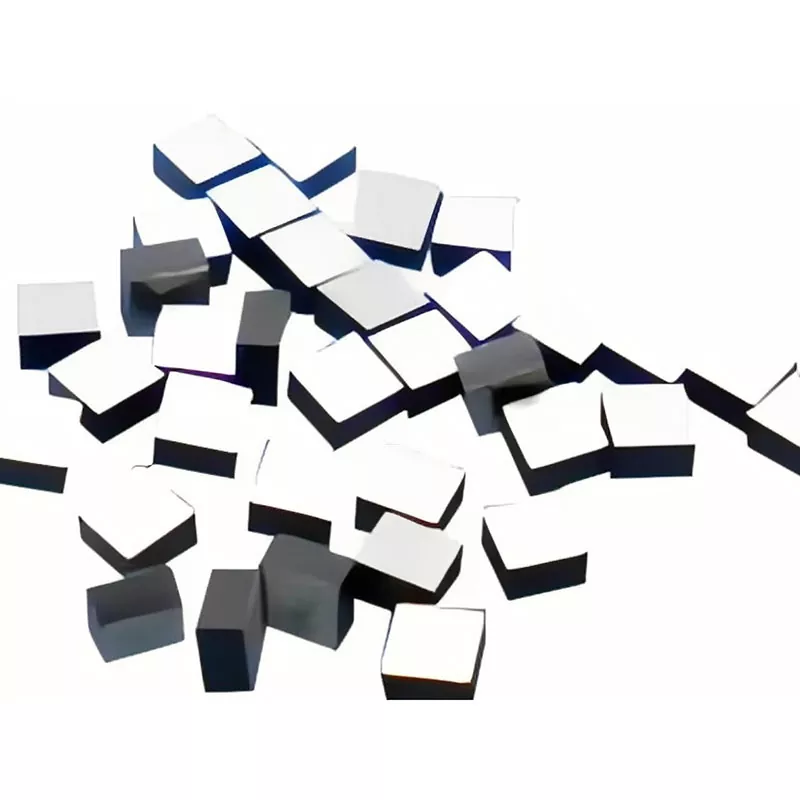

NTC termistor pro baterii

X-meritan NTC Thermistor for Battery Pack je vysoce citlivý snímač teploty automobilové třídy speciálně navržený pro moduly lithium-iontových baterií, systémy pro ukládání energie (ESS) a průmyslové architektury správy baterií (BMS). Tento kompaktní termistor, navržený tak, aby zabránil tepelnému úniku a optimalizoval účinnost nabíjení baterie, poskytuje rychlou a přesnou teplotní zpětnou vazbu přímo z povrchu článku a modulu.

Vlastnosti produktu

Citlivost na vysokou teplotu

NTC termistor pro baterii detekuje změny teploty prostřednictvím záporného teplotního koeficientu snímacího materiálu. S rostoucí teplotou klesá elektrický odpor, což umožňuje připojenému monitorovacímu obvodu identifikovat změny teploty baterie.

Možnosti vícenásobného odporu a B-hodnoty

Různé systémy řízení baterií používají různé křivky odporu a teploty. X-Meritan poskytuje běžně používané hodnoty R25, jako je 10KΩ, 47KΩ a 100KΩ, spolu s hodnotami B včetně 3435K, 3950K a 4100K. Vlastní odolnost a specifikace B-hodnoty mohou být dodány podle požadované křivky R-T.

Kompaktní snímací struktura

Snímací prvek může být zabalen v konfiguracích vhodných pro instalaci na bateriové články a moduly nebo v jejich blízkosti. Kompaktní rozměry pomáhají umístit teplotní senzor blízko monitorovaného zdroje tepla, aniž by zabíral významný prostor v sestavě baterie.

Flexibilní mechanická konfigurace

Délku vedení, konfiguraci pouzdra, uspořádání konektoru a další mechanické vlastnosti lze přizpůsobit pro různé struktury bateriových sad. To umožňuje, aby sestava snímače odpovídala dostupné instalační poloze a elektrickému rozhraní.

Široký rozsah provozních teplot

Uvedený rozsah provozních teplot -40 °C až +125 °C pokrývá široký rozsah provozních podmínek baterie. Vybraná sestava a konfigurace snímání by měly být přizpůsobeny skutečné teplotní expozici aplikace.

Elektrická izolace

Izolační odpor mezi vodičem a krytem je větší než 100 MΩ. To zajišťuje elektrickou izolaci mezi snímacím obvodem a okolní mechanickou strukturou, když je snímač správně nainstalován.

Parametry produktu

Možnosti instalace

Způsob instalace snímače ovlivňuje, jak rychle a přesně reaguje snímací prvek na změny teploty baterie.

Pro monitorování na úrovni článků lze NTC termistor pro baterii umístit přímo proti povrchu článku a měřit teplotu v blízkosti sledovaného článku. Pro monitorování na úrovni modulu může být umístěn na reprezentativním místě v rámci struktury modulu.

K úvahám o instalaci patří:

1.Kontakt mezi snímacím prvkem a monitorovaným povrchem

2. Poloha snímače vzhledem k článkům generujícím teplo

3. Vedení vedení a odlehčení tahu

4.Elektrická izolace

5.Dostupná montážní vůle

6. Orientace konektoru

7. Rozměry bydlení

8. Způsob upevnění nebo lepení

Výběr NTC pro bateriové sady

Výběr vhodného termistoru NTC pro sadu baterií vyžaduje sladění jeho elektrických charakteristik s obvodem měření teploty BMS a jeho mechanických charakteristik s baterií.

Odolnost R25

Jmenovitý odpor při 25°C musí odpovídat rozsahu odporu očekávanému BMS nebo nabíjecím obvodem. Běžné hodnoty zahrnují 10KΩ, 47KΩ a 100KΩ.

B-hodnota

B-hodnota určuje, jak se mění odpor termistoru při změnách teploty. Zvolená B-hodnota by měla odpovídat křivce R-T požadované algoritmem měření teploty.

Odolnost a tolerance B-hodnoty

Tolerance ovlivňuje rozdíl mezi skutečnou charakteristikou termistoru a jmenovitou R-T křivkou. Přísnější tolerance lze zvážit, pokud aplikace vyžaduje konzistentnější měření teploty mezi snímači.

Provozní teplota

Jmenovitý teplotní rozsah snímače by měl pokrývat minimální a maximální teplotu očekávanou v místě instalace.

Tepelná odezva

Tepelná časová konstanta udává, jak rychle senzor reaguje na změnu okolní teploty. Aplikace zahrnující rychlé tepelné změny by při vyhodnocování doby odezvy měly vzít v úvahu hmotnost snímače, způsob montáže, podmínky kontaktu a proudění vzduchu.

Mechanická konfigurace

Délka vedení, velikost pouzdra, typ konektoru a způsob montáže by měly být specifikovány podle dostupného prostoru v bateriové sadě a struktury vedení BMS.

Možnosti přizpůsobení

X-Meritan může nakonfigurovat termistor NTC pro sestavu baterie podle elektrických a mechanických požadavků bateriového systému.

Mezi dostupné oblasti přizpůsobení patří: odpor R25, hodnota B, tolerance odporu, tolerance hodnoty B, délka vodiče, specifikace vodiče, struktura pouzdra, rozměry senzoru, konfigurace konektoru, způsob montáže a požadavky na balení.

Pro vlastní vývoj může výrobce baterie poskytnout požadovaný teplotní rozsah, specifikaci vstupu BMS, křivku R-T, místo instalace, dostupný prostor, požadavky na kabel a konfiguraci konektoru.

Proč zvolit X-Meritan?

Kompletní přizpůsobení tepelných součástí

X-Meritan poskytuje moduly TEC, regulátory teploty, termistory a související tepelné komponenty, které zákazníkům pomáhají vybrat kompatibilní produkty pro různé požadavky na regulaci teploty.

Přizpůsobená konfigurace produktu

Podporujeme přizpůsobení elektrických parametrů, rozměrů, obalových struktur a způsobů připojení tak, aby odpovídaly různým konstrukcím zařízení a podmínkám instalace.

Stabilní konzistence produktu

Prostřednictvím řízené výroby a testování výkonu si X-Meritan udržuje konzistenci klíčových parametrů, jako je elektrický výkon, tepelná odezva a přesnost snímání.

Technická podpora pro integraci

Náš inženýrský tým pomáhá s výběrem komponent, přizpůsobením parametrů a integrací systému, aby se snížily problémy s vývojem během návrhu produktu.

Flexibilní podpora od prototypu po výrobu

X-Meritan podporuje testování vzorků, přizpůsobený vývoj a hromadnou výrobu, aby vyhovovaly různým fázím projektu a požadavkům na dodávky.

FAQ

Co dělá NTC termistor pro baterii v sadě baterií?

Měří teplotu baterie převodem teplotních změn na změny odporu. BMS neboli nabíjecí obvod čte tento odpor a převádí jej na hodnotu teploty.

Jaký odpor R25 zvolit?

Hodnota R25 by měla odpovídat vstupnímu rozsahu odporu a křivce převodu teploty BMS nebo nabíječky. Mezi běžné specifikace patří 10KΩ, 47KΩ a 100KΩ.

Co znamená B-hodnota?

B-hodnota popisuje vztah mezi odporem termistoru a teplotou. Je to důležitý parametr pro převod naměřeného odporu na teplotu.

Lze termistor přizpůsobit pro konkrétní baterii?

Ano. X-Meritan může přizpůsobit odpor, hodnotu B, toleranci, délku vedení, pouzdro, konektor a další mechanické konfigurace podle konstrukce baterie.

Může jedna baterie používat více termistorů?

Ano. Více termistorů lze umístit na různé články nebo moduly, pokud architektura baterie vyžaduje monitorování teploty na více místech. Počet a umístění by měly být určeny BMS a tepelným návrhem.

Jaký je rozsah provozních teplot?

Uvedený rozsah provozních teplot je -40°C až +125°C. Skutečná přípustná teplota by měla být také vyhodnocena podle zvoleného balíčku a konfigurace instalace.
