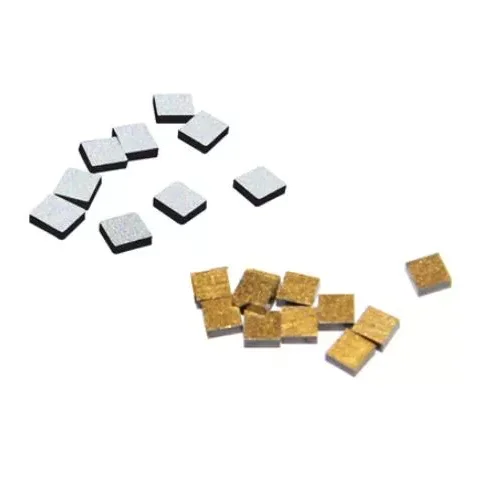

NTC zabalené ve filmu

X-Meritan vyvíjí kompaktní komponenty pro snímání teploty pro elektroniku vyžadující rychlou odezvu, stabilní teplotní detekci a odolnost vůči okolnímu prostředí. Vícevrstvá struktura využívá oxidy přechodných kovů, jako je mangan a nikl, přičemž citlivá vrstva je vyrobena magnetronovým naprašováním.

Film-Packaged NTC poskytuje typickou tepelnou odezvu do 3 sekund, funguje od -40 °C do +125 °C a má hodnotu B 3950 K. Jeho chemicky inertní vnější vrstva poskytuje odolnost vůči kyselinám, zásadám a organickým rozpouštědlům, takže je vhodná pro průmyslové, lékařské, spotřební elektroniku a automobilové aplikace.

Klíčové specifikace

Výkon

Rychlá tepelná odezva

Nízká tepelná kapacita přibližně 1 J/K snižuje tepelné zpoždění a umožňuje typickou stabilizaci teploty do 3 sekund. To je užitečné pro monitorování baterií, lékařské přístroje a výkonovou elektroniku, kde je třeba detekovat rychlé změny teploty.

Široký teplotní rozsah

Provozní rozsah -40 °C až +125 °C podporuje aplikace vystavené podmínkám studeného startu, zvýšeným okolním teplotám a opakovaným teplotním změnám.

Chemická odolnost

Inertní vnější film chrání snímací strukturu proti kyselinám, zásadám a organickým rozpouštědlům. Pro trvalé vystavení vysoce koncentrovaným korozivním výparům se doporučuje validace specifická pro aplikaci.

Přesnost a odolnost

Přesnost teploty

Dostupné informace o produktu nedefinují univerzální specifikaci přesnosti, jako je ±1°C nebo ±0,5°C. Skutečná přesnost systému závisí na toleranci odporu, toleranci B-hodnoty, návrhu obvodu, rozlišení ADC, instalaci a kalibraci.

U projektů vyžadujících ±1°C nebo ±0,5°C by měla být přesnost cíle specifikována během RFQ, aby X-Meritan mohl vyhodnotit vhodnou konfiguraci.

Možnosti odporu

Hodnota odporu by měla být zvolena podle měřicího obvodu a cílového teplotního rozsahu. Běžné konfigurace NTC zahrnují 10 kΩ, 47 kΩ a 100 kΩ, přičemž přesné dostupné hodnoty a tolerance by měly být potvrzeny pro vybraný model X-Meritan.

Výše uvedené hodnoty jsou spíše příklady výběru než univerzální specifikace. Konečné parametry by měly být potvrzeny příslušným datovým listem.

Porovnání senzorů

Srovnání technologií

Pro kompaktní elektronické systémy ve specifikovaném teplotním rozsahu nabízí tenkovrstvá struktura praktickou kombinaci rychlé odezvy, malých rozměrů a snadné integrace obvodů.

Oblasti použití

Průmyslová zařízení

NTC zabalené ve filmu může monitorovat teplotu v motorech, transformátorech a napájecích zařízeních. Jeho široký provozní rozsah a rychlá odezva podporují monitorování teploty v reálném čase.

Lékařská zařízení

Digitální teploměry a diagnostická zařízení mohou těžit z nízké tepelné kapacity a rychlé tepelné odezvy. Pro lékařské aplikace s přísnými požadavky na přesnost by měl být validován celý systém měření.

Spotřební elektronika

Tenká konstrukce je vhodná pro chytré telefony, nositelná zařízení, systémy správy baterií a další sestavy s vysokou hustotou, kde je omezený instalační prostor.

Automobilová elektronika

Senzor lze použít pro monitorování motorového prostoru a akumulátoru. Struktura oxidu Mn/Ni/Co je navržena pro aplikace zahrnující změny teploty a tepelné namáhání.

Poznámky k integraci

Samozahřívání

Provozní proud by měl zůstat ve stanovených mezích. Nadměrný proud může způsobit samozahřívání a způsobit chyby měření teploty.

Mechanická manipulace

Během instalace se vyhněte ostrému ohybu, nadměrnému tlaku nebo tahovému namáhání těla fólie. Tenká funkční vrstva vyžaduje kontrolovanou manipulaci.

Pájení

Použijte vhodný průmyslový standardní pájecí profil ke snížení tepelného šoku na vícevrstvou strukturu. Před hromadnou výrobou by měly být ověřeny výrobní podmínky pájení.

Požadavky na RFQ

Pro OEM a hromadné nákupy by kupující měli poskytnout požadovanou hodnotu odporu, toleranci odporu, hodnotu B, provozní teplotu, cílovou přesnost, dobu odezvy, rozměry, způsob připojení, prostředí aplikace a odhadované množství.

RFQ může například specifikovat: nominální odpor 10 kΩ nebo 100 kΩ, toleranci ±1 %, provoz -40 °C až +125 °C a přesnost systému ±0,5 °C. X-Meritan pak může vyhodnotit vhodnou konfiguraci podle aktuální aplikace.

X-Meritan podporuje požadavky na snímání teploty pro výrobce elektroniky a projekty OEM, včetně požadavků na odolnost, toleranci, rozměry a výkon pro danou aplikaci.

Často kladené otázky

Jaké hodnoty odporu jsou k dispozici?

Běžné možnosti odporu NTC zahrnují 10 kΩ, 47 kΩ a 100 kΩ. Dostupná hodnota odporu, tolerance a hodnota B by měly být potvrzeny podle vybraného modelu X-Meritan a požadavků aplikace.

Může NTC dosáhnout přesnosti ±1°C nebo ±0,5°C?

Konečná přesnost teploty závisí na toleranci odporu, toleranci B-hodnoty, návrhu obvodu, rozlišení ADC, instalaci a kalibraci. Pro aplikace vyžadující přesnost systému ±1°C nebo ±0,5°C může X-Meritan vyhodnotit vhodnou konfiguraci na základě požadavků zákazníka.

Jaký je rozsah provozních teplot?

Specifikovaný rozsah provozních teplot je -40°C až +125°C, díky čemuž je senzor vhodný pro mnoho průmyslových, automobilových, bateriových, lékařských aplikací a aplikací spotřební elektroniky.

Jak rychle senzor reaguje na změny teploty?

Typická doba tepelné odezvy je ≤3 sekundy. Skutečná odezva se může lišit v závislosti na způsobu instalace, tepelném kontaktu, proudění vzduchu a okolním prostředí.

Může X-Meritan poskytnout přizpůsobené konfigurace NTC?

Ano. Pro OEM a hromadné projekty mohou zákazníci specifikovat hodnotu odporu, toleranci, hodnotu B, teplotní rozsah, cílovou přesnost, rozměry, způsob připojení a další aplikační požadavky pro vyhodnocení konfigurace.
