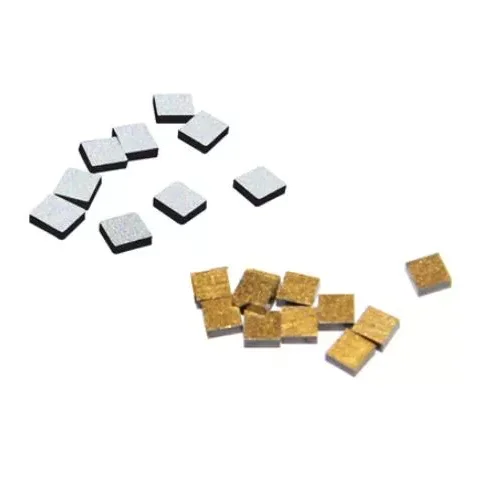

Nízkoteplotní NTC

Nízkoteplotní termistory NTC od společnosti X-Meritan jsou navrženy pro snímání teploty v nízkoteplotních a kryogenních prostředích, kde je vyžadována definovaná odezva odporu a teploty. Snímací prvek je vyroben ze slinutého kompozitu oxidů kovů, který poskytuje záporný teplotní koeficient potřebný k detekci teplotních změn prostřednictvím změn odporu.

Termistor lze nakonfigurovat pro aplikace včetně detekce hladiny kryogenní kapaliny, monitorování teploty vinutí motoru, nových energetických zařízení, průmyslové automatizace a specializovaných laboratorních nebo lékařských systémů. Charakteristiky odporu, rozměry snímače, zapouzdření, přívodní vodiče a další specifikace lze přizpůsobit požadavkům zařízení.

Princip záporného teplotního koeficientu

NTC je zkratka pro Negative Temperature Coefficient. Jeho základní charakteristikou je, že elektrický odpor se mění nepřímo s teplotou.

Nižší teplota → Vyšší odpor

Vyšší teplota → Nižší odpor

Při změně okolní teploty se odpovídajícím způsobem mění odpor snímacího materiálu slinutého oxidu kovu. Měřicí obvod určuje teplotu měřením tohoto odporu a jeho porovnáním se specifikovanou charakteristikou odpor-teplota (R/T) termistoru.

Elektrické charakteristiky

Elektrické chování termistoru je definováno vztahem odporu a teploty a tolerancemi spojenými se specifikovanými parametry.

Skutečné hodnoty by měly být převzaty z příslušné specifikace produktu nebo zkušebních údajů pro vybranou konfiguraci. Pro nízkoteplotní aplikace by měly být elektrické charakteristiky vyhodnoceny v celém skutečném rozsahu snímání spíše než ze samotné hodnoty odporu 25°C.

Detekce hladiny kryogenní kapaliny

Termistor může být konfigurován pro detekci hladiny kapaliny v kryogenních médiích, jako je kapalný dusík a kapalný kyslík.

Princip detekce je založen na změnách teplotních podmínek v okolí snímacího prvku. Když prvek přechází mezi podmínkami pokrytými kapalinou a parou, mění se odpovídajícím způsobem jeho odpor. Měřicí nebo řídicí obvod může tuto změnu odporu použít k identifikaci odpovídajícího stavu hladiny kapaliny.

Pro tuto aplikaci je třeba společně zvážit polohu snímání, rozsah cílové teploty, charakteristiku R/T, zapouzdření a způsob instalace. Konfigurace by měla být také vyhodnocena podle skutečného média a struktury zařízení, zejména pro aplikace zahrnující kryogenní kapaliny.

Monitorování teploty vinutí motoru

Termistor může být zabudován do vinutí motoru pro sledování změn teploty během provozu.

NTC je instalován v blízkosti vinutí a poskytuje elektrický signál závislý na teplotě, který lze připojit k ochrannému nebo řídicímu obvodu. Změny teploty vinutí vyvolávají odpovídající změny odporu, což umožňuje systému identifikovat abnormální tepelné podmínky a zahájit požadovanou monitorovací nebo ochrannou reakci.

Motorové aplikace vyžadují pečlivé zvážení rozměrů snímače, požadavků na izolaci, konstrukci přívodního vodiče, odporových charakteristik a montážní polohy. Snímač se musí vejít do dostupného prostoru vinutí při zachování požadované elektrické izolace a uspořádání připojení.

Další oblasti použití

Termistor může být také integrován do zařízení, kde je vyžadována nízkoteplotní zpětná vazba pro řízení procesu, ochranu nebo tepelné řízení.

Použitelné oblasti zahrnují nová energetická zařízení, průmyslové automatizační systémy, laboratorní vybavení, lékařské chladicí systémy a specializované chladicí moduly. Vhodná konfigurace závisí na provozní teplotě, elektrickém rozhraní, podmínkách instalace a požadovaných charakteristikách snímání.

Výroba a zajištění kvality

X-Meritan má více než 10 let zkušeností v oblasti polovodičového tepelného managementu se schopnostmi pokrývat vývoj materiálů, výrobu komponent, montáž, testování a návrh řešení tepelného managementu.

Jeho výrobní a testovací zařízení podporují procesy včetně pájení, přetavování, dávkování, řezání, těsnění, vytvrzování a tisku. Hodnocení kvality termistoru může zahrnovat kontrolu materiálu, výrobu prvků, slinování, zapouzdření, elektrické testování, R/T testování, kontrolu rozměrů a finální ověření podle příslušných požadavků na produkt.

Typická výrobní a kontrolní sekvence je:

Příprava materiálu → Výroba prvků → Slinování → Zapouzdření → Elektrické testování → R/T testování → Finální kontrola

Systém managementu jakosti společnosti je certifikován dle ISO 9001:2015. Pro příslušné produkty a konfigurace lze zajistit shodu s RoHS a REACH.

Zákaznické výkresy a vzorky lze také použít jako vývojové reference, když standardní konfigurace nesplňuje požadavky cílového zařízení. Před hromadnou výrobou lze provést ověření vzorku, aby se potvrdily požadované elektrické a mechanické specifikace.

FAQ

Co znamená NTC?

NTC je zkratka pro Negative Temperature Coefficient. NTC termistor má odpor, který se snižuje se zvyšující se teplotou a zvyšuje se, když teplota klesá. Tento předvídatelný vztah umožňuje použití komponenty pro měření teploty, monitorování a ochranu.

Co znamená hodnota R25 a B v NTC?

R25 je jmenovitý odpor měřený při 25 °C, zatímco hodnota B popisuje vztah mezi odporem a teplotou ve specifikovaném teplotním rozsahu. Oba se používají společně s příslušnou charakteristikou R/T při vyhodnocování termistoru.

Lze NTC použít pro detekci hladiny kapalného dusíku nebo kapalného kyslíku?

NTC lze konfigurovat pro detekci hladiny kryogenní kapaliny, pokud jsou jeho charakteristiky odporu a teploty, balení, instalační poloha a elektrické rozhraní vhodné pro danou aplikaci. Konečná konfigurace by měla být ověřena s ohledem na požadovanou provozní teplotu, médium a podmínky zařízení.

Lze nízkoteplotní NTC zabudovat do vinutí motoru?

Ano. Termistor může být navržen pro vestavěné monitorování teploty vinutí motoru, pokud jsou jeho rozměry, izolace, konfigurace vedení, teplotní rozsah a elektrické charakteristiky kompatibilní s konstrukcí motoru.
