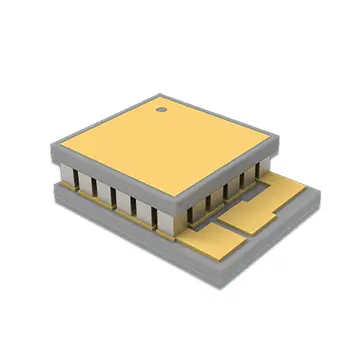

Mikro termoelektrické chladiče pro detektory

Mikro termoelektrické chladiče pro detektory X-meritan jsou základní komponenty tepelného managementu navržené pro vysoce přesná detekční zařízení. Jsou vyrobeny za použití vlastních extrudovaných termoelektrických materiálů a eliminují mechanické struktury, které se nacházejí v tradičních chladicích systémech, poskytují stabilní prostředí s hlubokým chlazením pro různé přesné detekční systémy.

Tyto chladiče, které jsou schopné provozu ve stísněných prostorech a prostředích s vysokou teplotou, účinně řeší průmyslové problémy, jako je rušení tepelného šumu, nedostatečná přesnost zobrazení a nízká citlivost. Jsou široce používány v oblastech včetně optoelektronické detekce, infračerveného snímání, LiDAR a vědeckých přesných přístrojů, které slouží jako základní komponenty pro řízení teploty pro špičková přesná detekční zařízení.

Základní princip fungování

Tyto mikro termoelektrické chladiče pro detektory jsou vyvinuty na základě klasického Peltierova termoelektrického jevu, využívajícího principy výměny tepla polovodičů v pevné fázi k dosažení regulace teploty bez potřeby chladicího média.

Jádro zařízení tvoří ramena termočlánků vyrobená ze dvou různých polovodičových materiálů; když proud protéká přechodem, dochází k reverzibilnímu přenosu tepla, jehož výsledkem je ochlazování (absorpce tepla) na jednom konci a ohřev (odvádění tepla) na druhém konci.

Přesnou regulací směru a velikosti proudu může zařízení flexibilně přepínat mezi režimy chlazení a topení a zajistit tak přesnou a konstantní regulaci teploty. Proces nezahrnuje žádná chladiva, mechanické pohyblivé části nebo opotřebení způsobené vibracemi, což z něj činí ideální řešení řízení teploty s nízkým rušením pro přesná detekční zařízení.

Klíčové vlastnosti produktu

1. Ultra-miniaturizace

Tyto chladiče, speciálně optimalizované pro prostorově omezené aplikace, jako jsou optoelektronická zařízení, LiDAR a mikrodetektory, využívají patentovanou technologii čipových modulů a dosahují minimální tloušťky pouhých 0,2 mm.

Díky optimalizaci konstrukčního uspořádání termoelektrických komponent poskytují zařízení vysoce účinné možnosti tepelného čerpání na extrémně malé ploše. To podporuje vysoce integrované návrhy zařízení a dokonale splňuje požadavky na instalaci mikropřesných zařízení.

2. Hluboké chlazení a redukce hluku

Tyto chladiče schopné dosáhnout hlubokého chlazení pro materiály snímající jádro – jako je Mercury Cadmium Telluride (MCT) – účinně potlačují rušení tepelného šumu během provozu a minimalizují ztráty signálu. Využitím stabilního kryogenního prostředí systém výrazně zlepšuje rozlišení zobrazení detektoru a poměr signálu k šumu a zároveň zrychluje rychlost odezvy, čímž komplexně optimalizuje základní výkon detekčního zařízení.

3. Polovodičové přesné řízení teploty

Dosahuje ultra-vysoké přesnosti konstantní teploty (±0,1 °C), což zajišťuje, že zařízení citlivá na teplotu, kompaktní termostatické přístroje a přesné detekční moduly zůstanou dlouhodobě v optimálním rozsahu provozních teplot.

Využívá konstrukci výměny tepla v pevné fázi, která nevyžaduje žádná chladiva a eliminuje mechanické opotřebení a vibrace, čímž splňuje přísné požadavky na vysokou přesnost a stabilitu.

4. Proprietární materiály

Obsahuje komplexní interní řízení výroby – řízení každého kroku od syntézy surovin až po zpracování finálního produktu – pro zajištění konzistentního výkonu a dlouhé životnosti u každé šarže.

Scénáře základních aplikací

1. Špičková detekce a optimalizace zobrazování

Poskytuje podporu hlubokého chlazení pro různé infračervené a zobrazovací detektory s vysokým rozlišením, účinně zvyšuje rozlišení a poměr signálu k šumu; vhodné pro vysoce výkonné aplikace, jako je průmyslové zobrazování, bezpečnostní dohled a přesné snímání.

2. Řízení teploty přesných zařízení

Vhodné pro kryogenní měřicí zařízení, kompaktní přesné termostatické přístroje a laboratorní testovací přístroje; udržuje stálou provozní teplotu pro eliminaci chyb měření způsobených kolísáním teploty, zajišťuje přesnost a stabilitu dat.

3. Tepelné hospodářství ve stísněných prostorách

Mikro termoelektrické chladiče pro detektory jsou navrženy speciálně pro optoelektronickou detekci, LiDAR a miniaturní vestavěné detekční systémy. Jejich ultrakompaktní velikost umožňuje účinnou výměnu tepla, řeší průmyslové problémy týkající se rozptylu tepla a řízení teploty v miniaturizovaných přesných zařízeních, což je činí ideálními pro integrované systémy s vysokou hustotou.

4. Mid-Wave Infrared (MWIR) spektroskopie

Přesně ochlazuje snímací materiály (jako je rtuťový kadmiový telurid/MCT) pro výrazné zvýšení citlivosti detekce a rychlosti odezvy; spolehlivě podporuje vědecký výzkum a průmyslové aplikace, včetně MWIR spektroskopie a přesné kontroly.

5. Všestranná kompatibilita pro více polí

Kromě detekčního vybavení splňují tato řešení potřeby řízení teploty v různých aplikacích – včetně přesných součástek spotřební elektroniky, vědeckých výzkumných přístrojů a zařízení pro biomedicínské testování – a prokazují výjimečnou všestrannost a přizpůsobivost.

O X-meritanu

1. Plně autonomní a ovladatelný dodavatelský řetězec

Jako jeden z mála tuzemských výrobců, kteří mají kompletní dodavatelský řetězec termoelektrického chlazení, zajišťuje X-meritan celý výrobní proces interně – včetně syntézy termoelektrických materiálů, zpracování čipů, balení zařízení a vlastního vývoje řešení – a zajišťuje tak přesnost a kontrolu kvality od zdroje.

2. Vyspělé možnosti přizpůsobení

X-meritan nabízí přizpůsobení pro nestandardní rozměry, výkonové parametry a speciální povlaky na základě výkresů nebo vzorků zákaznických zařízení, splňujících specifické potřeby integrace různých modelů detektorů.

Poskytujeme také profesionální služby pro přizpůsobení tepelného odporu a výběr komponent na úrovni systému, což zákazníkům pomáhá zkrátit cykly vývoje jejich produktů.

3. Vysoká přizpůsobivost provozním podmínkám

Konstrukční návrhy jsou optimalizovány pro průmyslová prostředí s vysokou teplotou a složité venkovní podmínky. Naše produkty se vyznačují vysokou mechanickou pevností a silnou odolností proti rušení, zajišťující dlouhodobý a stabilní provoz v drsných prostředích a zároveň splňující potřeby civilních, průmyslových a vědeckých výzkumných aplikací.

4. Globální zajištění kvality a služeb

Produkty X-meritan splňují mezinárodní standardy kvality a jsou vyváženy na trhy včetně Evropy, Severní Ameriky a jihovýchodní Asie; naše klientská základna zahrnuje společnosti z Fortune 500 a klíčové národní laboratoře. Podporuje nás profesionální anglicky mluvící technický tým, který zajišťuje bezproblémovou technickou komunikaci a komplexní poprodejní podporu.

Certifikace a shoda

Výrobní závod X-meritan je certifikován podle ISO 9001:2015 a IATF 16949 (platí pro detektory automobilové třídy). Všechny produkty micro-TEC splňují environmentální předpisy RoHS a REACH. Tepelný výkon a spolehlivost lze na vyžádání ověřit podle zkušebních standardů MIL-STD-883.

FAQ

1. Jaká je životnost a požadavky na údržbu mikro termoelektrického chladiče?

Tato řada chladičů neobsahuje žádné pohyblivé mechanické části – jako jsou ozubená kola nebo ložiska – a nepodléhá opotřebení, což má za následek výjimečně dlouhou životnost a nevyžaduje žádnou složitou běžnou údržbu. Uživatelé prostě musí striktně dodržovat standardy parametrů zařízení a vyhýbat se překračování maximálního provozního proudu (Imax), aby účinně předešli problémům, jako je vyhoření zařízení nebo snížení výkonu, a zajistili tak dlouhodobý a stabilní provoz.

2. Jak mohu vybrat správný mikro termoelektrický chladič pro konkrétní detektor?

Výběr je primárně založen na třech klíčových parametrech: za prvé, maximální chladicí kapacita (Qcmax) – limit chladicí schopnosti, když je teplotní rozdíl mezi teplou a studenou stranou 0 °C, který určuje chladicí limit zařízení; druhý, maximální přípustný provozní proud (Imax) – který musí odpovídat parametrům napájecího systému, aby nedošlo k přetížení; a za třetí, fyzické rozměry – které musí přesně odpovídat prostorovým omezením zařízení. Pro přesný výběr můžete uvést provozní podmínky vašeho zařízení a parametry instalace a my vám zdarma nabídneme profesionální řešení výběru.

3. Nabízíte služby přizpůsobení a odběru vzorků pro mikro termoelektrické chladiče pro detektory?

Podporujeme komplexní, nestandardní přizpůsobení, umožňující výrobu zařízení micro-TEC se specifickými rozměry, jmenovitými výkony a povlaky na základě výkresů nebo vzorků zákazníků. Poskytujeme služby testování vzorků před hromadnou výrobou; sériová výroba začíná až poté, co zákazník potvrdí, že vzorek splňuje výkonnostní specifikace, čímž je zajištěna kompatibilita a kvalita produktu v průběhu celého procesu.

4. Jaké jsou vaše zásady dodání produktu a poprodejní záruky?

Využitím našich vlastních rozsáhlých výrobních zařízení zajišťujeme stabilní a kontrolovatelné harmonogramy dodávek. Všechny produkty procházejí před opuštěním továrny několika koly testování přesnosti, stability a odolnosti vůči životnímu prostředí, přičemž přísně dodržují normy systému kvality ISO. V případě problémů s kvalitou, které nejsou způsobeny uživatelem, poskytujeme záruční náhradu a technickou nápravu spolu s technickou podporou po celou dobu životnosti.

5: Jaká je dodací lhůta přizpůsobení a MOQ?

U nestandardních rozměrů nebo povlaků poskytujeme bezplatné technické posouzení do 2 pracovních dnů. Výroba vzorku obvykle trvá 10–15 pracovních dnů; hromadná výroba (MOQ = 100 ks) trvá 20–25 pracovních dnů po schválení vzorku. Poplatky NRE (Non-Recurring Engineering) jsou prominuty u objednávek nad 500 ks.
