Mikro termoelektrické chladiče pro optoelektroniku

X-Meritan zahrnuje schopnosti v oblasti vývoje termoelektrických materiálů, výroby komponent termoelektrických chladičů (TEC) a navrhování tepelných řešení. Tyto mikro termoelektrické chladiče pro optoelektronická zařízení využívají Peltierův efekt pro aktivní chlazení nebo vytápění, čímž eliminují potřebu kompresorů, chladiv nebo pohyblivých mechanických částí. Jsou vhodné pro teplotně citlivé součástky, jako jsou laserové diody, optická komunikační zařízení, fotodetektory, lidarové moduly a další kompaktní optoelektronické součástky.

Vlastnosti:

●  Miniaturizovaný design, vhodný pro prostorově omezené optoelektronické a přesné elektronické obaly.

●  Podporuje přesnou regulaci teploty a pomáhá snižovat dopad teplotního posunu na výkon zařízení.

●  Struktura chlazení v pevné fázi, žádné pohyblivé části, zajišťující stabilní a spolehlivý dlouhodobý provoz.

●  Vysokoteplotní: Vhodné pro aplikace vyžadující stabilní řízení teploty při zvýšených okolních teplotách.

●  Žádné vibrace nebo mechanický hluk: Struktura v pevné fázi je vhodná pro přesné optické systémy a citlivá měřicí zařízení.

●  Splňuje RoHS, usnadňuje aplikaci v projektech na globálním trhu.

Aplikační scénáře:

●  Řízení teploty pro optická komunikační zařízení, zejména řízení periferní teploty pro laserové diody, DFB, EML a TOSA/ROSA.

●  Stabilizace teploty vysílačů a přijímačů LiDAR.

●  Světelné zdroje a snímací jednotky v lékařských testovacích zařízeních.

●  Přesné optické zkušební stolice a laboratorní kalibrační platformy.

●  Balící aplikace vyžadující malé rozměry, nízké vibrace a rychlou odezvu.

Specifikace a přizpůsobení

Výběrová kritéria

Při výběru mikro termoelektrických chladičů pro optoelektroniku zvažte následující parametry:

Rozměry: Přizpůsobeno na základě základny zařízení a montážní komory

Tloušťka: Musí vyvážit tepelný odpor, upínací sílu a montážní prostor

Maximální provozní proud: Musí odpovídat napájecímu zdroji měniče a strategii řízení teploty

Maximální teplotní rozdíl (Delta Tmax): Závisí na podmínkách chladiče na horkém konci

Kapacita tepelného čerpadla (Qmax): Určuje, kolik tepla lze odebrat

Odpor a napětí: Ovlivňují ztráty měniče a přesnost ovládání

Při přizpůsobení potvrdíme:

Rozměry zdroje tepla: Laserový čip, pouzdro TO, mikrosenzor, nebo integrovaný optoelektronický modul.

Materiály rozhraní: niklování, kompatibilita pájky nebo speciální požadavky na metalizaci.

Rozsah provozních teplot: Stabilizace pokojové teploty, nízkoteplotní provoz nebo vysokoteplotní kompenzace.

Konstrukční požadavky: Ultratenká konstrukce, vyšší hustota tepelného čerpadla nebo jiná prostorová omezení.

Technické specifikace

Proč zvolit X-Meritan?

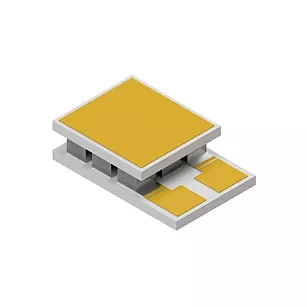

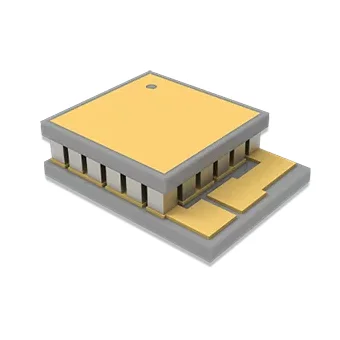

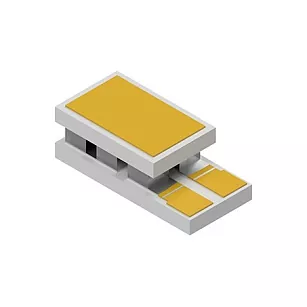

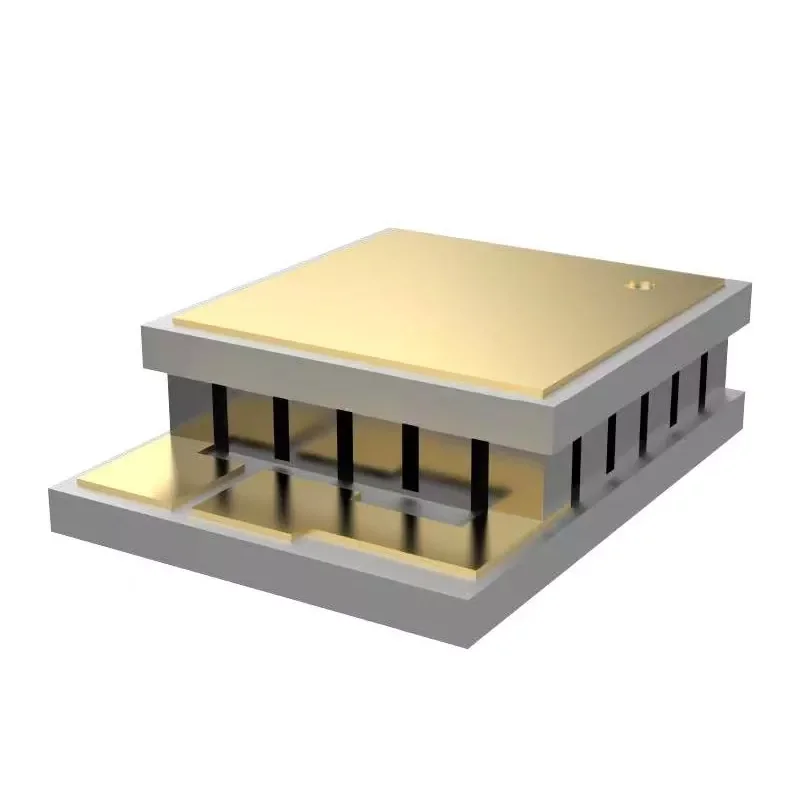

Miniaturní design TEC: Micro TEC o velikosti 1,5 × 1,1 mm, s minimální tloušťkou 0,65 mm.

Vysoká hustota tepelného čerpadla: Až přibližně 43 W/cm², vhodné pro kompaktní aplikace s vysokým tepelným tokem.

Odbornost na termoelektrické materiály: Vlastní vývoj termoelektrických materiálů podporuje optimalizovaný výkon TEC a návrhy specifické pro aplikaci.

Vlastní řešení TEC：Přizpůsobené rozměry, elektrické charakteristiky, konfigurace materiálu, metalizace a spojovací struktury na základě požadavků aplikace.

Od prototypu k výrobě：Podpora od tepelného návrhu a vývoje prototypu až po testování a sériovou výrobu.

Často kladené otázky

Proč je tento produkt vhodnější pro optoelektronická zařízení než standardní chladiče?

Standardní chladiče zajišťují pouze pasivní chlazení, takže teplota zařízení kolísá se změnami okolní teploty. Mikro termoelektrické chladiče na druhé straně aktivně regulují teplotu a vracejí provozní teplotu zpět do cílového rozsahu, díky čemuž jsou ideální pro optoelektronické systémy, které jsou citlivé na teplotní výkyvy.

Co by mělo být prioritou v projektech laserových diod?

Pozornost by se neměla soustředit pouze na samotnou chladicí desku, ale na celou tepelnou cestu: kontakt zdroje tepla, materiály rozhraní, design chladiče a to, zda je správně přizpůsoben proud měniče.

Dokáže X-Meritan přizpůsobit velikost termoelektrického chladiče (TEC)?

Ano. X-Meritan dokáže vyhodnotit vlastní velikosti a konfigurace na základě technických výkresů, vzorků nebo specifikací aplikace. Přizpůsobení zahrnuje rozměry, elektrické charakteristiky, konfiguraci materiálu P/N, strukturu připojení a požadavky na rozhraní.
