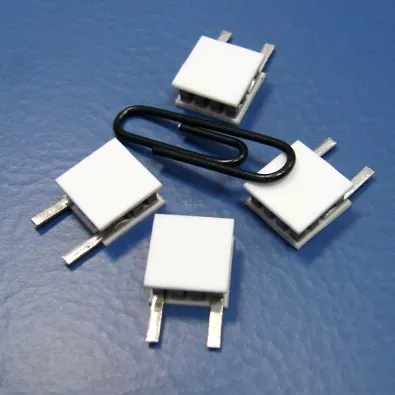

Mikro termoelektrické chladiče pro senzory

Senzory používané v optickém měření, lékařské diagnostice, monitorování prostředí a přesných přístrojích mohou být ovlivněny změnami teploty. X-Meritan vyvíjí kompaktní termoelektrická chladicí řešení založená na Peltierově jevu. Když stejnosměrný proud prochází páry polovodičů typu N a P, teplo se na jedné straně absorbuje a na druhé uvolní. Úpravou proudu může systém aktivně regulovat teplotu čidla bez kompresorů nebo chladicích okruhů.

Mikro termoelektrické chladiče pro senzory jsou vhodné pro kompaktní sestavy senzorů používané v optických detekčních systémech, lékařských přístrojích, spektrometrech, astronomických zařízeních a přesných měřicích zařízeních.

Oblasti použití

Mikro termoelektrické chladiče pro senzory lze použít v optických detektorech a komunikačních zařízeních, astronomických pozorovacích systémech, lékařských testovacích přístrojích, zařízeních pro monitorování životního prostředí, spektrometrech a analytických přístrojích, laboratorních zařízeních a systémech přesného měření.

Tyto aplikace často vyžadují kompaktní velikost, lokalizované chlazení a stabilní teplotu senzoru.

Požadavky na údržbu

Při našem použití je běžná údržba jednoduchá, ale chladicí sestava stále vyžaduje pravidelné kontroly. Chladič horké strany udržujeme čistý a bez překážek, aby se teplo mohlo správně odvádět. Kontrolujeme také svorky elektroinstalace, zda nejsou uvolněné, zoxidované nebo zda nemají vyšší přechodový odpor.

Tepelné rozhraní by mělo zůstat čisté a v rovnoměrném kontaktu. Pokud tepelná podložka nebo mazivo stárne, jsou znečištěné nebo ztratí kontaktní tlak, chladicí výkon se sníží. Rovněž je třeba zkontrolovat průtok vzduchu, stav ventilátoru, prostor krytu a okolní teplotu, zda dlouhodobě odvádí teplo stabilní.

Úvahy o výběru

Při výběru termoelektrického modulu nejprve potvrdíme tepelnou zátěž čidla, cílovou teplotu, okolní teplotu, instalační prostor, rozpočet na napájení a požadavek na teplotní stabilitu.

Napětí a proud modulu musí odpovídat regulátoru a napájecímu zdroji. U přenosných nebo bateriových zařízení věnujeme zvýšenou pozornost spotřebě energie a provozní době.

Zkontrolujeme také velikost modulu, tepelné rozhraní, design chladiče, způsob proudění vzduchu, dobu provozu a pracovní prostředí. Na základě těchto podrobností může X-Meritan pomoci vybrat vhodnou konfiguraci pro sestavu senzoru.

Proč pracovat s X-Meritan

1. Vlastní výrobní základna

Provozujeme vlastní výrobní základnu a zaměřujeme se na termoelektrické materiály, čipy a chladicí moduly. Od výběru materiálu po zpracování polovodičů a montáž modulů kontrolujeme klíčové výrobní kroky, abychom udrželi kvalitu a stálost šarží stabilní.

2. Osvědčené tržní aplikace

Mikro termoelektrické chladiče pro senzory se používají v optické komunikaci, automobilových radarech, univerzitních laboratořích a dalších oblastech přesného chlazení. V současnosti produkty X-Meritan představují asi 55 % evropského trhu a asi 30 % severoamerických a jihovýchodních asijských trhů dohromady.

3. Podpora pro OEM projekty

Pro OEM a průmyslové zákazníky náš tým pomáhá potvrdit tepelné zatížení, cílovou teplotu, napětí, proud, limity velikosti a teplotní stabilitu před výběrem.

FAQ

Co je třeba zvážit před nákupem termoelektrického chladiče?

Mezi klíčové parametry patří tepelné zatížení čidla, cílová teplota, okolní teplota, instalační prostor, teplotní stabilita, napájení a odvod tepla na horké straně.

Jaké je srovnání termoelektrického chlazení s pasivním chlazením?

Pasivní chlazení je jednodušší a nevyžaduje elektrickou energii, ale nemůže aktivně chladit pod okolní teplotu. Termoelektrické chlazení vyžaduje napájení a vhodný chladič, ale poskytuje aktivní řízení teploty.

Jaké je srovnání termoelektrického chlazení s kompresorovým chlazením?

Kompresorové systémy poskytují vyšší chladicí kapacitu, ale vyžadují více prostoru a mechanických součástí. Termoelektrické moduly jsou kompaktnější, produkují méně mechanických vibrací a snáze se ovládají elektronicky, takže jsou vhodné pro lokální a mírné chladicí zátěže.

Může modul pracovat s regulátorem teploty?

Ano. Modul lze integrovat s teplotním čidlem a elektronickým regulátorem pro regulaci teploty v uzavřené smyčce.

Jak lze zlepšit účinnost chlazení?

Použijte vhodně dimenzovaný chladič na horké straně, minimalizujte odpor tepelného rozhraní a přizpůsobte provozní proud modulu a konfiguraci polovodičů skutečné tepelné zátěži.

Je údržba složitá?

Ne. Termoelektrický prvek nemá žádné mechanické pohyblivé části. Stále se doporučuje pravidelná kontrola elektrických spojů, tepelných rozhraní, proudění vzduchu a odvodu tepla z horké strany.

Kde se tyto chladicí moduly běžně používají?

Běžně se používají v optických senzorech, astronomických detektorech, lékařských testovacích přístrojích, zařízeních pro monitorování životního prostředí, analytických přístrojích, laboratorních zařízeních a přesných měřicích systémech.

Může X-Meritan podporovat přizpůsobené požadavky na chlazení senzoru?

Ano. U OEM mikro termoelektrických chladičů pro senzory by zákazníci měli poskytnout požadované rozměry, tepelný výkon, elektrické podmínky a instalační prostředí. X-Meritan může pomoci určit vhodnou termoelektrickou konfiguraci.
