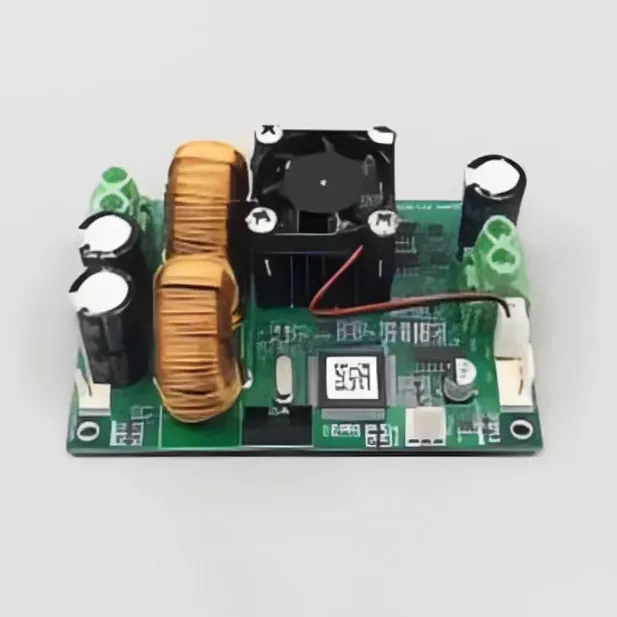

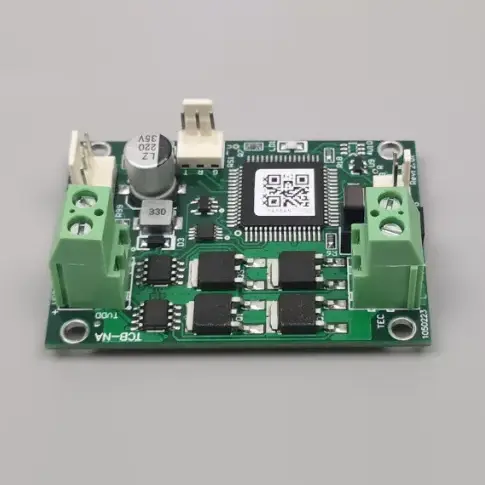

PID regulátor teploty

X-Meritan vyrábí PID regulátory teploty používané v průmyslových topných a chladicích systémech. Tato zařízení čtou teplotní signál ze senzoru, porovnávají jej s nastavenou hodnotou a upravují výstup tak, aby udržovala procesní teplotu stabilní. Mezi běžné aplikace patří vytlačování plastů, balicí stroje, laboratorní pece a linky na zpracování potravin.

Regulátor není samostatné topné zařízení. Poskytuje řídicí signál, který řídí relé, polovodičové relé (SSR) nebo analogový výstup. Vlastní ohřev nebo chlazení je prováděno externími prvky, jako jsou kazetové ohřívače, pásové ohřívače nebo chladicí ventily.

Jak funguje PID regulace

PID znamená proporcionální, integrální a derivační. Regulátor nepřetržitě měří rozdíl mezi nastavenou a skutečnou teplotou. Tento rozdíl se nazývá chyba.

Proporcionální člen vytváří výstup úměrný aktuální chybě. Integrální člen akumuluje minulé chyby a opravuje offset v ustáleném stavu. Odvozený člen reaguje na rychlost změny a pomáhá snižovat překmit.

V praxi nastavuje uživatel nebo funkce automatického ladění regulátoru tři parametry: proporcionální pásmo, integrační čas a derivační čas. Správné naladění je zásadní. Špatně vyladěná PID smyčka bude oscilovat nebo reagovat pomalu. Ovládání ON-OFF je jednodušší a používá se tam, kde proces toleruje teplotní výkyvy.

Technické parametry

Všechny specifikace jsou ověřeny při závěrečném testu. Ke každé jednotce lze dodat kalibrační list.

Možnosti vstupu a výstupu

Regulátor musí odpovídat teplotnímu čidlu a spínacímu zařízení zátěže. Níže uvedená tabulka shrnuje běžné kombinace.

Nesoulad mezi typem vstupu a snímačem způsobuje nesprávné údaje. Nesoulad mezi výstupem a spínacím zařízením zátěže způsobuje selhání ovládání nebo poškození součásti.

PID vs ON-OFF řízení

Ovládání ON-OFF plně zapne výstup, když teplota klesne pod nastavenou hodnotu, a úplně vypne, když stoupne nad nastavenou hodnotu plus hysterezní pásmo. Tato metoda je jednoduchá a funguje pro systémy s velkou tepelnou hmotou, kde jsou přijatelné teplotní výkyvy.

PID regulace moduluje výstup plynule nebo v rychlých dávkách. Udržuje teplotu blízko nastavené hodnoty s minimálními oscilacemi. PID je vyžadován pro procesy, které vyžadují přísnou teplotní toleranci, jako jsou laboratorní inkubátory, vstřikovací trysky a regulace teploty laserové diody.

Funkce automatického ladění v regulátorech X-Meritan vypočítává počáteční parametry PID zavedením řízené poruchy a měřením odezvy procesu. Po automatickém ladění je pro optimální výkon často stále potřeba ruční jemné doladění.

Pokyny k instalaci a zapojení

Nesprávné zapojení je nejčastější příčinou poruch v poli. Během instalace je třeba zkontrolovat následující body:

Vstup termočlánku: Použijte správný prodlužovací kabel termočlánku. Nepoužívejte měděný drát. Polarita musí odpovídat. Kompenzace studeného konce zabudovaná v regulátoru předpokládá, že svorkovnice má známou teplotu. Neumisťujte ovladač do blízkosti zdrojů horkého vzduchu, které způsobují posun teploty na svorkách.

RTD vstup: Pro zrušení odporu vedení použijte třívodičové nebo čtyřvodičové připojení. Dvouvodičové připojení představuje chybu měření, zejména u dlouhých kabelů.

Výstup SSR: Výstup SSR ovladače je nízkonapěťový stejnosměrný impuls. Musí být připojen k řídicímu vstupu externího SSR. Nepřipojujte jej přímo k topnému tělesu.

Reléový výstup: Použijte odlehčovací obvod přes indukční zátěž k ochraně kontaktů relé. Životnost relé je dimenzována pro určitý počet operací při daném proudu. Časté spínání vysokým proudem zkracuje životnost.

Napájení: Široký napěťový vstup akceptuje většinu průmyslových sítí. Ale napěťové špičky z blízkých motorů nebo stykačů mohou poškodit ovladač. Pokud je elektrické vedení hlučné, použijte přepěťovou ochranu nebo síťový filtr.

Uzemnění: Připojte zemnicí svorku ke správnému uzemnění. To snižuje elektrický šum a zvyšuje bezpečnost.

Průvodce výběrem

Chcete-li vybrat regulátor teploty PID, odpovězte na tyto otázky:

1. Jaký typ snímače bude použit?

Termočlánky pokrývají široký rozsah teplot a rychle reagují. RTD jsou přesnější a stabilnější při nižších teplotách, ale pomalejší. Analogové vstupy se používají, když teplotní signál přichází z převodníku.

2. Jaký je požadovaný teplotní rozsah?

Rozsah regulátoru musí pokrývat očekávaný provozní rozsah. Použití ovladače s větším rozsahem, než je potřeba, snižuje rozlišení. Například termočlánkový regulátor K s rozsahem 0-1370°C ukazuje rozlišení 1°C. Regulátor s rozsahem 0-400°C může ukazovat rozlišení 0,1°C.

3. Co je zařízení pro spínání zátěže?

Pokud používáte SSR, vyberte výstup měniče SSR. Při použití mechanického stykače je vhodný reléový výstup. Pokud je koncovým regulačním prvkem proporcionální ventil nebo regulátor výkonu SCR, použijte analogový výstup.

4. Jaká přesnost je požadována?

Specifikace přesnosti zobrazení je ±0,5 % FS nebo ±1 číslice. Pro rozsah 0-400°C to je ±2°C. Pokud proces vyžaduje řízení ±0,5°C, samotný regulátor toho nemůže dosáhnout. Přesnost snímačů, tepelné ztráty a vyladění systému také přispívají ke konečné přesnosti řízení.

5. Je nutná komunikace nebo alarm?

Alarmové výstupy jsou užitečné pro ochranu proti přehřátí. RS485 Modbus umožňuje monitorování a nastavení regulátoru z PLC nebo počítače. Tyto možnosti zvyšují náklady, takže vyberte pouze to, co aplikace vyžaduje.

Typické aplikace

Plasty a balicí stroje

Regulátory PID regulují teplotu vytlačovacích válců, potrubí horkých vtoků a tyčí tepelného svařování. Konzistentní teplota zabraňuje degradaci materiálu a zajišťuje kvalitu těsnění.

Laboratorní vybavení

Muflové pece, sušicí pece a lázně s konstantní teplotou spoléhají na PID regulátory pro opakovatelné podmínky. Pomalá tepelná odezva těchto systémů vyžaduje pečlivé vyladění integrálního členu.

Zpracování potravin

Komerční pece, fritézy a pasterizátory používají PID regulátory ke splnění norem bezpečnosti a kvality potravin. Regulátor často pracuje se snímačem PT100 pro přesné měření nízkých teplot.

Výroba polovodičů a elektroniky

Pájecí stanice, přetavovací pece a vytvrzovací pece vyžadují těsné teplotní profily. PID regulátor pracuje s výstupy SSR pro rychlé spínání a jemné ovládání.

Často kladené otázky

Q: Jaký je rozdíl mezi PID a ON-OFF regulací v praxi?

A: Ovládání ON-OFF přepíná výstup mezi úplným zapnutím a úplným vypnutím. Teplota kolísá kolem nastavené hodnoty. PID regulace plynule upravuje výstup tak, aby byla teplota udržována téměř konstantní. Použijte PID, když proces toleruje pouze malou odchylku.

Otázka: Co je automatické ladění a kdy jej mám použít?

A: Auto-tune je funkce, která automaticky vypočítá parametry PID. Funguje tak, že výstup řízeně zapíná a vypíná a měří, jak systém reaguje. Spusťte automatické ladění během počátečního nastavení nebo když se výrazně změní tepelné zatížení. Po automatickém ladění ověřte výkon a v případě potřeby proveďte ruční úpravy.

Otázka: Proč moje teplota překročí nastavenou hodnotu?

Odpověď: Překmit obvykle znamená, že proporcionální pásmo je příliš úzké nebo integrační čas je příliš krátký. Regulátor aplikuje příliš velký výkon, než teplota dosáhne nastavené hodnoty. Zvětšete proporcionální pásmo nebo snižte integrační působení. Automatické ladění může pomoci najít výchozí bod.

Otázka: Mohu použít stejný regulátor pro vytápění a chlazení?

Odpověď: Některé modely podporují duální výstup tepla/chlazení. Poskytují jeden výstup pro vytápění a druhý pro chlazení. To je užitečné pro systémy, které vyžadují obojí, jako jsou plastové extrudéry s ventilátory chlazení vzduchem. Zkontrolujte specifikace modelu a ověřte dostupnost duálního výstupu.

Otázka: Jak zjistím, zda je můj senzor kompatibilní?

A: Typ vstupu regulátoru musí odpovídat senzoru. U termočlánků se musí typové písmeno (K, J, T atd.) shodovat. U RTD musí křivka odporu (PT100 nebo PT1000) odpovídat. Použití nesprávného nastavení bude mít za následek nesprávné odečty teploty. Většina ovladačů má konfigurační parametr pro výběr typu vstupu.

Otázka: Jaká je očekávaná životnost PID regulátoru?

Odpověď: Při správné instalaci a chlazení může elektronika fungovat mnoho let. Reléový výstup je nejběžnějším předmětem opotřebení. Životnost kontaktů relé je udávána výrobcem a závisí na spínací frekvenci a proudu. Výstupy SSR nemají žádné mechanické opotřebení, ale mohou selhat v důsledku přehřátí nebo přepětí.

Otázka: Poskytujete technickou podporu pro ladění?

A: Ano. Naši inženýři mohou pomoci s počátečním nastavením a laděním pro konkrétní aplikace. Uveďte podrobnosti o svém tepelném systému, včetně výkonu ohřívače, typu senzoru a charakteristik zátěže. Odpovídáme do jednoho pracovního dne.
