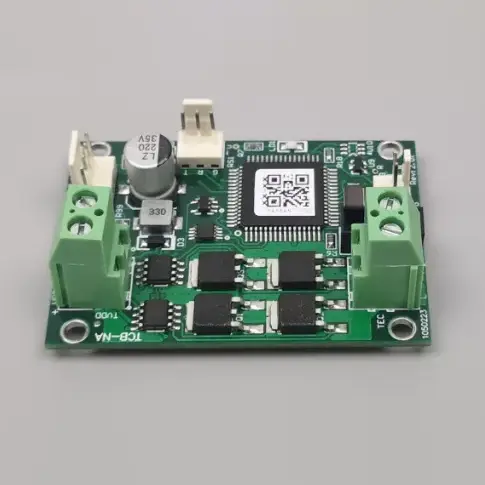

Regulátor teploty TCB-NA pro standardní chladiče

X-Meritan TCB-NA Temperature Controller for Standard Coolers je modul pro řízení teploty pro standardní termoelektrické chladiče (TEC), který podporuje chlazení i vytápění. Poskytuje přesnost regulace teploty ±0,1°C, proud 0–10A TEC a rozsah regulace -20°C až +100°C.

Se standardním sériovým rozhraním ASCII, snímáním teploty 10K NTC a kompaktní strukturou 60 × 42 × 26,5 mm je TCB-NA navržen pro přímou integraci do průmyslových a komerčních systémů řízení teploty.

Technické specifikace

Hodnotu NTC B lze přizpůsobit. Jiná hodnota B ovlivňuje absolutní měření teploty, ale nemění základní přesnost regulace.

Ovládací funkce

Vytápění a chlazení

Regulátor měří teplotu pomocí NTC senzoru a upravuje směr TEC podle nastavené hodnoty. To umožňuje, aby stejný modul poskytoval vytápění i chlazení bez samostatného řídicího hardwaru.

Regulace ON/OFF

Metoda řízení ON/OFF je navržena pro stabilní udržování teploty ve standardních aplikacích TEC, včetně laserové diody a laboratorního vybavení.

Sériové rozhraní

Nastavení teploty a monitorování v reálném čase lze spravovat prostřednictvím sériového protokolu ASCII. Během instalace a testování lze použít běžné sériové nástroje, jako je Windows HyperTerminal.

Vyhrazené signály alarmu a „připraveno“ poskytují zpětnou vazbu o provozním stavu, zatímco vstup pro vypnutí TEC umožňuje hostitelskému systému v případě potřeby zakázat provoz TEC.

Přizpůsobení výkonu

TEC napětí

Přizpůsobení napětí je zásadní, protože regulátor teploty TCB-NA pro standardní chladiče neposkytuje interní omezení výstupního napětí. Napájecí napětí nesmí překročit jmenovité napětí připojeného TEC.

Například při použití 12V TEC by mělo být odpovídajícím způsobem zvoleno napájení systému.

Power Ripple

Spínací operace regulátoru může zvýšit zvlnění na připojeném spínaném zdroji. Pokud systém obsahuje další desky citlivé na elektrický šum nebo EMI, může být vhodnější samostatné napájení regulátoru.

Teplotní výkon

Rozsah senzoru

Připojený 10K NTC podporuje specifikovaný rozsah měření -30°C až +147°C, zatímco aktivní řízení teploty je specifikováno od -20°C do +100°C.

Přesnost

Stanovená přesnost regulace teploty a přesnost nastavené teploty jsou ±0,1°C. Skutečný výkon systému může být ovlivněn také tolerancí NTC, umístěním senzoru, tepelným kontaktem, charakteristikami TEC, rozptylem tepla a okolními podmínkami.

U aplikací vyžadujících přísnou teplotní stabilitu by mělo být testování provedeno s konečnou TEC, senzorem, zátěží a mechanickou strukturou.

Oblasti použití

Laserové diody

Regulátor může udržovat stabilní tepelné prostředí pro laserové diodové systémy, kde teplota přímo ovlivňuje provozní výkon.

Laboratorní vybavení

Je vhodný pro laboratorní přístroje vyžadující standardní termoelektrický ohřev a chlazení se stabilní regulací teploty.

Průmyslové systémy

Průmyslová zařízení mohou používat modul pro univerzální řízení TEC, kde je důležitá kompaktní instalace, sériová komunikace a nákladová efektivita.

Chytré spotřebiče

Díky cenově orientované architektuře je ovladač vhodný pro výrobu chytrých spotřebičů a další objemové aplikace vyžadující standardní řízení teploty.

TCB-NA nebo TCB-NE?

TCB-NA je vhodný, když projekt upřednostňuje standardní řízení teploty a nákladovou efektivitu. Pro aplikace vyžadující pokročilejší správu energie nebo funkce řízení teploty vyšší úrovně může být vhodnější řada TCB-NE.

Výběr by měl být založen na napětí TEC, proudu, cílové teplotě, požadavcích na řízení, účinnosti a architektuře systému.

Požadavky na zadávání zakázek

Před objednáním by kupující měli potvrdit jmenovité napětí TEC, maximální proud, napájecí napětí, cílovou teplotu, požadovanou přesnost, specifikaci NTC, požadavky na komunikaci a provozní prostředí.

X-Meritan provozuje vlastní továrnu v Číně, která se zabývá montáží PCB a finální kalibrací. Jeho inženýrský tým může poskytnout technickou podporu pro přizpůsobení napětí TEC, řízení zvlnění napájení a požadavky na konfiguraci. Standardní inventář komponent a zámořská logistika podporují OEM a hromadné nákupy.

Poznámky k instalaci

Napájecí zdroj musí být kompatibilní s hodnocením TEC. Překročení napětí TEC může způsobit přetížení součástí, protože regulátor teploty TCB-NA pro standardní chladiče nemá žádné interní omezení výstupního napětí.

Specifikace proudu 0–10 A by měla být vyhodnocena společně s TEC, kabeláží, konektory a napájecím zdrojem. Pro kompletní termoelektrický systém je také nutný správný odvod tepla.

Při připojování jiné citlivé elektroniky ke stejnému spínanému zdroji zkontrolujte před finální integrací systému zvlnění a EMI.

Často kladené otázky

Jaké napětí TEC může TCB-NA podporovat?

Regulátor podporuje napětí TEC od 5V do 27V. Napětí TEC musí být stejné nebo vyšší než napájecí napětí desky. Protože TCB-NA nemá žádné vnitřní omezení výstupního napětí, napájecí zdroj nesmí překročit jmenovité napětí TEC.

Jaký je maximální proud TEC?

Regulátor teploty TCB-NA pro standardní chladiče podporuje proudový rozsah TEC 0–10A. Skutečný provozní proud by měl být zvolen podle jmenovité hodnoty TEC, tepelného zatížení, zapojení, konektorů a kapacity napájecího zdroje.

Může regulátor zajistit vytápění i chlazení?

Ano. Obousměrná řídicí architektura umožňuje TEC pracovat v režimu vytápění i chlazení, což umožňuje udržovat cílovou teplotu za měnících se okolních podmínek.

Jaké teplotní čidlo regulátor používá?

Standardní konfigurace používá 10K NTC s výchozí hodnotou B 3950. Hodnotu B lze upravit podle požadavků aplikace. Stanovený rozsah měření je -30 °C až +147 °C, s regulačním rozsahem -20 °C až +100 °C.

Jak lze ovládat nebo monitorovat TCB-NA?

Regulátor používá standardní sériové rozhraní ASCII pro nastavení teploty a monitorování v reálném čase. Poskytuje také poplachové a stavové signály „připraven“ a vypínací vstup TEC pro integraci s hostitelským řídicím systémem.
