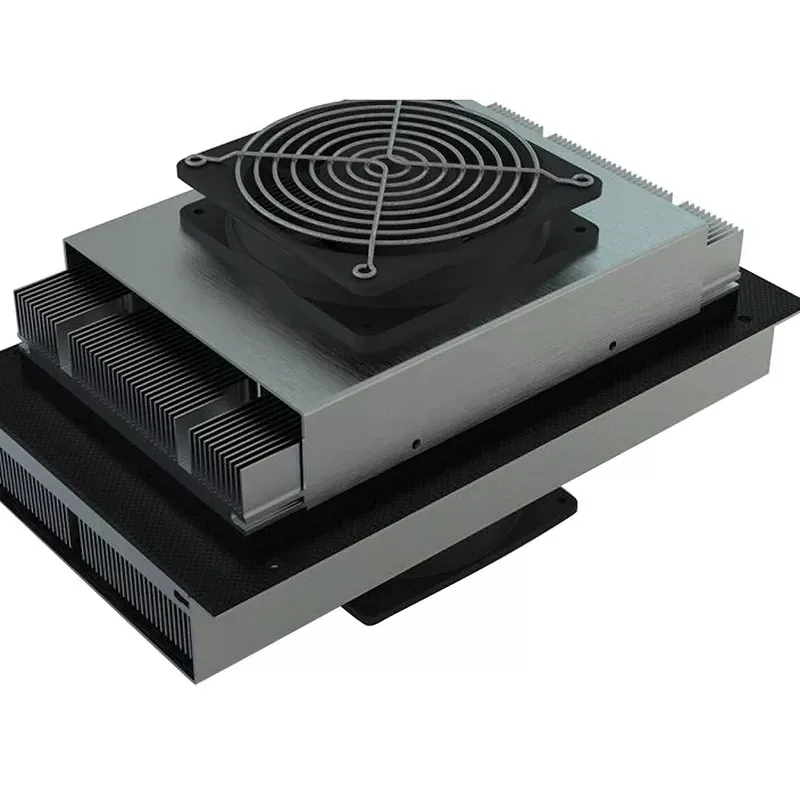

Sestavy termoelektrických chladičů vzduch-vzduch

Termoelektrické chladiče vzduch-vzduch X-meritan poskytují kompaktní, vysoce integrované řešení řízení teploty v pevné fázi. Odstraněním konvenčních kompresorů, vedení chladiva a složitých smyček cirkulace kapaliny využívají tyto sestavy přímé výměníky tepla na straně vzduchu a vysoce spolehlivé polovodičové termoelektrické moduly k usnadnění účinné výměny tepla, což výrazně zjednodušuje architekturu zařízení a zároveň zabraňuje riziku úniku.

Využitím možností vertikální integrace X-meritan – od vývoje surových termoelektrických materiálů a vývoje základních komponent až po tepelný design na úrovni systému – každá sestava prochází 100% ověřením modulu, testováním AC odolnosti a přísným teplotním cyklickým zátěžovým testováním, aby byla zajištěna dlouhodobá stabilita a vysoká spolehlivost.

Vlastnosti produktu

Polovodičové chlazení bez kompresoru

Sestavy termoelektrických chladičů vzduch-vzduch využívají polovodičové termoelektrické moduly k vytvoření teplotního rozdílu prostřednictvím stejnosměrného napájení. Chladicí systém nevyžaduje kompresor ani konvenční chladicí okruh.

Kompaktní montážní struktura

Chladicí komponenty jsou integrovány do kompaktní sestavy, spíše než se spoléhat na samostatnou chladicí jednotku. Tato struktura pomáhá zmenšit potřebný prostor pro instalaci uvnitř nebo kolem elektronických zařízení, přístrojů a uzavřených systémů.

Nízké mechanické rušení

Bez kompresoru nebo jiného velkého mechanického chladicího mechanismu generuje sestava během provozu minimální mechanické vibrace.

Chlazení a topení v jedné sestavě

Termoelektrický modul může přepínat mezi chlazením a topením obrácením směru stejnosměrného proudu. Jedna sestava tepelného managementu tedy může podporovat regulaci teploty v různých provozních podmínkách bez přidání samostatného topného článku pro základní obousměrnou regulaci teploty.

Přesná regulace teploty

Termoelektrický efekt přímo reaguje na změny elektrického příkonu, což umožňuje regulaci tepelného výkonu pomocí řídicího systému. Konfigurace s teplotní zpětnou vazbou lze použít tam, kde zařízení vyžaduje řízené a opakovatelné teplotní podmínky.

Žádný kapalinový chladicí okruh

Termoelektrické chladiče vzduch-vzduch přenášejí teplo přes výměníky tepla na straně vzduchu a nevyžadují smyčku cirkulace kapaliny. To odstraňuje potřebu chladicího potrubí, čerpadel, nádrží a souvisejících připojení kapalinové smyčky z architektury chlazení.

Široká možnost provozní teploty

Sestavy lze konfigurovat pro zařízení pracující v širokém teplotním rozsahu od -40°C do +85°C. Výběr komponent a konfigurace sestavy mohou být přizpůsobeny očekávaným podmínkám prostředí a provozu zařízení.

Konfigurovatelné pro různé konstrukce zařízení

X-Meritan může sestavu nakonfigurovat podle požadované chladicí kapacity, napětí, proudu, rozměrů, průtoku vzduchu, přesnosti regulace teploty a požadavků na montáž. To umožňuje jednotce tepelného managementu, aby byla přizpůsobena mechanickým a elektrickým omezením cílového zařízení.

Parametry produktu

Chlazení vzduch-vzduch TEC vs. chlazení na bázi kapaliny

Pro aplikace, které nevyžadují smyčku chlazení kapalinou, může konfigurace TEC na straně vzduchu zjednodušit integraci systému.

Vhodná architektura závisí na chladicí kapacitě, tepelném toku, okolních podmínkách, dostupném prostoru, proudění vzduchu a konstrukci zařízení.

Typické aplikace zařízení

Elektronické skříně a telekomunikační zařízení

Termoelektrické chladicí sestavy vzduch-vzduch mohou odvádět teplo nahromaděné uvnitř venkovních skříní, komunikačních zařízení a elektronických skříní. Cirkulace vzduchu na studené straně rozděluje chlazení po celé skříni, zatímco horká strana odvádí nashromážděné teplo do okolního prostředí.

Laboratorní a výzkumné přístroje

U laboratorních zařízení vyžadujících stabilní teploty a nízké mechanické rušení zabraňuje termoelektrické chlazení v pevné fázi vibracím kompresoru a cirkulaci chladiva. Sestava může být konfigurována podle tepelných požadavků analytických a výzkumných přístrojů.

Lékařské a diagnostické vybavení

Komponenty v diagnostických a lékařských přístrojích citlivé na teplotu mohou vyžadovat řízené tepelné podmínky. Konfigurace vzduch-vzduch TEC mohou zajistit lokalizované chlazení nebo vytápění bez zavádění kapalinového okruhu do zařízení.

Polovodičová a optická zařízení

Zařízení pro zpracování polovodičů, testování, laserová a optická zařízení mohou obsahovat součásti, jejichž výkon se mění s teplotou. Tepelný management na straně vzduchu na bázi TEC lze použít tam, kde je vyžadován řízený odvod tepla a teplotní stabilita.

Specializované průmyslové vybavení

Průmyslové řídicí systémy, inspekční zařízení a další strojní zařízení pracující v proměnlivých podmínkách okolního prostředí mohou využívat sestavu k řízení vnitřní akumulace tepla při zachování definované provozní teploty.

Výrobní a testovací proces

100% ověření modulu

Každý modul vzduch-vzduch Thermoelectric Cooler Assemblies je před montáží testován na elektrický odpor, tepelnou vodivost a Seebeckův koeficient. Testování identifikuje elektrické nebo tepelné odchylky předtím, než modul vstoupí do hotového chladicího systému.

Validace materiálu

Termoelektrické polovodičové materiály jsou hodnoceny z hlediska konzistentních elektrických a tepelných vlastností. Měření podle hodnoty se používají jako součást ověřování vlastností materiálu a modulu.

Integrita pájecího spoje

Testování střídavého odporu se provádí pro ověření vnitřních elektrických spojení termoelektrického modulu. Test je určen k identifikaci abnormálního odporu spojeného s defekty pájených spojů.

Kontrola integrity modulu

Vadné nebo neaktivní termoelektrické moduly jsou před integrací stíněny. Vadný modul může vytvořit neúčinnou tepelnou cestu a snížit teplotní rozdíl dostupný v sestavě.

Závěrečné testování sestavy

Dokončené sestavy procházejí výkonnostními a zátěžovými testy, včetně teplotních cyklů v rámci specifikovaných provozních rozsahů. Testování hodnotí mechanickou a tepelnou integritu hotové sestavy při opakovaných změnách teploty.

Proč zvolit X-Meritan

X-Meritan pracuje s termoelektrickými materiály, vývojem základních komponent, návrhem tepelného managementu a výběrem na úrovni systému. Tato vertikální schopnost umožňuje vyhodnocení chladicí sestavy od úrovně materiálu TEC a modulu až po tepelnou architekturu na straně vzduchu.

Společnost slouží aplikacím v oblasti optických komunikací, průmyslových a lékařských zařízení, automobilové elektroniky, spotřební elektroniky a výzkumných institucí. Jeho technický rozsah pokrývá vývoj termoelektrických materiálů, přizpůsobení komponent, návrh řešení odvodu tepla a podporu výběru.

FAQ

Co je sestava termoelektrického chladiče vzduch-vzduch?

Jedná se o sestavu tepelného managementu v pevné fázi, která využívá termoelektrický modul k přenosu tepla z jednoho proudu vzduchu do druhého. Tepelné výměníky a ventilátory zajišťují požadovanou cirkulaci vzduchu na studené a teplé straně.

Mohou termoelektrické chladicí sestavy vzduch-vzduch poskytovat chlazení i topení?

Ano. Obrácení směru stejnosměrného proudu přes termoelektrický modul obrátí směr přenosu tepla, což umožňuje sestavě zajistit buď chlazení, nebo vytápění.

Jak zvolím požadovaný chladicí výkon?

Začněte s nepřetržitým a špičkovým tepelným zatížením zařízení, poté zvažte okolní teplotu, cílovou teplotu, proudění vzduchu a dostupnou kapacitu odvodu tepla z horké strany. Tyto podmínky by měly být vyhodnoceny společně při výběru sestavy.

Lze rozměry přizpůsobit?

Ano. Rozměry, konfigurace proudění vzduchu, montážní konstrukce, elektrické požadavky a další montážní charakteristiky mohou být vyvinuty podle návrhu zařízení.

Jaké informace jsou vyžadovány pro cenovou nabídku montáže TEC?

Zajistěte požadovaný chladicí výkon, okolní teplotu, cílovou teplotu, dostupný instalační prostor, stejnosměrné napájení, podmínky proudění vzduchu, provozní prostředí a požadavky na řízení teploty. Tyto parametry umožňují vyhodnocení konfigurace sestavy vůči skutečné aplikaci.

Je sestava vzduch-vzduch TEC vhodná pro vysoké tepelné zatížení?

Vhodnost závisí na aktuální tepelné zátěži, okolní teplotě, požadovaném teplotním rozdílu, průtoku vzduchu a dostupném odvodu tepla. Aplikace, které překračují praktickou kapacitu konfigurace TEC na straně vzduchu, by měly být vyhodnoceny oproti alternativním architekturám tepelného managementu.
