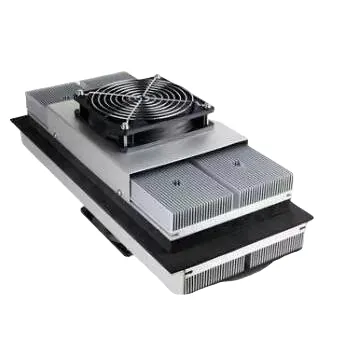

Sestavy termoelektrických chladičů přímo do vzduchu

X-Meritan vyrábí specializované sestavy termoelektrických chladičů Direct-to-Air k řešení tepelných úzkých míst v kompaktních průmyslových skříních a citlivých zařízeních. Integrací vysoce výkonných Peltierových modulů, vlastních chladicích desek, chladičů a ventilátorů do jediné polovodičové podsestavy toto řešení poskytuje přímé bodové chlazení bez organických lepidel nebo kapalinových smyček. Chrání laserové diody, lékařské diagnostické nástroje a telekomunikační elektroniku před mechanickými vibracemi, přehřátím a snížením výkonu.

Jak to funguje?

Sestavy termoelektrických chladičů přímo do vzduchu využívají Peltierův efekt k odvádění tepla z cílového montážního povrchu a jeho rozptýlení do okolního prostředí.

Tepelná dráha:

Cílový zdroj tepla → Deska/chladič na studené straně → Modul TEC → Radiátor na horké straně → Odsávací ventilátor → Okolní vzduch

Při použití stejnosměrného proudu se teplo absorbované na studené desce pohybuje přes polovodičové prvky k radiátoru na horké straně. Ventilátor na horké straně nepřetržitě odvádí odpadní teplo do okolního vzduchu, zatímco volitelný ventilátor na studené straně cirkuluje chlazený vzduch uvnitř skříně. Celkový výkon závisí na tepelné zátěži (Qmax), cílovém teplotním rozdílu (ΔTmax), vstupním proudu (Imax) a účinnosti pohlcování okolního tepla.

Klíčové vlastnosti

Přímý tepelný přenos povrch-vzduch: Absorbuje teplo přímo z montážních povrchů na studené straně a odvádí je do okolního vzduchu přes chladiče s nucenou konvekcí.

Solid-State spolehlivost: Eliminuje kompresory, chladicí smyčky a pohyblivé mechanické části (kromě ventilátorů) pro tichý provoz bez vibrací.

Rychlá tepelná odezva: Umožňuje okamžité přepínání topení/chlazení a jemnou regulaci teploty úpravou vstupního stejnosměrného proudu.

Sestava inertního prostředí: Vakuové pájení a balení v inertní atmosféře zabraňují vnitřní oxidaci, odplyňování a tepelné degradaci.

Kompaktní a robustní půdorys: Snadno se integruje do prostorově omezených krytů, venkovních telekomunikačních skříní a přenosných diagnostických jednotek.

Navrženo na zakázku: Geometrie studené desky, konfigurace ventilátorů, provozní napětí a tepelné kapacity odpovídají konkrétním konstrukcím skříně.

Primární cílové aplikace

Přesné elektronické skříně Chrání citlivou řídicí elektroniku, napájecí zdroje a automatizační moduly před tepelným přetížením v utěsněných pouzdrech.

Lékařské diagnostické vybavení Sestavy termoelektrických chladičů Direct-to-Air poskytují stabilní termoregulaci bez vibrací pro klinické analyzátory, lékařské zobrazovací komponenty a činidla citlivá na teplotu.

Optické a laserové systémy Udržuje stálou teplotu pro vysoce výkonné laserové diody a optické senzory, aby se eliminoval drift vlnové délky a zkreslení signálu.

Telekomunikační hardware Zajišťuje nepřetržité chlazení pro vzdálené venkovní telekomunikační skříně a základnové stanice, kde je údržba kompresoru nepraktická.

Možnosti přizpůsobení

1. Capacita chlazení (Qmax): Jednostupňové nebo vícestupňové konfigurace TEC navržené tak, aby odpovídaly cílovému tepelnému zatížení.

2. Rozhraní studené desky: Vlastní vzory montážních otvorů, specifikace rovinnosti povrchu a rozměry studeného bloku pro přímé připojení.

3. Air-Side Dissipation: Vlastní profily vytlačování chladiče, integrace tepelné trubice a výběr ventilátoru s vysokou CFM/vodotěsností.

4. Elektrické parametry: Přizpůsobená provozní napětí (12V, 24V, 48V DC), limity maximálního proudu (Imax) a integrované termistory/snímače NTC.

5. Ochrana životního prostředí: Volitelné ventilátory s krytím IP, konformní povlaky a antikorozní povrchové úpravy pro drsná venkovní prostředí.

Proč zvolit X-Meritan?

In-House Manufacturing Control: Plný dohled od testování polovodičů až po konečnou montáž, vakuové pájení a hermetické těsnění.

Přísné standardy kvality: 100 % sestav prochází přísným testováním AC odporu (Rac), tepelné vodivosti a Seebeckova koeficientu.

Pokročilá materiálová synergie: Poháněno vlastními vysoce pevnými extrudovanými termoelektrickými materiály pro vynikající tepelnou účinnost a dlouhou provozní životnost.

Prototyp až po sériovou výrobu: Kompletní technická podpora od počáteční tepelné simulace a návrhu CAD až po sériovou výrobu.

Často kladené otázky

Co jsou sestavy termoelektrických chladičů přímo do vzduchu?

Jedná se o polovodičovou jednotku tepelného managementu, která využívá Peltierovy moduly k odebírání tepla přímo z pevného povrchu nebo studené desky a jeho výfuku do okolního vzduchu pomocí vzduchem chlazeného chladiče a ventilátoru.

Kdy mám zvolit přímé chlazení vzduchem před chlazením kapalina vzduch?

Sestavy s přímým prouděním vzduchu jsou ideální, když lze zdroj tepla namontovat přímo na chladicí desku nebo když je instalace kapalinových smyček, čerpadel a hadiček nepraktická kvůli prostoru, hmotnosti nebo omezením údržby.

Dokáže tato sestava zajistit chlazení i topení?

Ano. Obrácením polarity přiváděného stejnosměrného proudu termoelektrický modul obrátí směr tepelného toku a umožňuje plynulé přepínání mezi aktivním vytápěním a chlazením.

Jaké parametry jsou nutné k vyhodnocení návrhu vlastní sestavy?

Chcete-li určit optimální konfiguraci, poskytněte cílové tepelné zatížení (Qc), požadovaný teplotní rozdíl (ΔT), maximální okolní teplotu, dostupný instalační prostor/omezení CAD a preferované stejnosměrné napětí.
